STTB 2,5/4P-PV - Двухъярусные клеммы

3061509

Двухъярусные клеммы, Ток и напряжение определяются типом вставляемого компонента., с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 22 A, тип подключения: Штекерное подключение, 1. или 2-ий ярус, подключение слева, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², тип монтажа: NS 35/15, NS 35/7,5, цвет: cерый

Подробная информация о продукте

Общая информация	Ток и напряжение определяются типом вставляемого компонента.

Тип изделия	Вставные клеммы
Серия изделий	STTB
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Количество точек подключения	4
Количество рядов	2

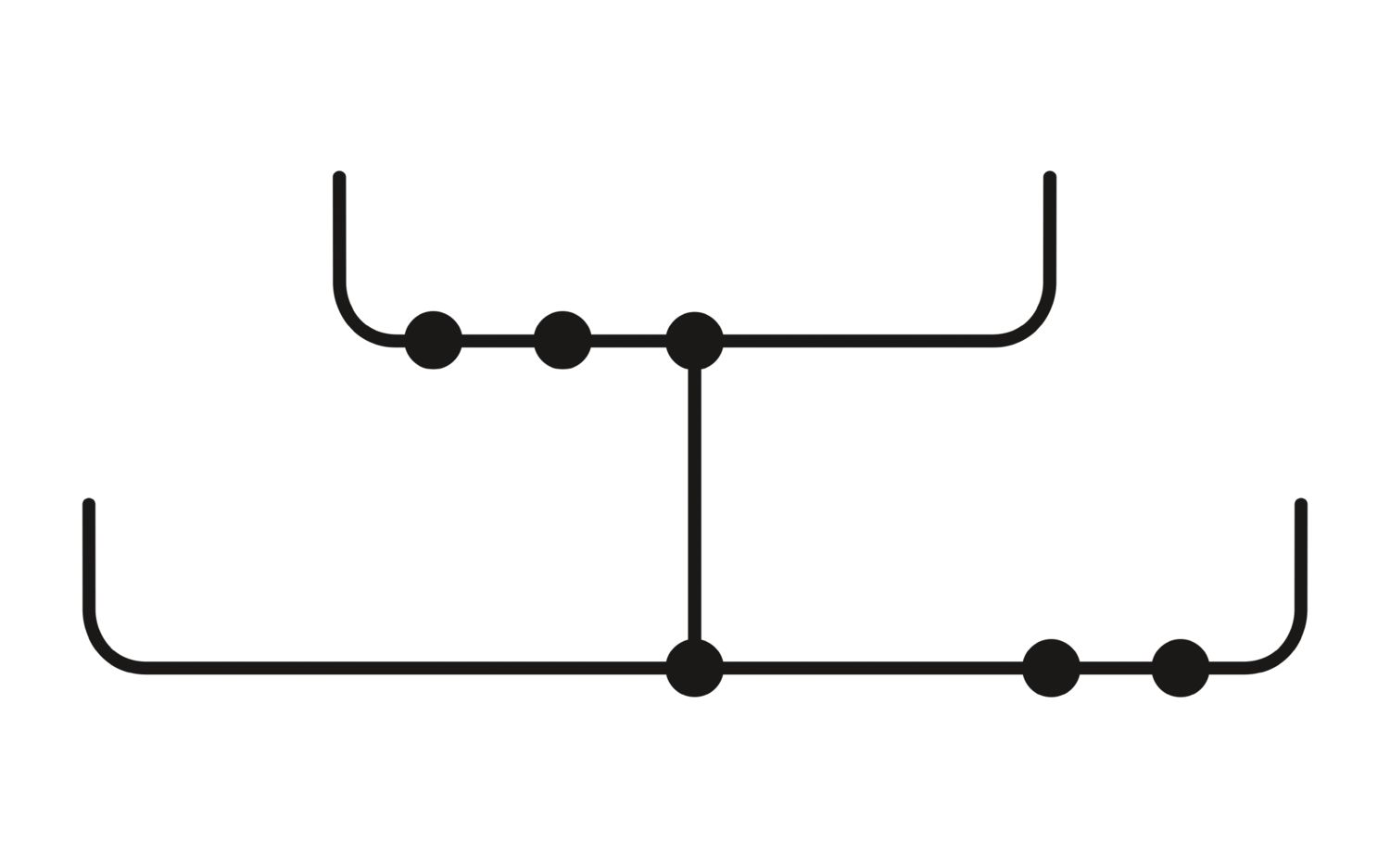

Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
1. или 2-ий ярус, подключение слева
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,08 мм² ... 4 мм²
Сечение проводника AWG	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	22 A (Cоблюдайте кривые)
Максимальный ток нагрузки	22 A
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	98,8 мм
Глубина на NS 35/7,5	47,5 мм
Глубина на NS 35/15	55 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,02g²/Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды

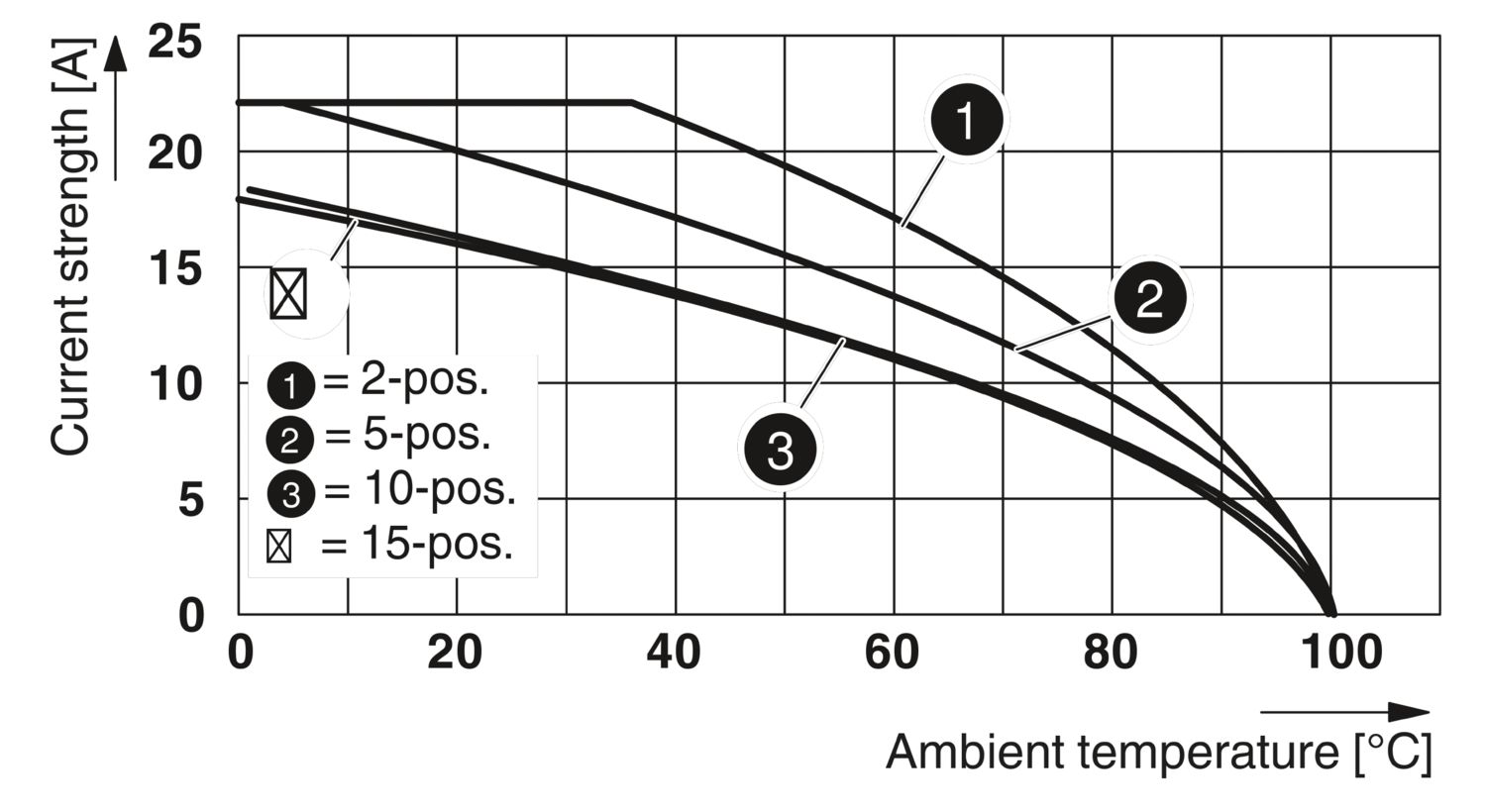

Температура окружающей среды (при эксплуатации)	-60 °C ... 100 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 61984

Тип монтажа	NS 35/15
	NS 35/7,5

Коммерческие данные

Номер артикула	3061509
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2141
GTIN	4046356588010
Вес/шт. (с упаковкой)	13,12 g
Вес/шт. (без упаковки)	13,12 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	20 A	28 - 12
Группа использования C
	300 В	20 A	28 - 12
Группа использования D
	600 В	5 A	28 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	300 В	20 A
Группа использования C
	300 В	20 A
Группа использования D
	600 В	5 A
