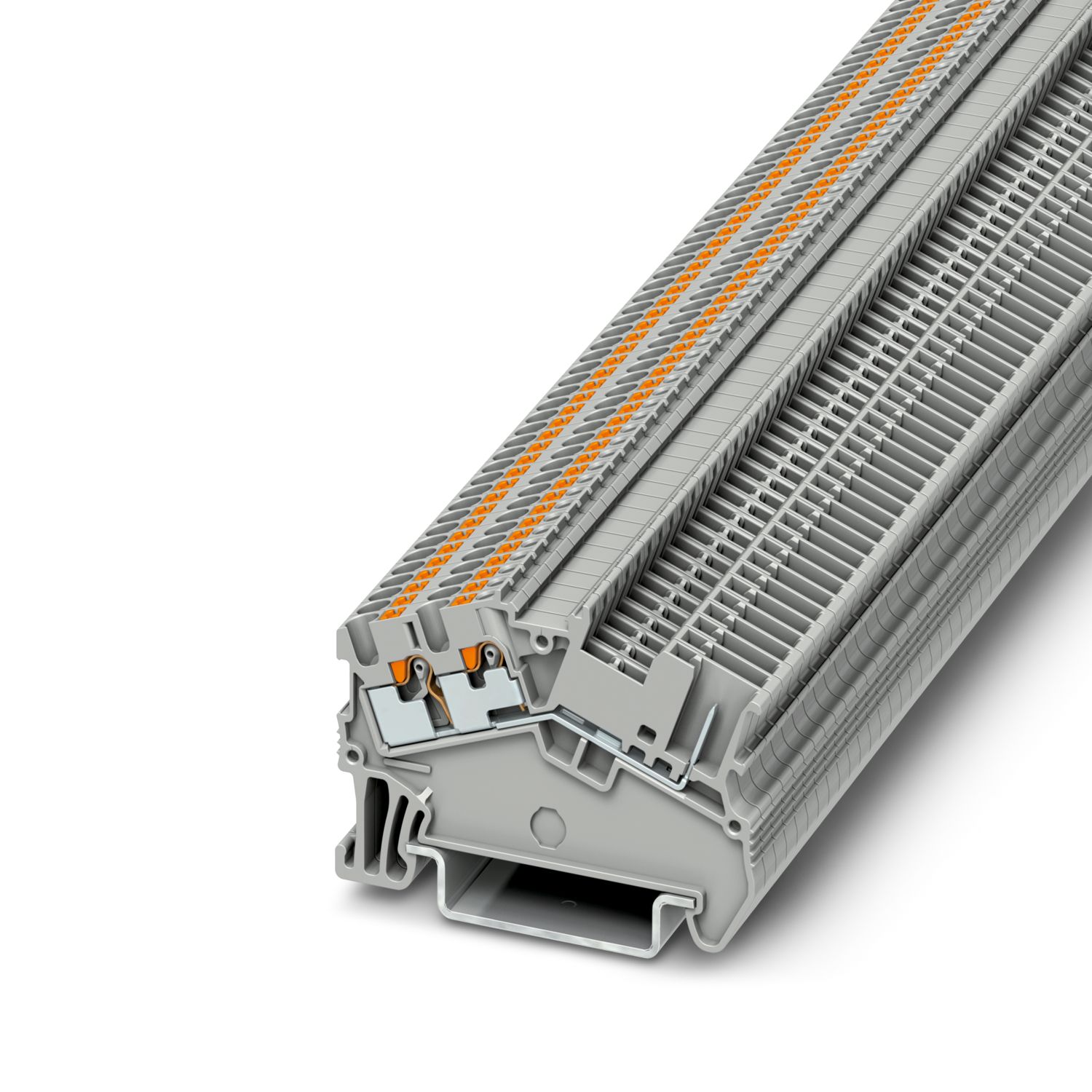

PTS 1,5/S-TWIN/1P - Проходные клеммы - 3214709

Подробная информация о продукте

Общая информация	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки. Ток и напряжение определяются типом вставляемого компонента.

Тип изделия	Вставные клеммы
Серия изделий	PTS
Полюсов	1
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	3
Номинальное сечение	1,5 мм²
1. ярус
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1 / B1
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 1 мм² рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293
Номинальный ток	17,5 A (Cоблюдайте кривые)
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²
1. ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,34 мм² ... 1 мм²

Ширина	3,5 мм
Ширина крышки	2,2 мм
Высота	50,7 мм
Глубина	37 мм
Глубина на NS 35/7,5	38,5 мм
Глубина на NS 35/15	46 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Стойкость к кратковременным токам 1,5 мм²	0,18 кA
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²//Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 100 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 61984

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3214709
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2241
GTIN	4046356625425
Вес/шт. (с упаковкой)	4,302 g
Вес/шт. (без упаковки)	4,12 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	15 A	26 - 14
Группа использования C
	300 В	15 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В

Environmental product compliance

ECLASS-13.0	27250117
ECLASS-15.0	27250117

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
