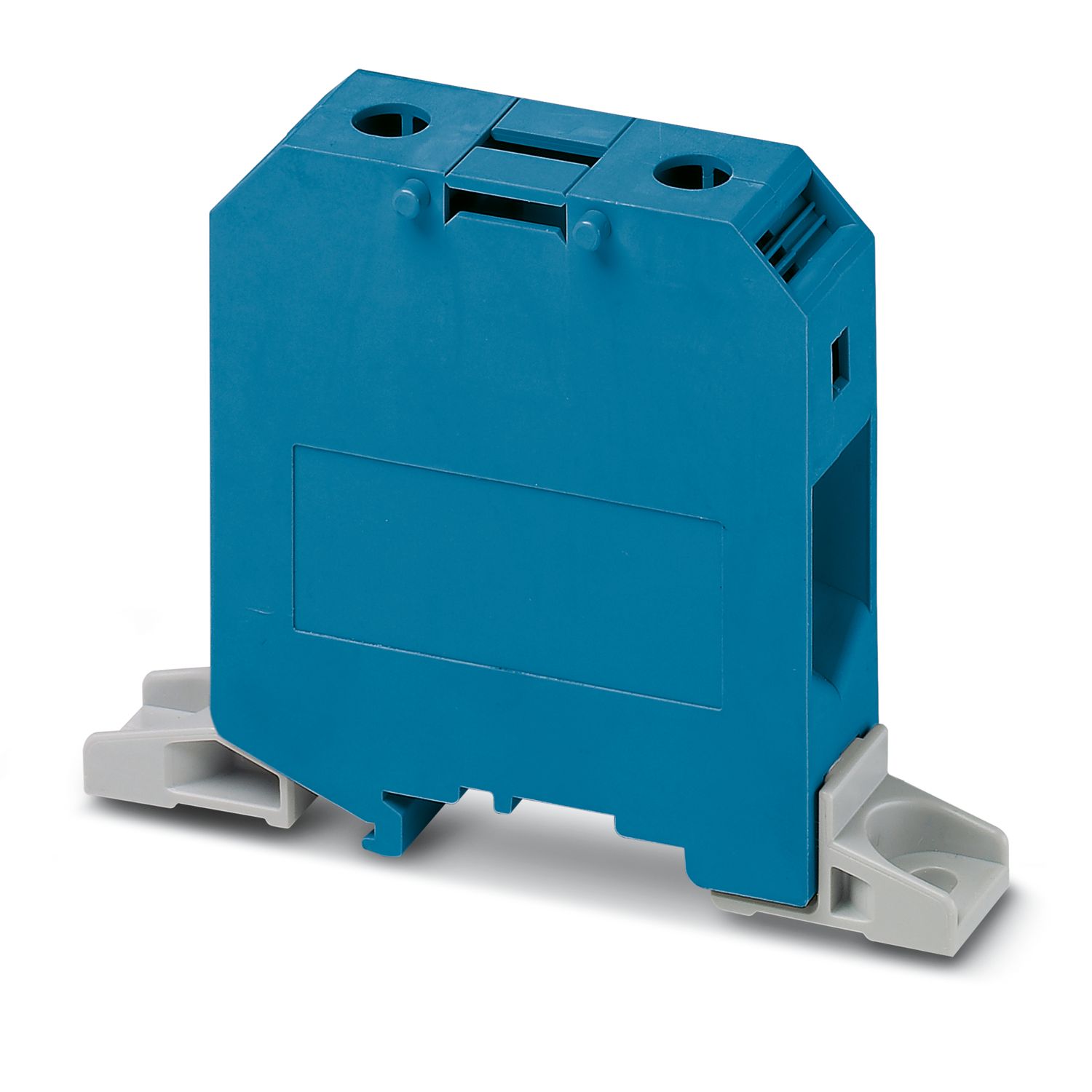

UKH 50-F BU
-
Cиловая клемма
3247062
Cиловая клемма, номинальное напряжение: 1000 В, номинальный ток: 150 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 50 мм2, cечение: 16 мм2 - 70 мм2, тип монтажа: непосредственное резьбовое, цвет: синий
Подробная информация о продукте
| Общая информация | |
| Указание | Для надежного контакта многожильных проводов рекомендуется их раскручивать. |
| Тип изделия | Силовая клемма |
| Полюсов | 1 |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 4,73 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 50 мм² |
| Резьба винтов | M6 |
| Момент затяжки | 6 ... 8 Нм |
| Длина снятия изоляции | 24 мм |
| Калиберная пробка | B10 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 16 мм² ... 70 мм² |
| Сечение проводника AWG | 4 ... 2/0 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 25 мм² ... 70 мм² |
| Сечение гибкого проводника [AWG] | 2 ... 2/0 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 25 мм² ... 50 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 25 мм² ... 50 мм² |
| 2 жестких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 гибких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 10 мм² ... 16 мм² |
| Номинальный ток | 150 A |
| Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм² Поперечное сечение) |
| Номинальное напряжение | 1000 В |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Номинальное сечение | 50 мм² |
| Расчетные данные (ATEX/IECEx) | |
| Маркировка | II 2 GD Ex eb IIC Gb |
| Температурный диапазон применения | -60 °C ... 110 °C |
| Принадлежности, сертифицированные для применения во взрывоопасных областях | 1205082 SZS 1,2X8,0 VDE |
| Список перемычек | Мостик винтовой / FBI 2-20-EX / 0201113 |
| Мостик винтовой / FBI 3-20-EX / 0201812 | |
| Данные перемычки | 130,5 A (50 мм²) |
| Повышение температуры Ex | 40 К (146,5 A / 50 мм²) |
| при перемыкании перемычкой | 690 В |
| Расчетное напряжение изоляции | 630 В |
| Выход | (постоянно) |
| Ярус-взрывобезопасность Общие информация | |
| Расчетное напряжение | 690 В |
| Расчетный ток | 133 A |
| Максимальный ток нагрузки | 133 A |
| Проходное сопротивление | 0,1 мΩ |
| Параметры подключения Ex Общие информация | |
| Диапазон моментов вращения | 6 Нм ... 8 Нм |
| Номинальное сечение | 50 мм² |
| Номинальное сечение AWG | 1/0 |
| Возможности подключения, жесткие проводники | 16 мм² ... 50 мм² |
| Сечение подключаемого провода AWG | 6 ... 1/0 |
| Возможности подключения, гибкие проводники | 25 мм² ... 50 мм² |
| Сечение подключаемого провода AWG | 4 ... 1/0 |
| 2 жестких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 жестких провода одинакового сечения AWG | 8 ... 6 |
| 2 гибких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 гибких провода одинакового сечения AWG | 8 ... 6 |
| Чертеж |
|
| Ширина | 20 мм |
| Высота | 75,5 мм |
| Глубина | 76 мм |
| Диаметр отверстий | 5,5 мм |
| Цвет | синий (RAL 5015) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Испытательное напряжение, заданное значение | 9,8 кВ |
| Результат | Испытание пройдено |
| Испытание на нагрев | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 50 мм² | 6 кA |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 2,2 кВ |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Механическая прочность | |
| Результат | Испытание пройдено |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 32/NS 35 |
| Сила при испытании, заданное значение | 10 Н |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Скорость вращения | 10 (+/- 2) об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 16 мм²/2,9 кг |
| 50 мм² / 9,5 кг | |
| 70 мм² /10,4 кг | |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2022-06 |
| Форма удара | Полусинусоида |
| Ускорение | 5г |
| Продолжительность удара | 30 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | непосредственное резьбовое |
Преимущества для вас
Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Уменьшение переходного сопротивления на контактных поверхностях путем рифления
