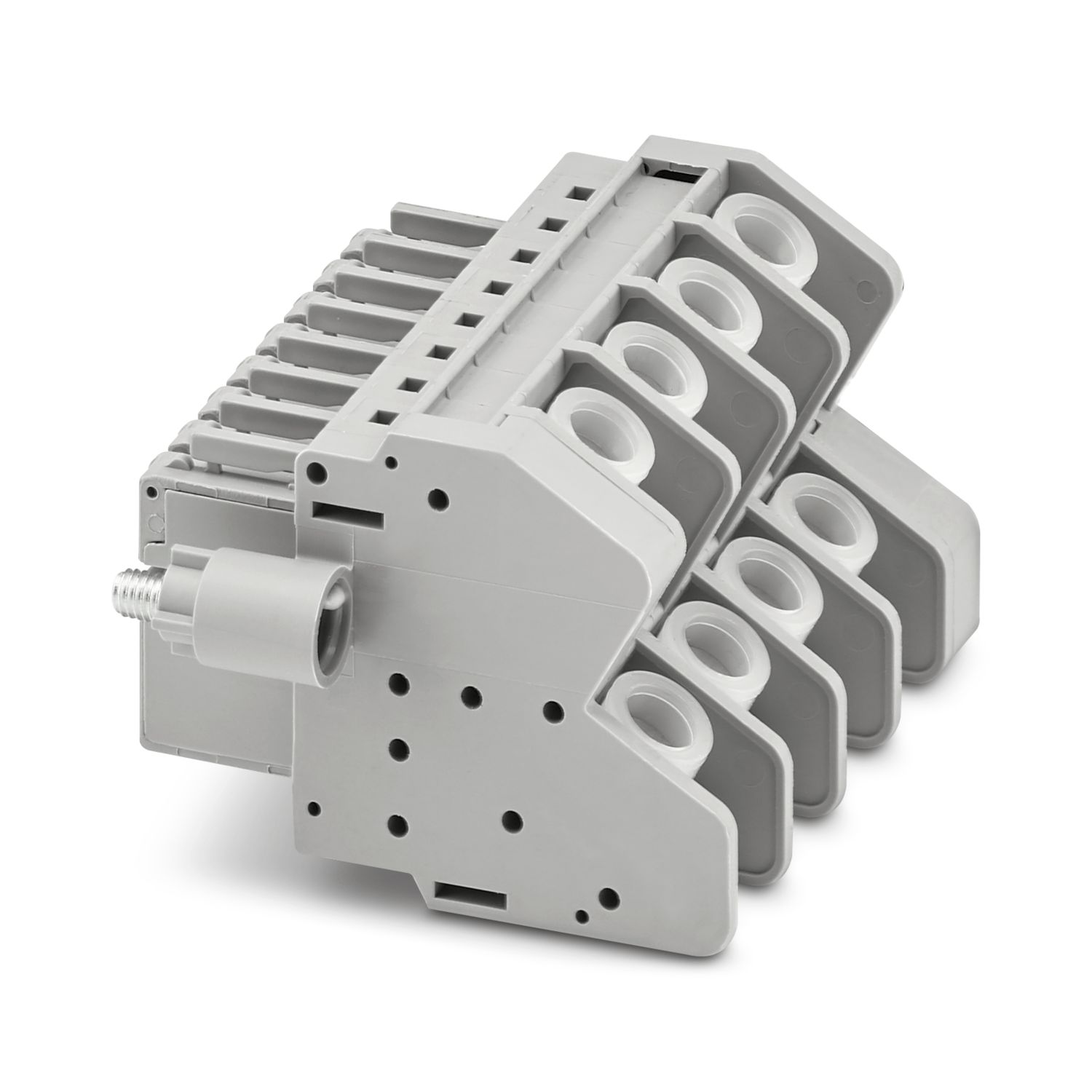

BP 4-4CT - Короткозамыкающая вилка
BP 4-4CT
-
Короткозамыкающая вилка
3208723
Штекер для четырех преобразователей тока с опережающим коротким замыканием преобразователя каждый
Подробная информация о продукте
Expand all
Collapse all
Технические характеристики
Характеристики изделий
Тип изделия
Штекеры
Полюсов
8
Размер шага
6,1 мм
Количество точек подключения
8
Количество рядов
1
Потенциалы
8
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Электрические характеристики
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Характеристики клемм
Номинальное сечение
4 мм²
Номинальное сечение AWG
10
Резьба винтов
M4
Момент затяжки
1,2 ... 1,5 Нм
Длина снятия изоляции
8 мм ... 9 мм
Подключение согласно стандарту
МЭК 61984
Сечение жесткого провода
0,5 мм² ... 2,5 мм²
Сечение проводника AWG
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 2,5 мм²
Номинальный ток
15 A
Максимальный ток нагрузки
30 A
Номинальное напряжение
320 В
Размеры
Ширина
74,4 мм
Высота
40 мм
Глубина
57,3 мм
Размер шага
6,1 мм
Спецификации материала
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Механические характеристики
Механические данные
Открытая боковая стенка
Нет
Экологические условия и условия эксплуатации
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Стандарты и предписания
Подключение согласно стандарту
МЭК 61984
Монтаж
Тип монтажа
Вставка на основную рейку
Коммерческие данные
Номер артикула
3208723
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Ключ изделия
BE643X
GTIN
4055626437552
Вес/шт. (с упаковкой)
109,98 g
Вес/шт. (без упаковки)
109,98 g
Номер таможенного тарифа
85366990
Страна происхождения
PL
Классификация
ECLASS
ECLASS-13.0
27250304
ECLASS-15.0
27250304
ETIM
ETIM 9.0
EC002555
UNSPSC
UNSPSC 21.0
39121400
Environmental product compliance
EU RoHS
Отвечает требованиям Директивы RoHS
Да
(Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Совместимые изделия
Expand all
Collapse all
Принадлежности
PC
-
Комплект механических ключей
3040588
ZBF 6:UNBEDRUCKT
-
Плоские планки Zack
0808710
ZBF 6 CUS
-
Плоские планки Zack
0825027
UC-TMF 6
-
Маркировка для клеммных модулей
0818140
UC-TMF 6 CUS
-
Маркировка для клеммных модулей
0824646
UCT-TMF 6
-
Маркировка для клеммных модулей
0828746
UCT-TMF 6 CUS
-
Маркировка для клеммных модулей
0829665
ZBF 6,LGS:FORTL.ZAHLEN
-
Плоские планки Zack
0808749
ZBF 6,QR:FORTL.ZAHLEN
-
Плоские планки Zack
0808765
ZBF 6,LGS:GERADE ZAHLEN
-
Плоские планки Zack
0810834
ZBF 6,LGS:UNGERADE ZAHLEN
-
Плоские планки Zack
0810876
FC 4-PCB/8
-
Штекерный соединитель
3208694
C-RCI 1,5/M4
-
Кольцевой кабельный наконечник
3240018
C-RCI 2,5/M4
-
Кольцевой кабельный наконечник
3240023
C-RCI 6/M4
-
Кольцевой кабельный наконечник
3240027
C-RCEI 1,5/M4
-
Кольцевой кабельный наконечник
3241203
C-RCEI 2,5/M4
-
Кольцевой кабельный наконечник
3241207
SZS 0,8X4,0 VDE
-
Отвертка
1212508
