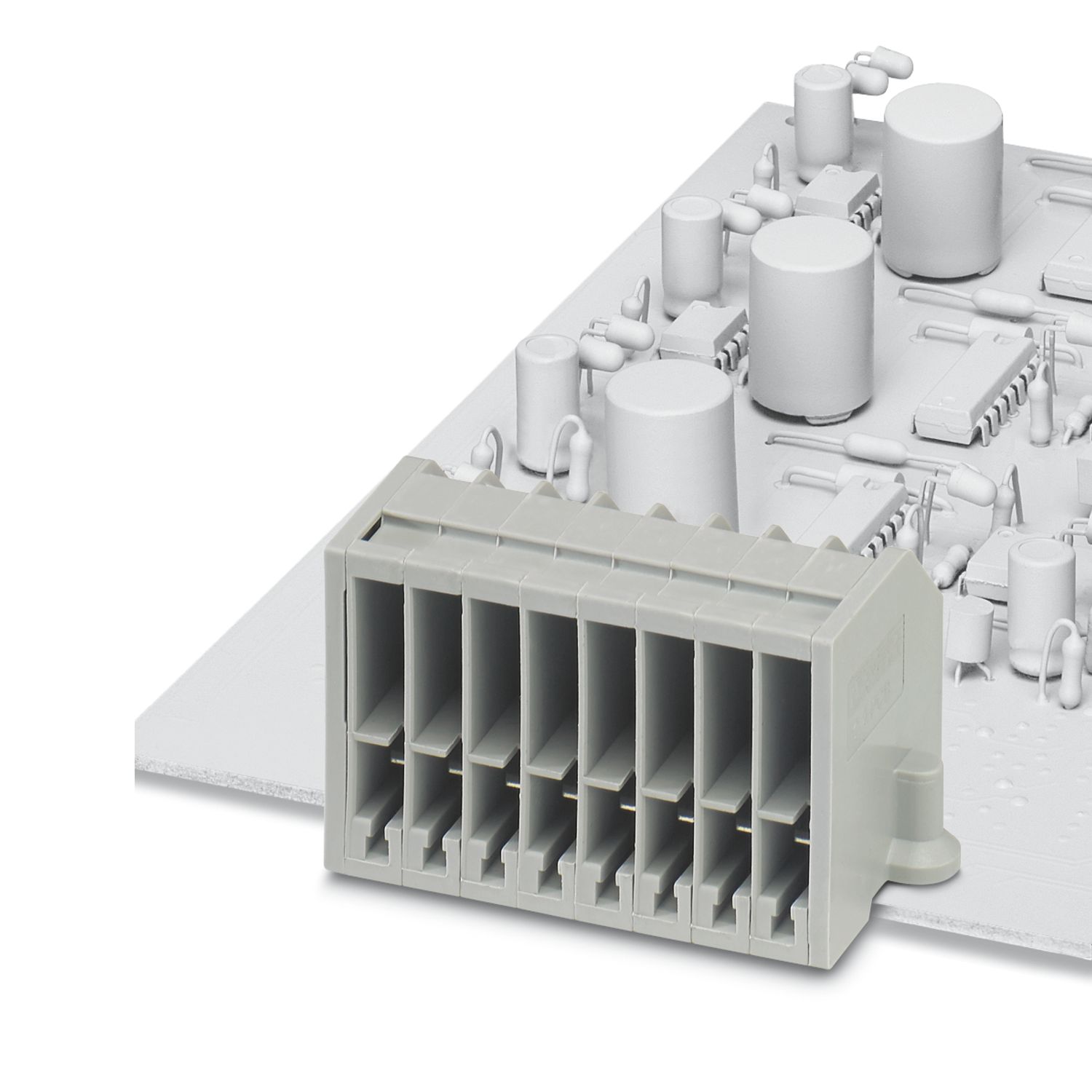

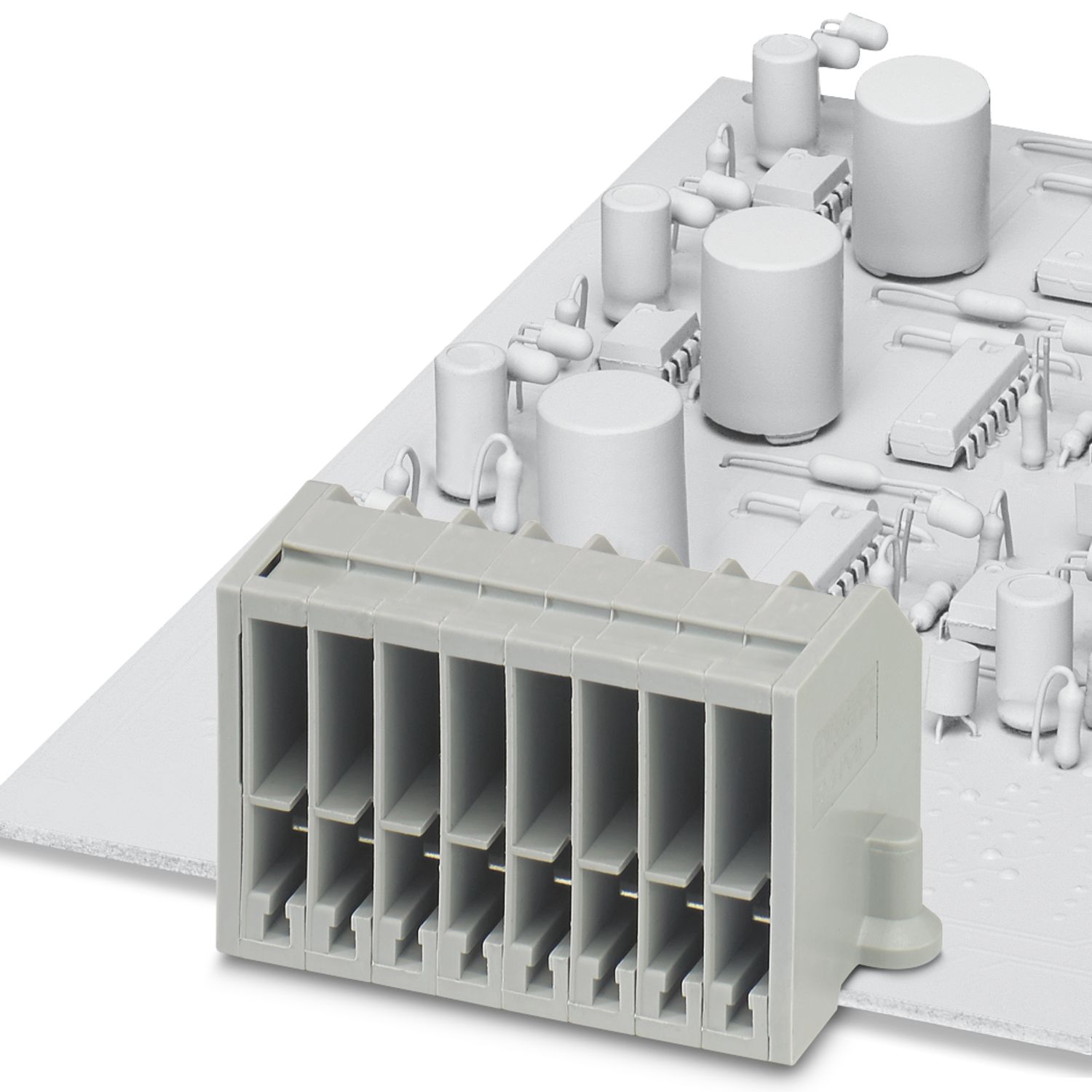

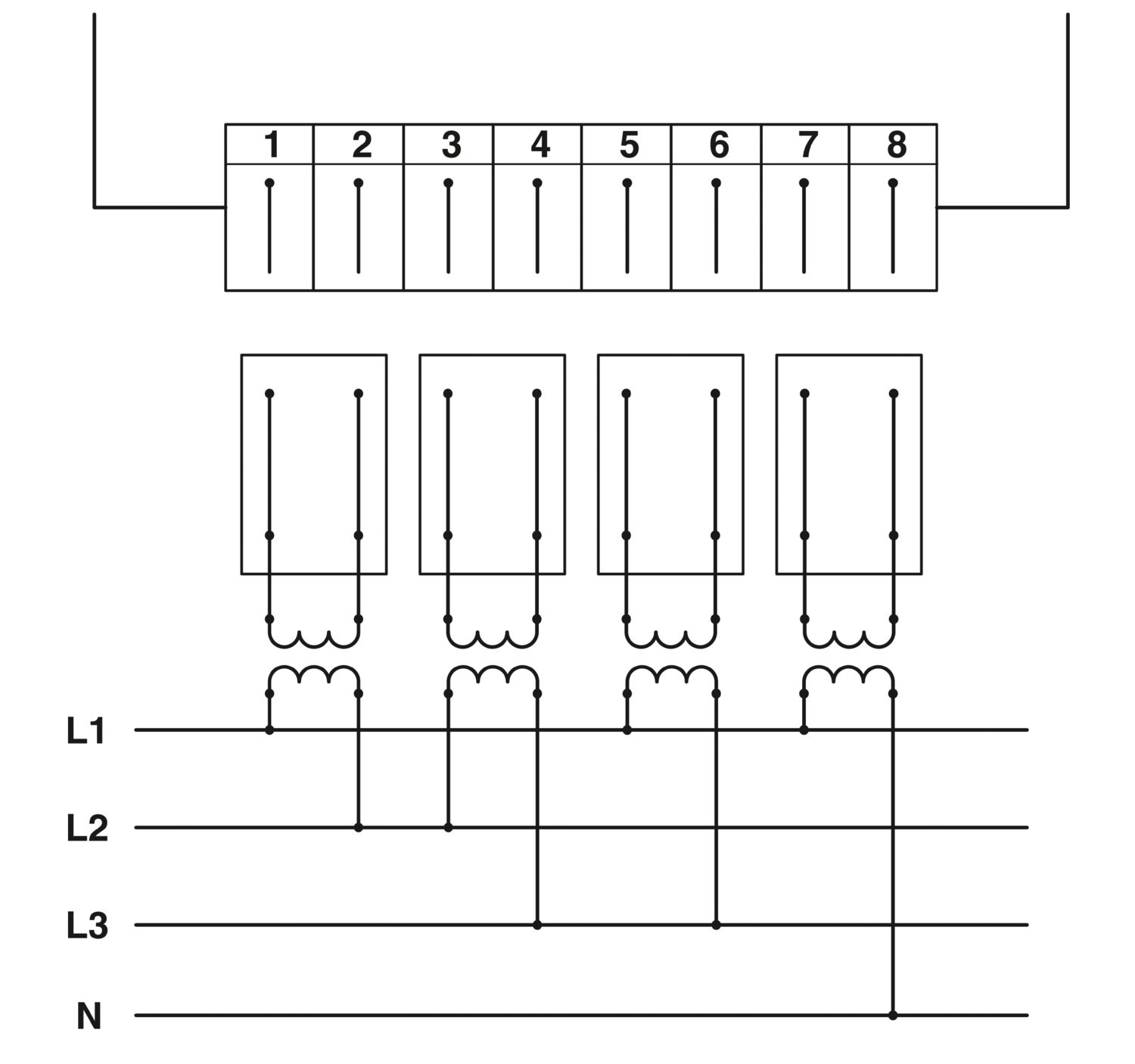

FC 4-PCB/8
-
Штекерный соединитель
3208694
Разъемы для установки печатных плат, 8-конт.
Подробная информация о продукте
| Тип изделия | Штекеры |
| Полюсов | 8 |
| Количество рядов | 1 |
| Потенциалы | 8 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 4 кВ |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт |
| Номинальное сечение | 2,5 мм² |
| Номинальное сечение AWG | 14 |
| Ярус 1 | |
| Подключение согласно стандарту | МЭК 61984 |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение проводника AWG | 20 ... 14 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого проводника [AWG] | 20 ... 14 (пересчитано согласно МЭК) |
| Номинальный ток | 15 A |
| Максимальный ток нагрузки | 15 A |
| Номинальное напряжение | 320 В |

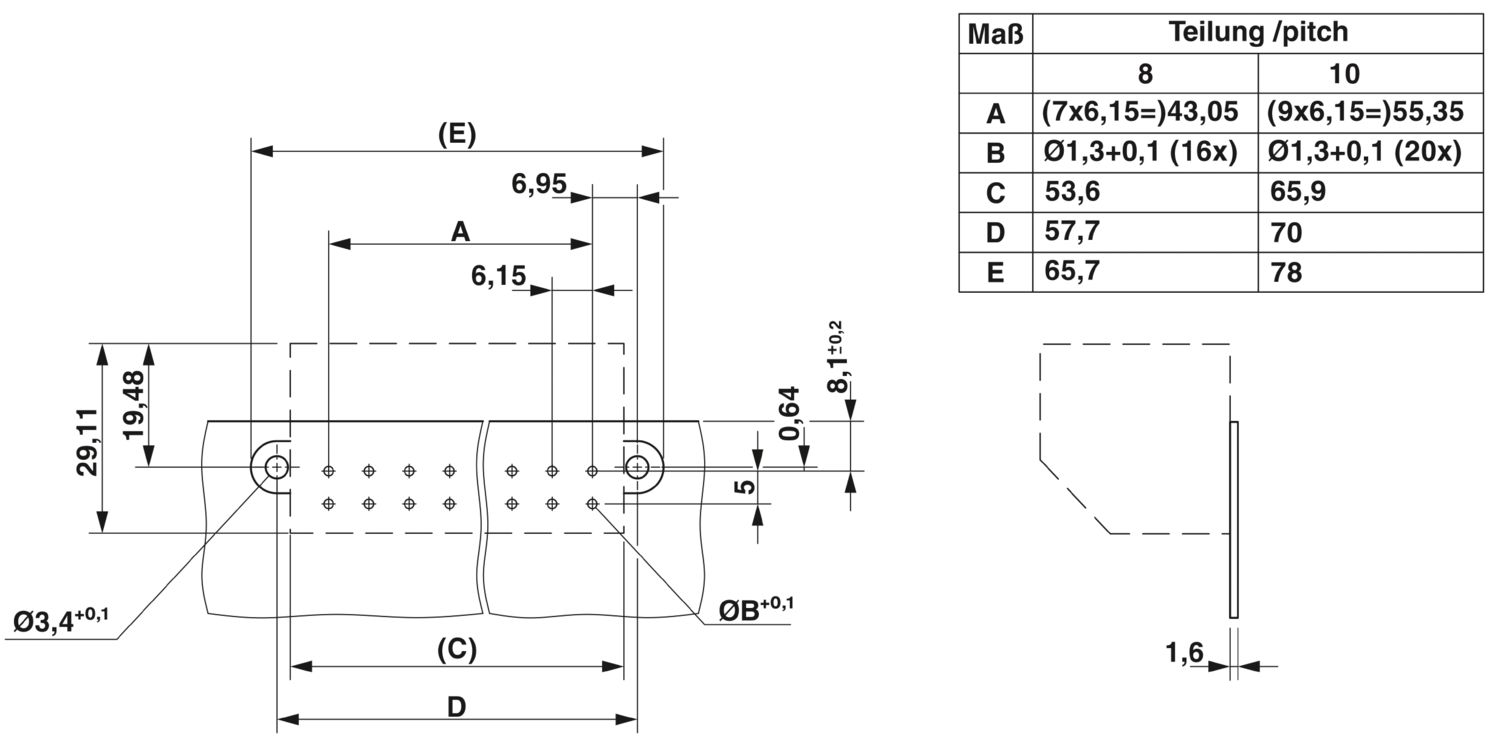

| Чертеж |
|
| Ширина | 65,7 мм |
| Высота | 29,1 мм |
| Глубина | 34,3 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Стойкость к кратковременным токам 2,5 мм² | 0,01 кA |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Срок службы | |
| Циклы установки | 100 |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | DIN EN 60255-21-1:1996-05 (в соответствии) |
| Частота | 10 Гц ... 150 Гц |
| Ускорение | 1г (84,2 Гц ... 150 Гц) |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание пройдено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60255-21-1:1996-05 (в соответствии) |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 61984 |
| Тип монтажа | Монтаж на печатную плату |
