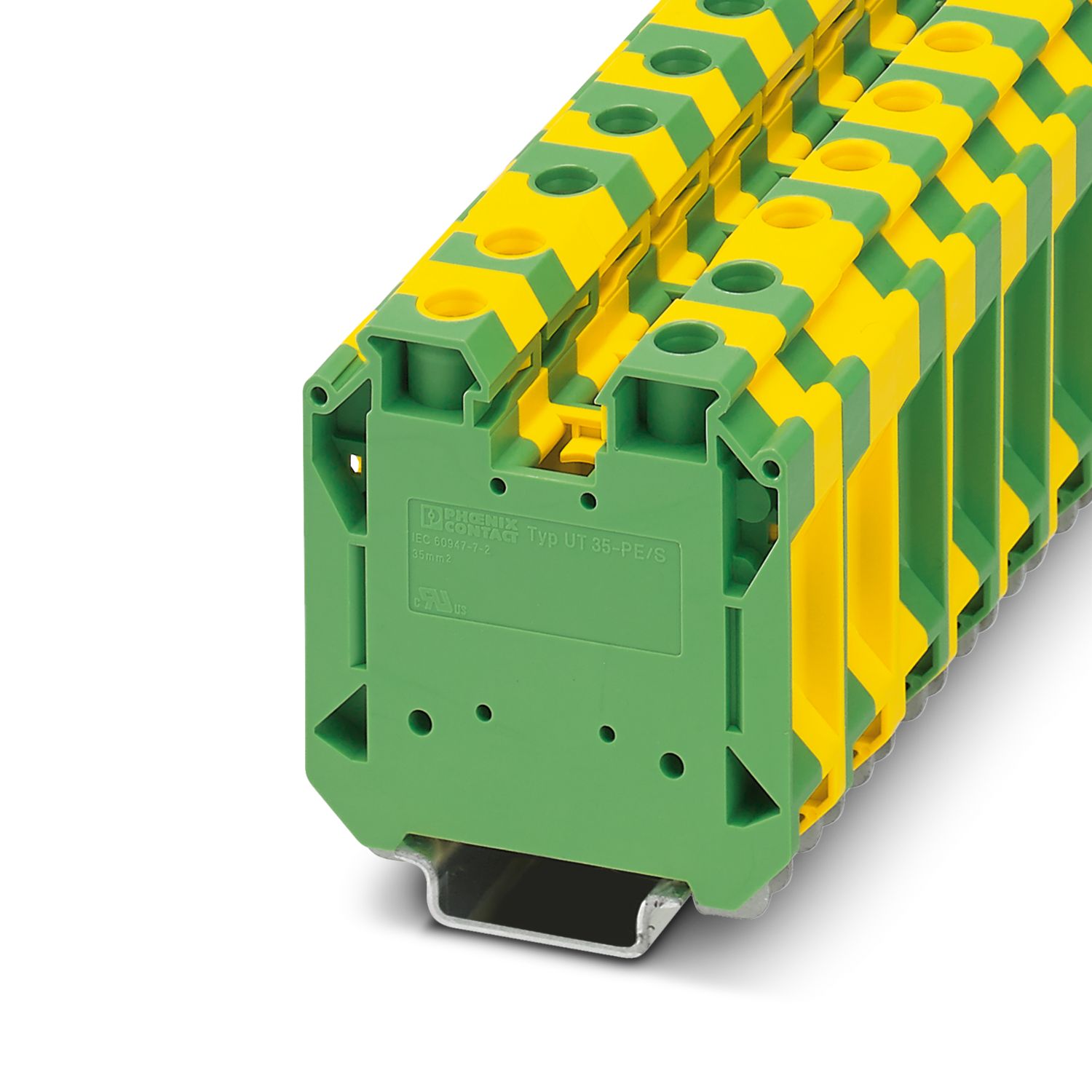

UT 35-PE/S - Заземляющая клемма

3215928

Заземляющая клемма, с винтовым креплением, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм², cечение: 1,5 мм² - 35 мм², тип крепления: Основание из полиэтилена с крепежным винтом, M5, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	UT
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	4,06 Вт

Количество точек подключения на ярус	2
Номинальное сечение	35 мм²
Ярус 1, подключение сверху и снизу
Резьба винтов	M6
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	3,2 ... 3,7 Нм
Длина снятия изоляции	18 мм
Калиберная пробка	B9
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	1,5 мм² ... 35 мм²
Сечение проводника AWG	14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода	1,5 мм² ... 35 мм²
Сечение гибкого проводника [AWG]	14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	1,5 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	1,5 мм² ... 35 мм²
Указание	Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Номинальное сечение	35 мм²

Ширина	16 мм
Ширина крышки	2,2 мм
Высота	60,2 мм
Глубина на NS 35/7,5	65,7 мм
Глубина на NS 35/15	73,2 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C

Общая информация
Крепление скобами	2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Механические данные
Открытая боковая стенка	Нет

Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²//Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2

Тип монтажа	NS 35/7,5
	NS 35/15
Крепление скобами	2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)

Коммерческие данные

Номер артикула	3215928
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE1121
GTIN	4046356595810
Вес/шт. (с упаковкой)	87,1 g
Вес/шт. (без упаковки)	84,1 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Сечение AWG
Группа использования B
	600 В	16 - 2
Группа использования C
	600 В	16 - 2

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250103
ECLASS-15.0	27250103

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
