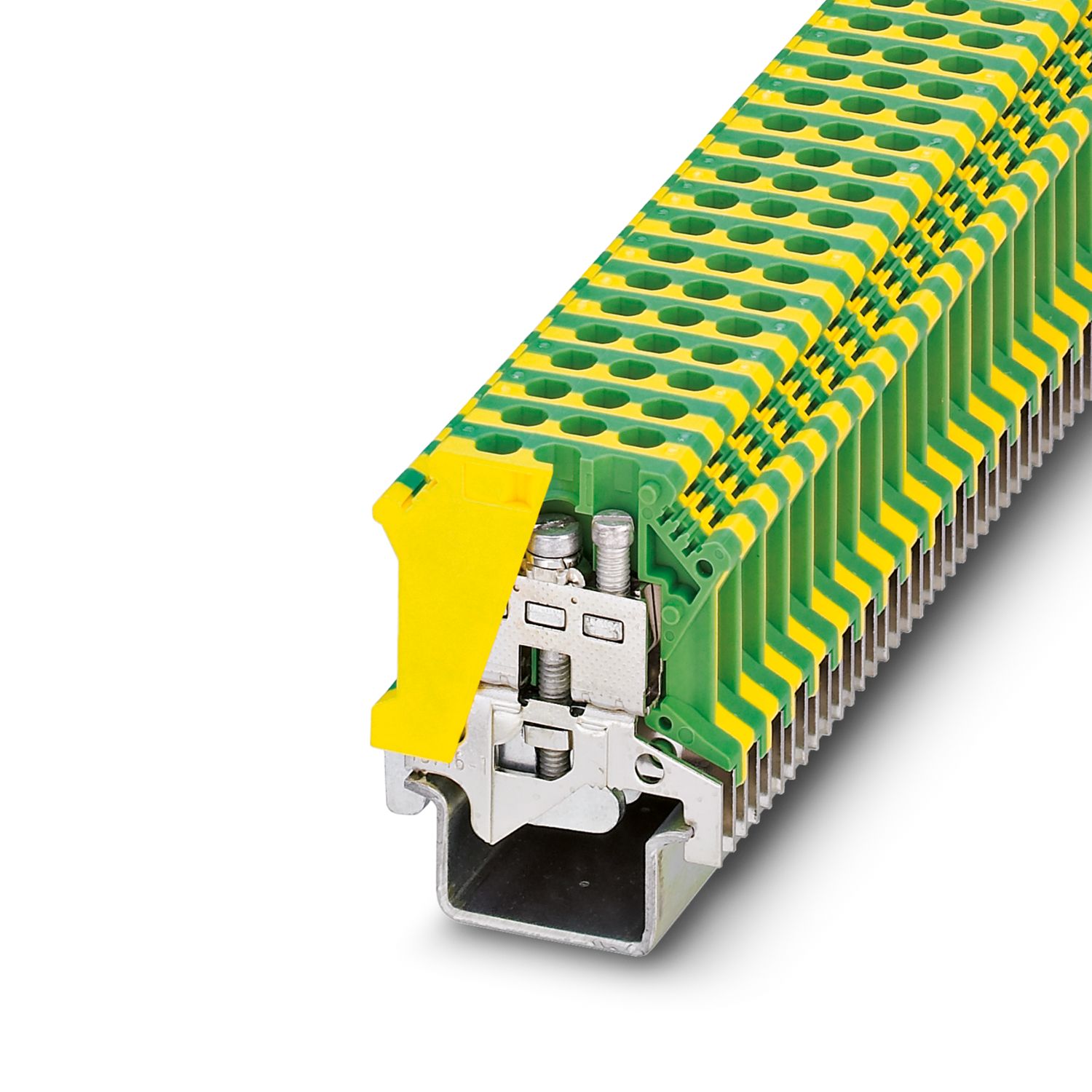

USLKG 10-1 - Заземляющая клемма

0442024

Универсальные заземляющие клеммы с винтовым зажимом, сечение: 0,5 ... 6 мм², AWG: 20 ... 8, ширина: 8,2 мм, цвет: желто...зеленый

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,82 Вт

Количество точек подключения на ярус	2
Номинальное сечение	10 мм²
1-этажные, подключение сверху и снизу
Резьба винтов	M4
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	1,5 ... 1,8 Нм
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,5 мм² ... 10 мм²
Сечение проводника AWG	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 4 мм²
Номинальное сечение	10 мм²
Подключение согласно стандарту	UL
Сечение проводника AWG	26 ... 4 (пересчитано согласно МЭК)
Подключение согласно стандарту	CSA
Сечение проводника AWG	26 ... 8 (пересчитано согласно МЭК)
Подключение согласно стандарту	CUL
Сечение проводника AWG	26 ... 8 (пересчитано согласно МЭК)

Ширина	8,2 мм
Высота	42,5 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Нет

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2
	UL
	CSA
	CUL

Тип монтажа	NS 35/15-2,3

Коммерческие данные

Номер артикула	0442024
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1221
GTIN	4017918002244
Вес/шт. (с упаковкой)	29,69 g
Вес/шт. (без упаковки)	28,848 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
			26 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			20 - 8
Группа использования C
			20 - 8

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
