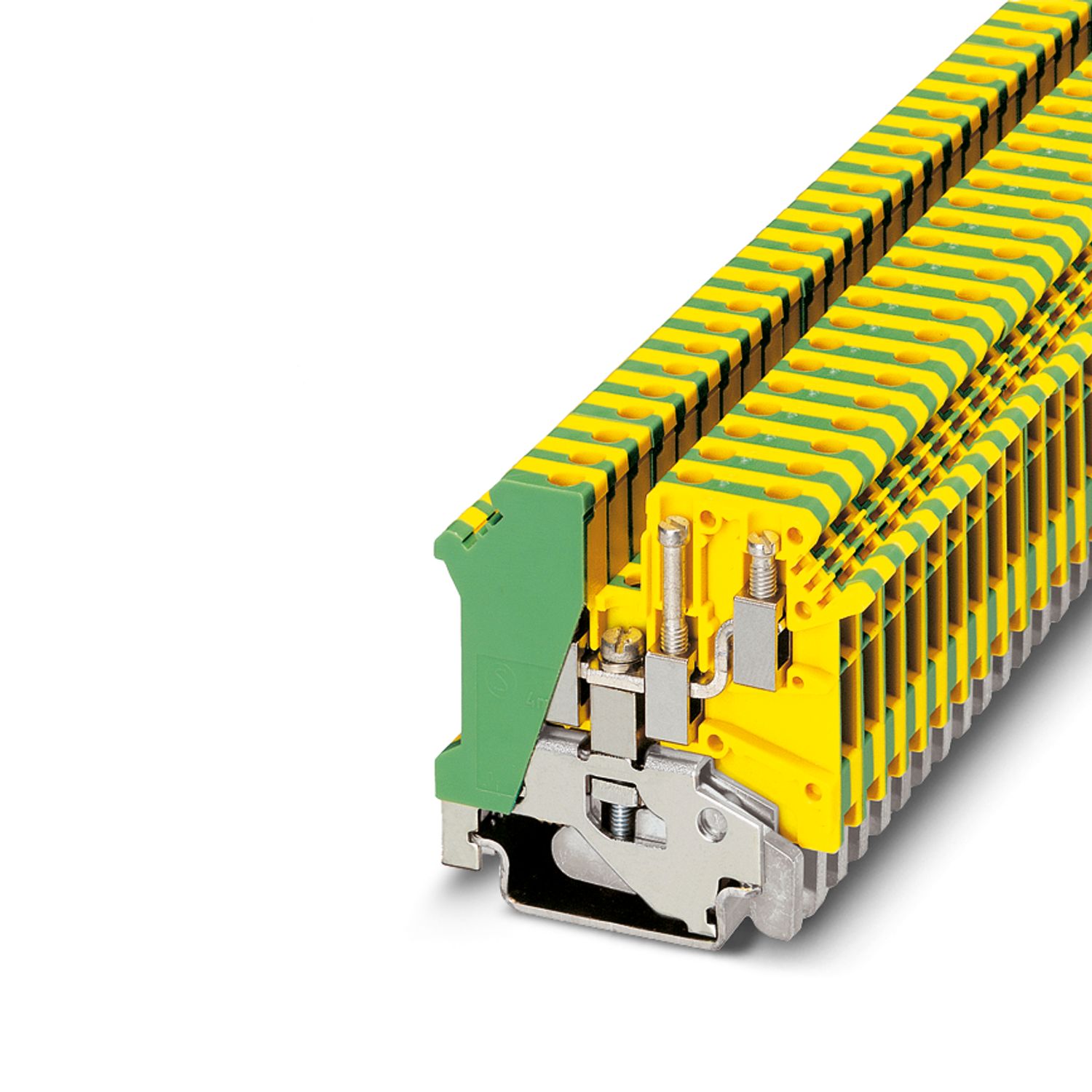

UK 5-TWIN-PE - Заземляющая клемма

1923076

Заземляющая клемма, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,2 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	UK
Количество точек подключения	3
Количество рядов	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	2

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	3
Номинальное сечение	4 мм²
1. ярус
Резьба винтов	M3
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²

Ширина	6,2 мм
Высота	50,5 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V2
Группа изоляционного материала	I
Изоляционный материал	PA
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C

Общая информация
Крепление скобами	0,6 Нм ... 0,8 Нм (Основание из полиэтилена с крепежным винтом, M3)
Механические данные
Открытая боковая стенка	Нет

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32
Крепление скобами	0,6 Нм ... 0,8 Нм (Основание из полиэтилена с крепежным винтом, M3)

Коммерческие данные

Номер артикула	1923076
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1222
GTIN	4017918052461
Вес/шт. (с упаковкой)	24,7 g
Вес/шт. (без упаковки)	24,7 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				- 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			30 - 10
Группа использования C
			30 - 10
Группа использования F
			30 - 10
Группа использования D
			30 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				- 4

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

С формой и делением, как на проходных клеммах

Универсальное заземляющее основание для установки на несущую рейку NS 35...- или NS 32... (кроме NS 35/15‑2,3)

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250103
ECLASS-15.0	27250103

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	b8ed6d35-ad86-4a1d-b034-261bf806aedc
