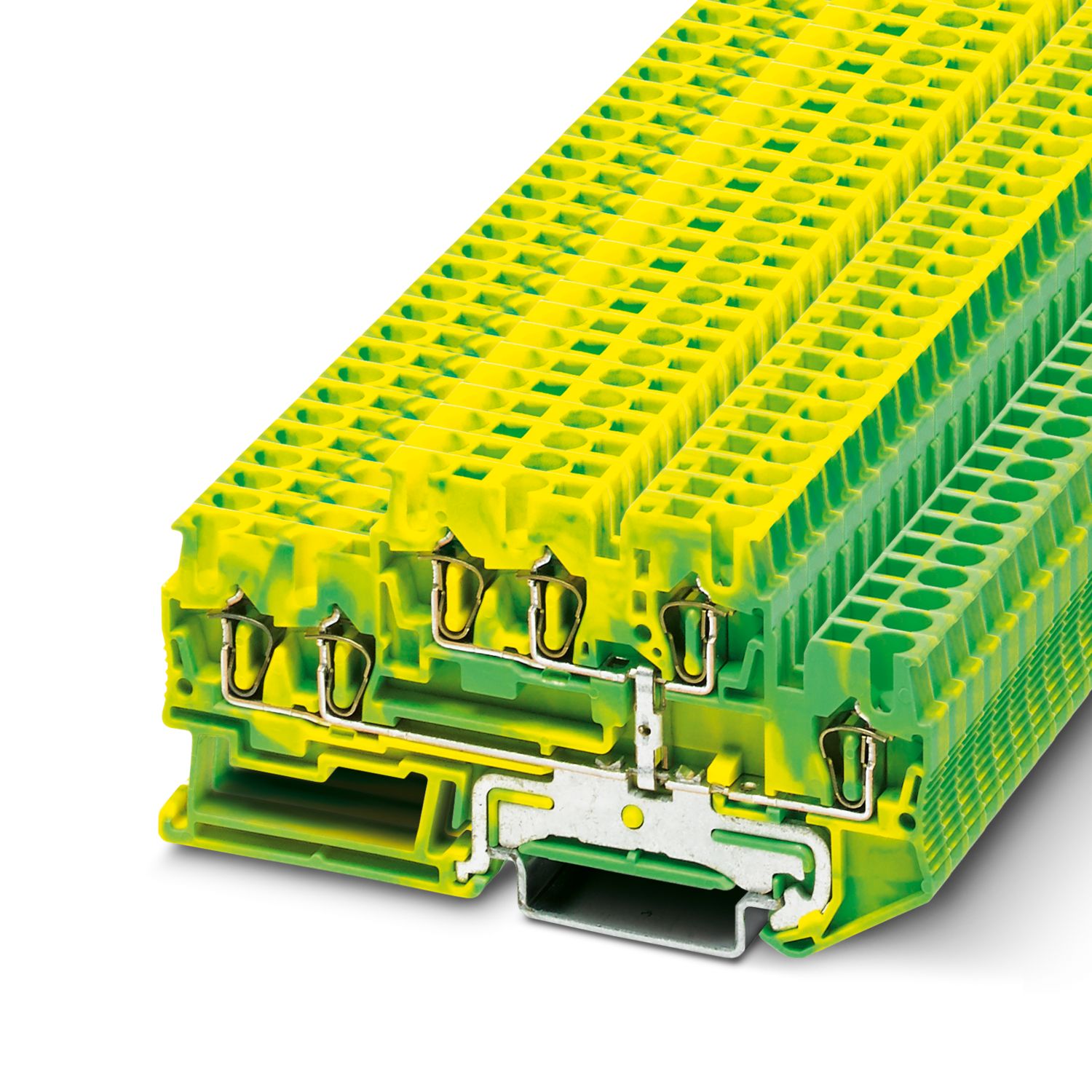

STTB 2,5-TWIN-PE - Двухъярусная заземляющая клемма

3038532

Двухъярусная заземляющая клемма, количество точек подсоединения: 6, тип подключения: Пружинный зажим, 1. и 2-ий ярус, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	ST
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Количество точек подключения	6
Количество рядов	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	3
Номинальное сечение	2,5 мм²
1. и 2-ий ярус
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,08 мм² ... 4 мм²
Сечение проводника AWG	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальное сечение	2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	91,5 мм
Глубина на NS 35/7,5	47,5 мм
Глубина на NS 35/15	55 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3038532
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2124
GTIN	4017918911751
Вес/шт. (с упаковкой)	19,29 g
Вес/шт. (без упаковки)	18,29 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			28 - 12
Группа использования C
			28 - 12
Группа использования D
			28 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				0,2 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
			28 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Дополнительные возможности нанесения маркировки

Компактная конструкция для максимальной экономии монтажного пространства

Низкое переходное сопротивление

Защита от коррозии в местах присоединения проводников

Опробовано для железнодорожного транспорта

Желто-зеленый цвет корпуса

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250104
ECLASS-15.0	27250104

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
