Схема IECEE CB
ID допуска: DE1-62736/B1/B2EAC
ID допуска: RU C-DE.BL08.B.00644VDE Zeichengenehmigung
ID допуска: 40019518| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 800 В |

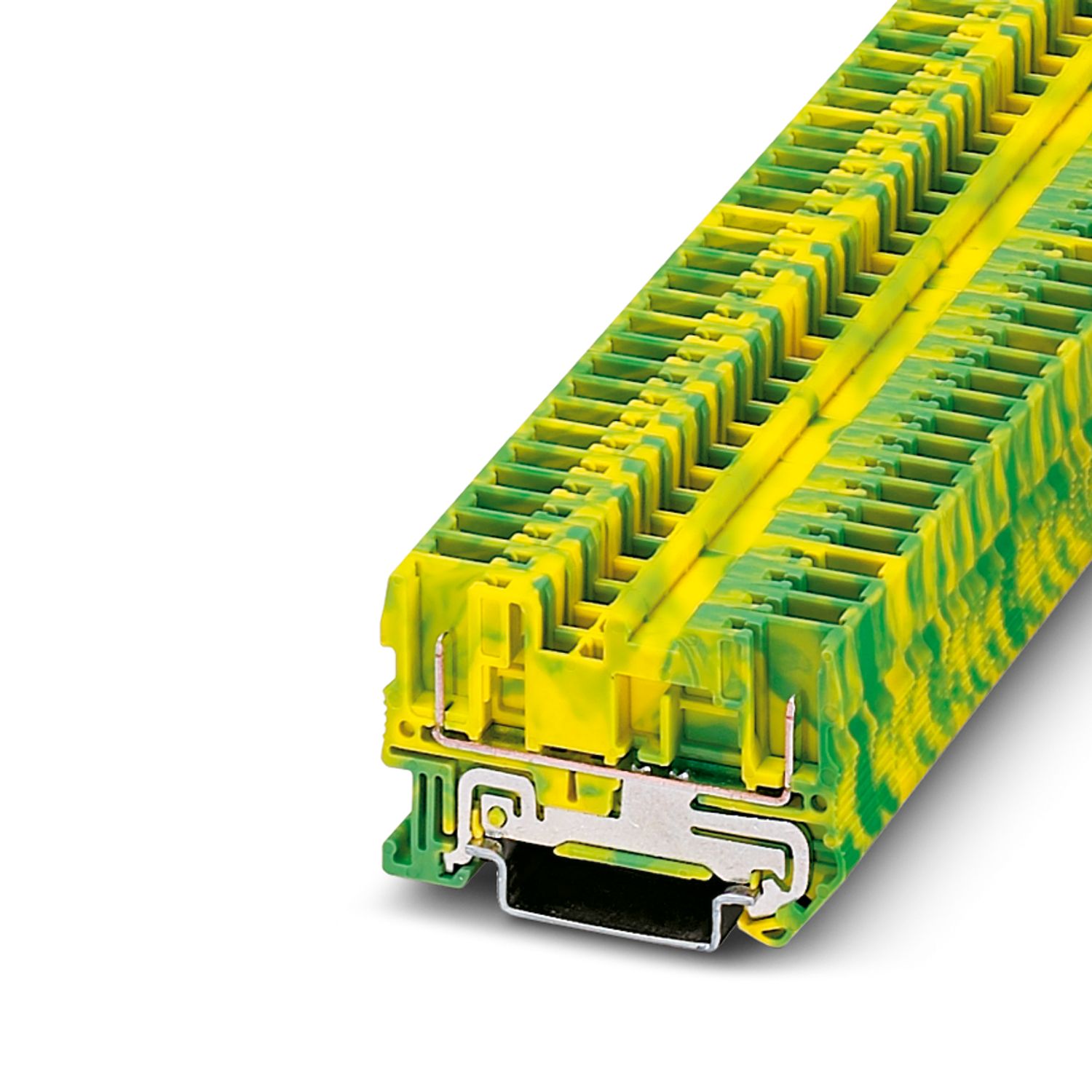

ST 4/ 2P-PE
-
Заземляющий клеммный модуль с пружинными зажимами
3042748
Заземляющий клеммный модуль с пружинными зажимами, количество точек подсоединения: 2, тип подключения: Штекерное подключение, 1. ярус, подключение слева, cечение: 0,08 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Подробная информация о продукте
| Тип изделия | Заземляющая клемма |
| Серия изделий | ST |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| 1. ярус, подключение слева | |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Подключение согласно стандарту | МЭК 61984 |
| Сечение жесткого провода | 0,08 мм² ... 6 мм² |
| Сечение проводника AWG | 28 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,08 мм² ... 4 мм² |
| Сечение гибкого проводника [AWG] | 28 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 4 мм² |
| Чертеж |
|
| Ширина | 6,2 мм |
| Ширина крышки | 2,2 мм |
| Высота | 55,9 мм |
| Глубина на NS 35/7,5 | 36,5 мм |
| Глубина на NS 35/15 | 44 мм |
| Цвет | желто-зеленый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Механические данные | |
| Открытая боковая стенка | Да |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C (макс. рабочая температура указана в кривой изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 61984 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
Преимущества для вас
Форма и шаг аналогичны форме и шагу клемм исполнения PIN/PIN серии COMBI
Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием
Клеммы ST...‑PE соответствуют всем требованиям стандарта МЭК 60947-7-2
Опробовано для железнодорожного транспорта
