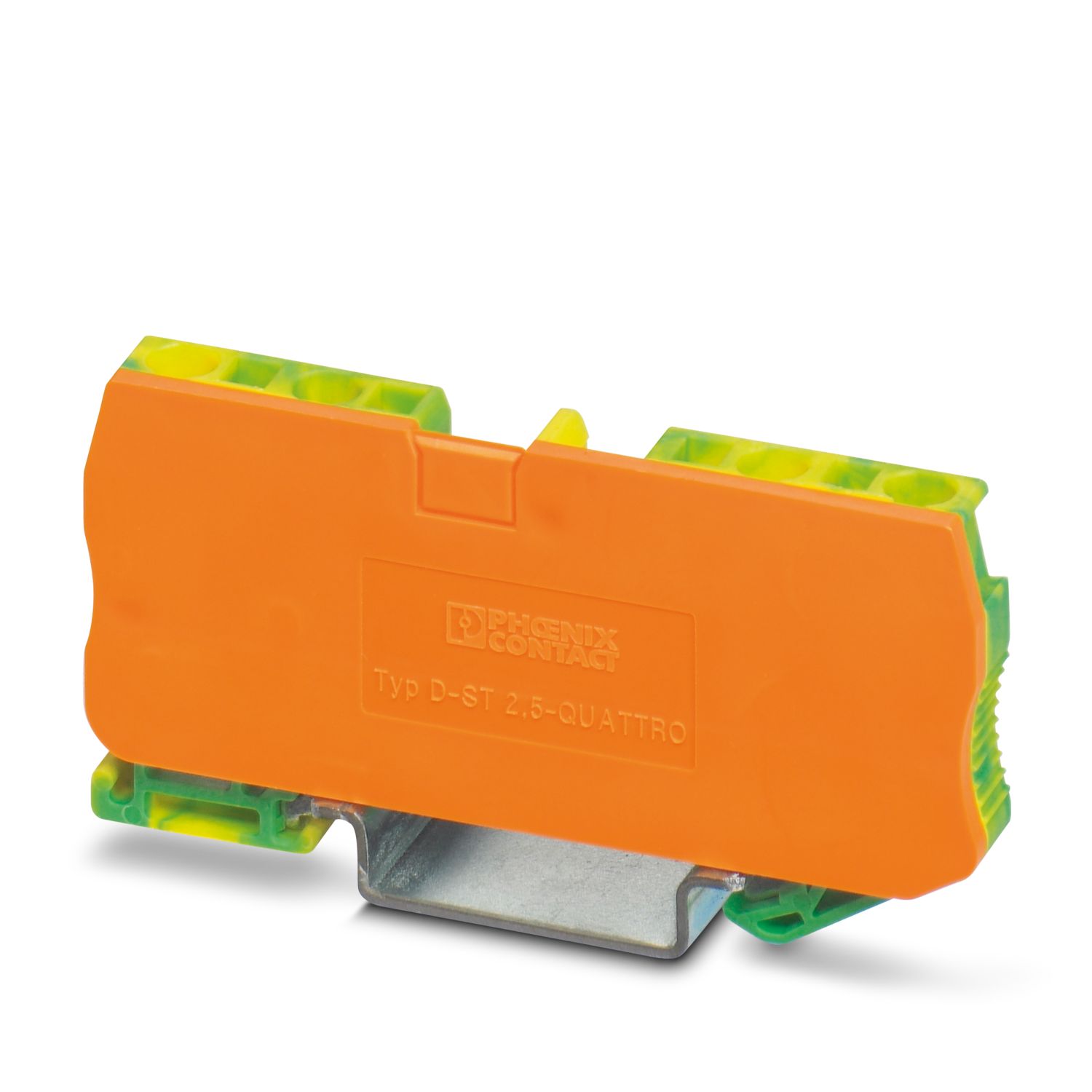

ST 2,5-QUATTRO-PE-D-OG
-
Заземляющая клемма
3031308
Заземляющая клемма, с крышкой, количество точек подсоединения: 4, тип подключения: Пружинный зажим, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Подробная информация о продукте
Тип изделия | Заземляющая клемма |
Количество точек подключения | 4 |
Количество рядов | 1 |
Изоляционные характеристики | |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 8 кВ |
Макс. мощность потерь при номинальных условиях | 0,77 Вт |
Количество точек подключения на ярус | 4 |
Номинальное сечение | 2,5 мм² |
Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Длина снятия изоляции | 8 мм ... 10 мм |
Калиберная пробка | A3 |
Подключение согласно стандарту | МЭК 60947-7-2 |
Сечение жесткого провода | 0,08 мм² ... 4 мм² |
Сечение проводника AWG | 28 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,08 мм² ... 2,5 мм² |
Сечение гибкого проводника [AWG] | 28 ... 14 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
Расчетные данные (ATEX/IECEx) | |
Маркировка | II 2 GD Ex eb IIC Gb |
Температурный диапазон применения | -60 °C ... 85 °C |
Принадлежности, сертифицированные для применения во взрывоопасных областях | 3030514 D-ST 2,5-QUATTRO |
1204517 SZF 1-0,6X3,5 | |
3022276 CLIPFIX 35-5 | |
3022218 CLIPFIX 35 | |
Выход | (постоянно) |
Параметры подключения Ex Общие информация | |
Номинальное сечение | 2,5 мм² |
Номинальное сечение AWG | 14 |
Возможности подключения, жесткие проводники | 0,08 мм² ... 4 мм² |
Сечение подключаемого провода AWG | 28 ... 12 |
Возможности подключения, гибкие проводники | 0,08 мм² ... 2,5 мм² |
Сечение подключаемого провода AWG | 28 ... 14 |
Ширина | 7,4 мм |
Ширина крышки | 2,2 мм |
Цвет | желто-зеленый |
Класс воспламеняемости согласно UL 94 | V0 |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Механические данные | |
Открытая боковая стенка | Да |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
Подключение согласно стандарту | МЭК 60947-7-2 |
Тип монтажа | NS 35/7,5 |
NS 35/15 |
Номер артикула | 3031308 |
Упаковочная единица | 50 Количество |
Минимальное количество, предусмотренное условиями заказа | 50 Количество |
Ключ изделия | BE2123 |
GTIN | 4046356692229 |
Вес/шт. (с упаковкой) | 16,454 g |
Вес/шт. (без упаковки) | 16,454 g |
Номер таможенного тарифа | 85369010 |
Страна происхождения | DE |
ETIM
ETIM 8.0 | EC000901 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
Совместимые изделия
-
-
FBSR 3-5 - Перемычка 3001591
-
FBSR 4-5 - Перемычка 3001592
-
FBSR 5-5 - Перемычка 3001593
-
FBSR 10-5 - Перемычка 3033710
-
ATP-ST QUATTRO - Разделительная пластина 3030815
-
SZF 1-0,6X3,5 - Отвертка 1204517
-
ST-IL - Приспособления для монтажа 3039900
-
ST-BW - Pабочий инструмент 1207608
-
CEC 2,5 - Заглушка 3062757
-
WST 2,5 - Крышка с предупредительным значком 3030941
-
BST 2,5 - Защитная табличка групповой маркировки 3061282
-
NS 35/ 7,5 PERF 2000MM - DIN-рейка перфорацией 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Несущая рейка без перфорации 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN-рейка перфорацией 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Несущая рейка без перфорации 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN-рейка перфорацией 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 0801762
-
NS 35/ 7,5 CAP - Концевой колпачок 1206560
-
NS 35/15 PERF 2000MM - DIN-рейка перфорацией 1201730
-
NS 35/15 UNPERF 2000MM - Несущая рейка без перфорации 1201714
-
NS 35/15 WH PERF 2000MM - DIN-рейка перфорацией 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204135
-
NS 35/15 AL UNPERF 2000MM - Несущая рейка без перфорации 1201756
-
NS 35/15 ZN PERF 2000MM - DIN-рейка перфорацией 1206599
-
NS 35/15 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201895
-
NS 35/15 CAP - Концевой колпачок 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201798
-
ZB 5 :UNBEDRUCKT - Полоса Zack 1050004
-
ZB 5 CUS - Полоса Zack 0824962
-
ZB 5,LGS:FORTL.ZAHLEN - Полоса Zack 1050017
-
ZB 5,QR:FORTL.ZAHLEN - Полоса Zack 1050020
-
ZB 5,LGS:GLEICHE ZAHLEN - Полоса Zack 1050033
-
ZB 5,LGS:L1-N,PE - Полоса Zack 1050415
-
UC-TM 5 - Маркировка для клеммных модулей 0818108
-
UC-TM 5 CUS - Маркировка для клеммных модулей 0824581
-
UCT-TM 5 - Маркировка для клеммных модулей 0828734
-
UCT-TM 5 CUS - Маркировка для клеммных модулей 0829595
-
GBS 5-25X12 - Табличка для групповой маркировки клеммных модулей 0810588
-
GBS 5-25X5 - Табличка для групповой маркировки клеммных модулей 0829126
-
STP 5-2-ZB - Держатели маркировки 3037643
-
ZBF 5:UNBEDRUCKT - Плоские планки Zack 0808642
-
ZBF 5 CUS - Плоские планки Zack 0825025
-
ZBF 5,LGS:FORTL.ZAHLEN - Плоские планки Zack 0808671
-
ZBF 5,QR:FORTL.ZAHLEN - Плоские планки Zack 0808697
-
ZBF 5,LGS:GERADE ZAHLEN - Плоские планки Zack 0810821
-
ZBF 5,LGS:UNGERADE ZAHLEN - Плоские планки Zack 0810863
-
UC-TMF 5 - Маркировка для клеммных модулей 0818153
-
UC-TMF 5 CUS - Маркировка для клеммных модулей 0824638
-
UCT-TMF 5 - Маркировка для клеммных модулей 0828744
-
UCT-TMF 5 CUS - Маркировка для клеммных модулей 0829658
-
ISH 2,5/0,2 - Изоляционная втулка 3002843
-
ISH 2,5/0,5 - Изоляционная втулка 3002856
-
ISH 2,5/1,0 - Изоляционная втулка 3002869
-
CLIPFIX 35 - Концевой фиксатор 3022218
-
CLIPFIX 35-5 - Концевой фиксатор 3022276
-
E/NS 35 N - Концевой фиксатор 0800886
-
E/UK - Концевой фиксатор 1201442
-
E/UK 1 - Концевой фиксатор 1201413
Преимущества для вас
Дополнительные возможности нанесения маркировки
Низкое переходное сопротивление
Защита от коррозии в местах присоединения проводников
Желто-зеленый цвет корпуса
Опробовано для железнодорожного транспорта
