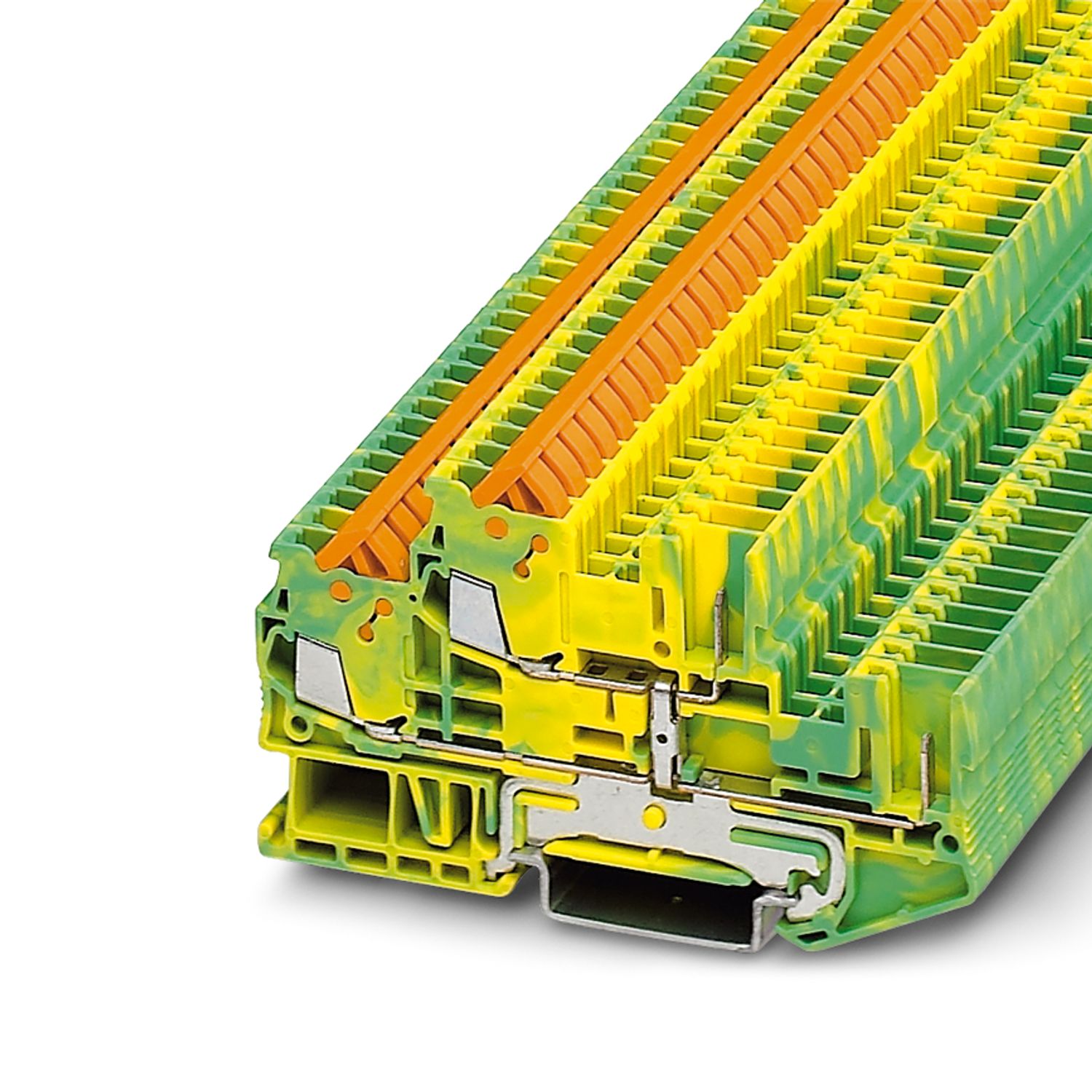

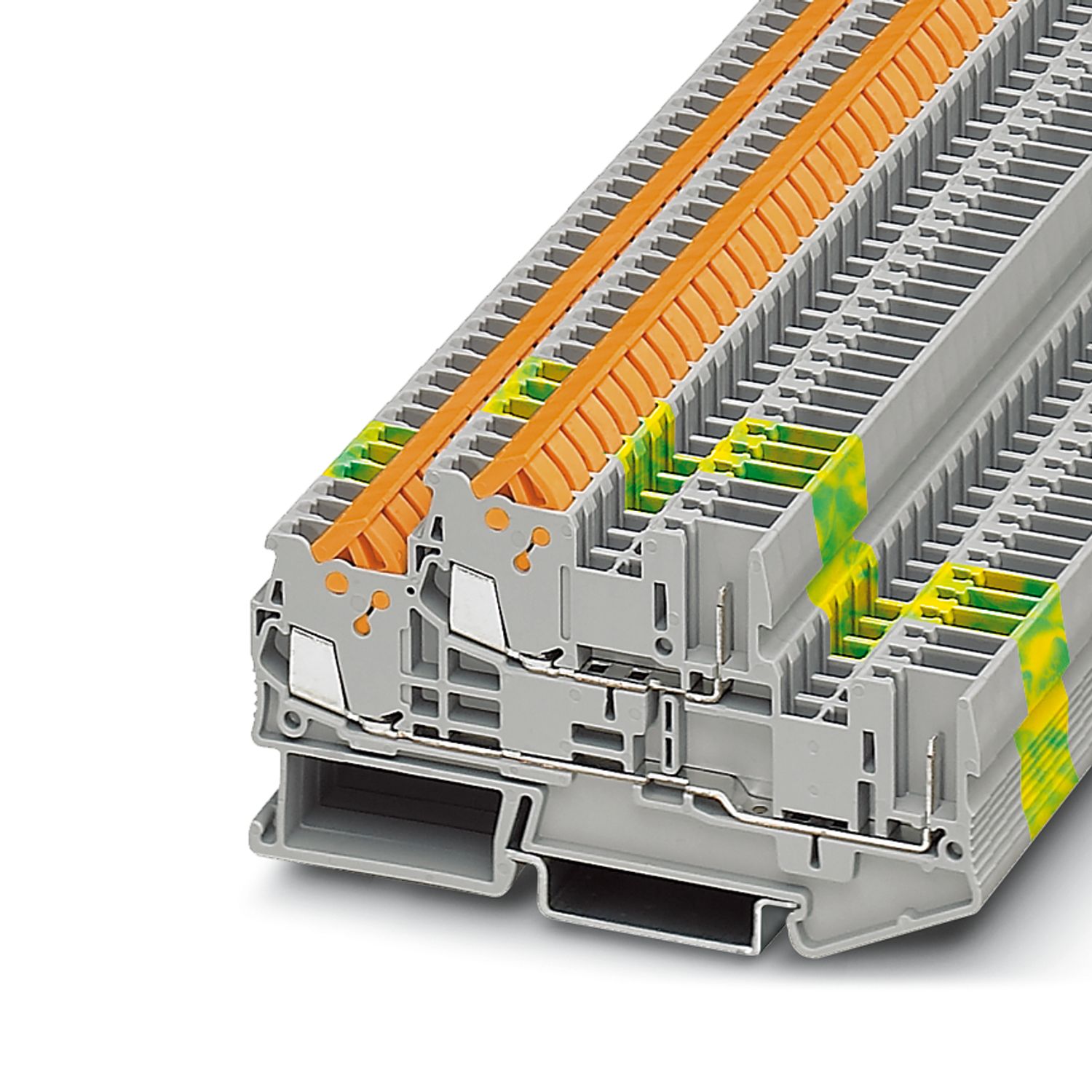

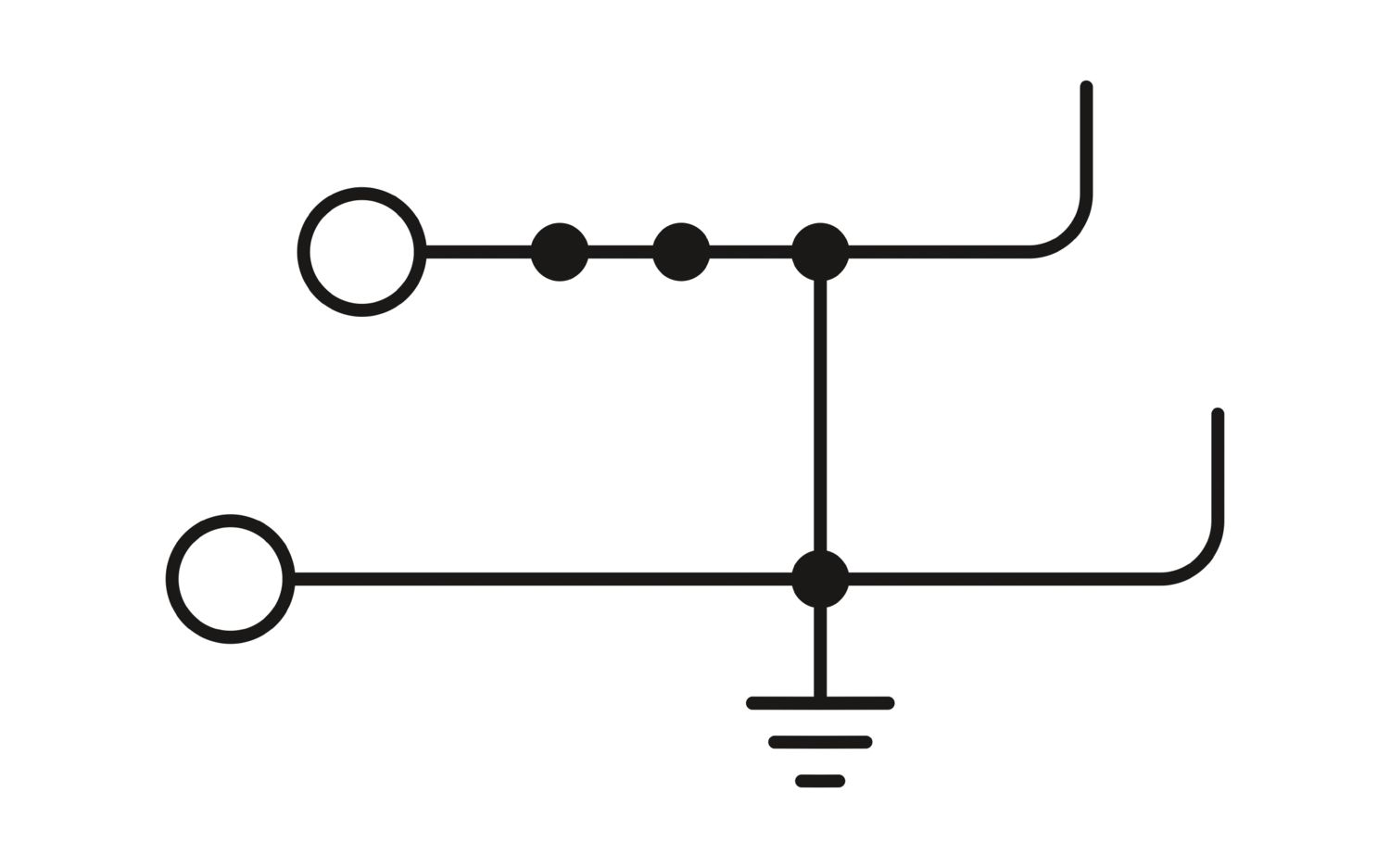

QTTCB 1,5/ 2P-PE - Двухъярусная заземляющая клемма

3050219

Двухъярусная заземляющая клемма, тип подключения: Разъемное / быстрое подключение, Расчетное сечение: 1,5 мм², cечение: 0,25 мм² - 1,5 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Общая информация
Указание	В сопряженном состоянии решающими являются самые неблагоприятные расстояния всего разъемного соединения.
	Необходимо учитывать то, что при повторном подключении провода площадь контакта провода сокращается.

Тип изделия	Заземляющая клемма
Серия изделий	QTC
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Количество точек подключения	4
Количество рядов	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Номинальное сечение	1,5 мм²
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Материал, изоляция проводника	ПВХ / PE
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение проводника AWG	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 1,5 мм²
Сечение кабеля датчика	0,25 мм² ... 0,34 мм²
Номинальное сечение	1,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	87,8 мм
Глубина на NS 35/7,5	49,9 мм
Глубина на NS 35/15	57,4 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Срок службы
Циклы установки	100
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,964 ((м/с²)²/Гц
Ускорение	0,58г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
Температура при подключении кабеля	-40 °C ... 100 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 61984

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3050219
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE3142
GTIN	4017918975869
Вес/шт. (с упаковкой)	17,92 g
Вес/шт. (без упаковки)	17,92 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
			24 - 16

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			24 - 16
Группа использования C
			24 - 16

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Имеются заземляющие клеммы аналогичной формы

Опробовано для железнодорожного транспорта

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

QTTCB 1,5/ 2P-PE - Двухъярусная заземляющая клемма

3050219

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

QTTCB 1,5/ 2P-PE - Двухъярусная заземляющая клемма 3050219

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

FBS 2-5 - Перемычка 3030161

FBS 3-5 - Перемычка 3030174

FBS 4-5 - Перемычка 3030187

FBS 5-5 - Перемычка 3030190

FBS 10-5 - Перемычка 3030213

FBS 20-5 - Перемычка 3030226

FBS 50-5 - Перемычка 3038930

FBSR 2-5 - Перемычка 3033702

FBSR 3-5 - Перемычка 3001591

FBSR 4-5 - Перемычка 3001592

FBSR 5-5 - Перемычка 3001593

FBSR 10-5 - Перемычка 3033710

FBS 2-5 BU - Перемычка 3036877

FBS 3-5 BU - Перемычка 3036880

FBS 4-5 BU - Перемычка 3036893

FBS 5-5 BU - Перемычка 3036903

FBS 10-5 BU - Перемычка 3036916

FBS 20-5 BU - Перемычка 3036929

FBS 50-5 BU - Перемычка 3032114

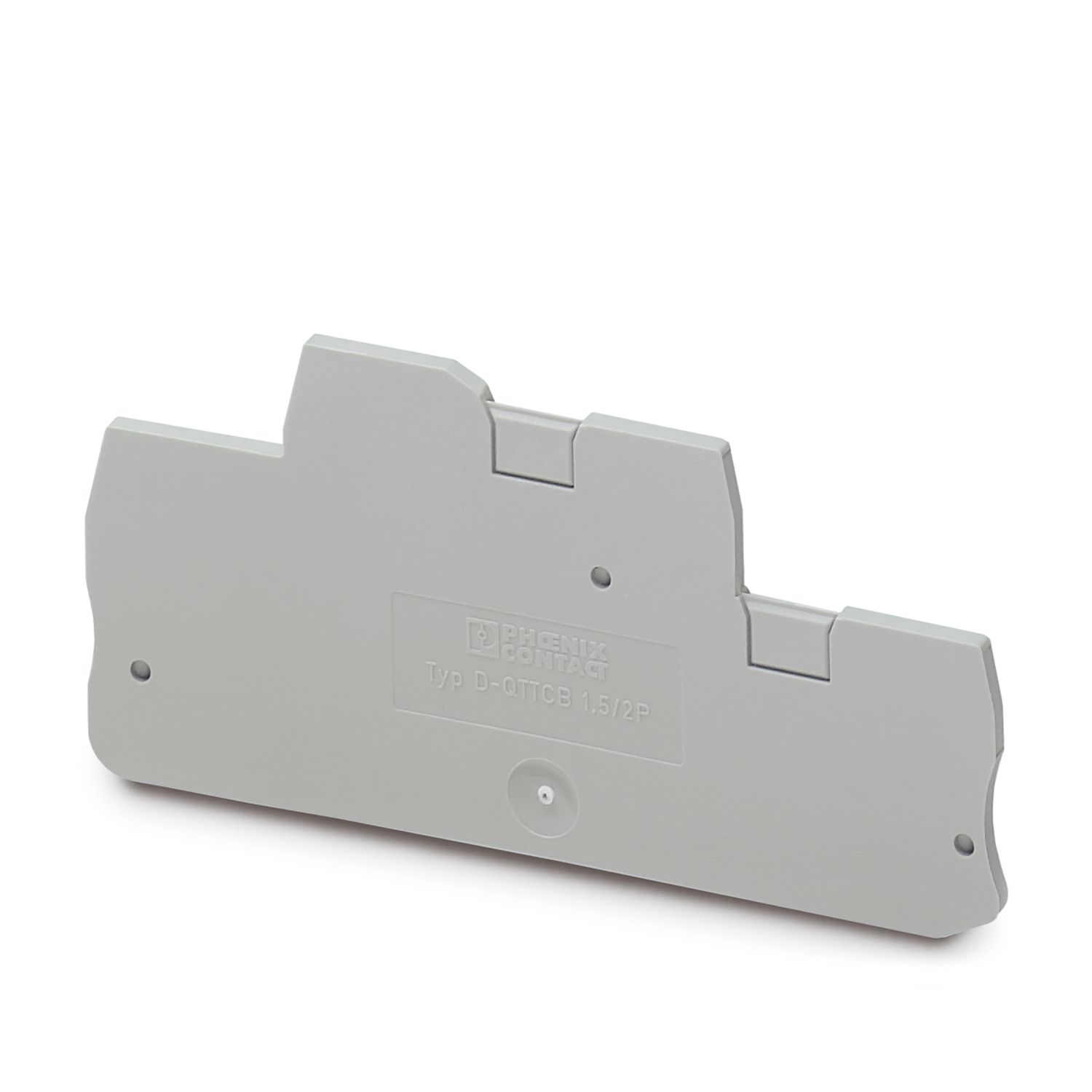

D-QTTCB 1,5/2P - Концевая крышка 3206306
