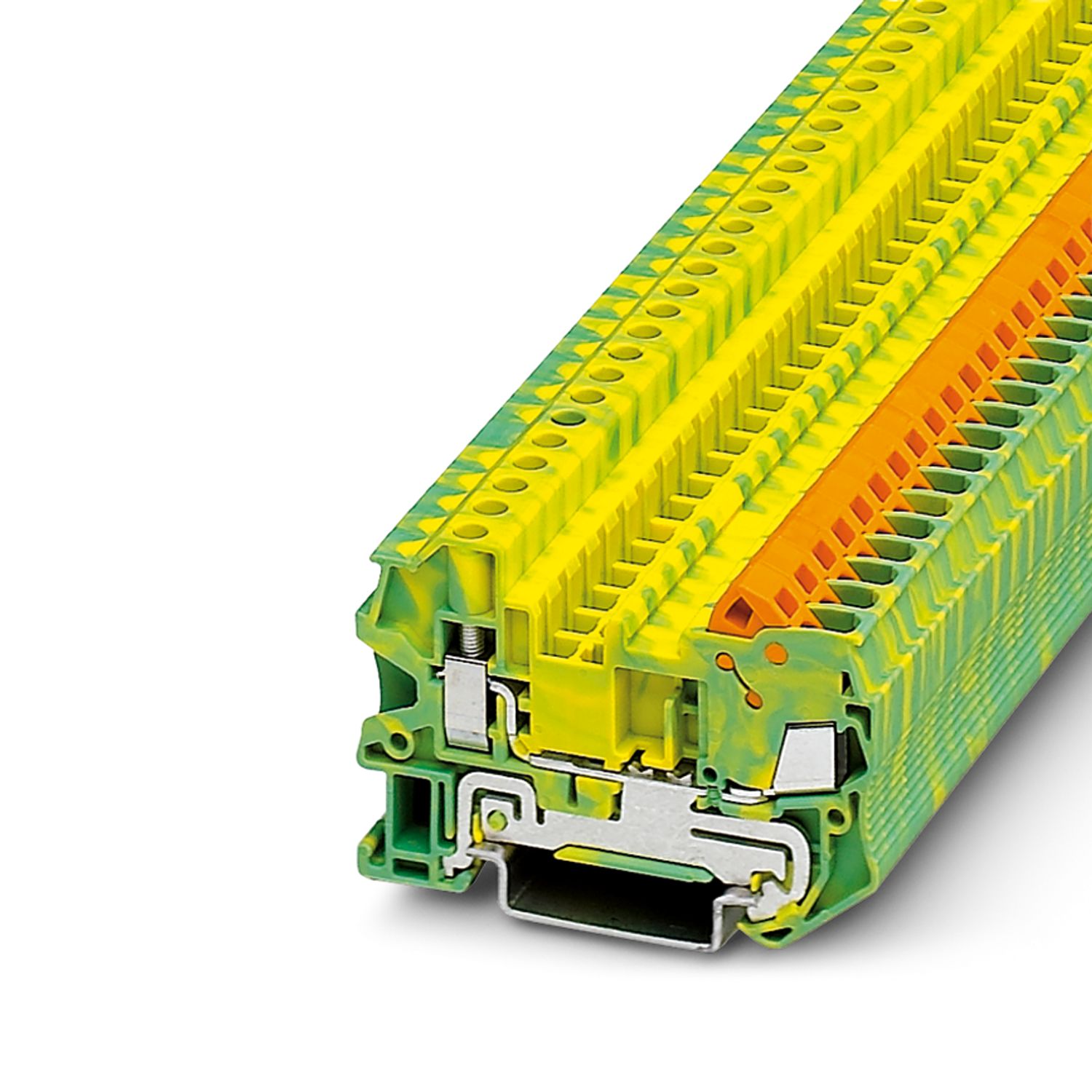

QTCU 2,5-PE - Заземляющая клемма

3206555

Заземляющая клемма, тип подключения: Быстрое подключение, cечение: 0,5 мм² - 2,5 мм², тип подключения: Винтовые зажимы, cечение: 0,14 мм² - 6 мм², монтаж: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Частота подключения/отключения при одинаковом сечении	100
Номинальное сечение	2,5 мм²
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Материал, изоляция проводника	ПВХ / PE
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,5 мм² ... 2,5 мм²
Сечение проводника AWG	20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	20 ... 14 (пересчитано согласно МЭК)
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3206597 D-QTCU 2,5
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Выход	(постоянно)
Параметры подключения Ex Зажимы для быстрого монтажа
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	14
Возможности подключения, жесткие проводники	0,5 мм² ... 2,5 мм²
Сечение подключаемого провода AWG	20 ... 14
Возможности подключения, гибкие проводники	0,5 мм² ... 2,5 мм²
Сечение подключаемого провода AWG	20 ... 14
Частота подключения/отключения при одинаковом сечении	100
Параметры подключения Ex Винтовой зажим
Длина снятия изоляции	9 мм
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	14
Возможности подключения, жесткие проводники	0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG	26 ... 10
Возможности подключения, гибкие проводники	0,14 мм² ... 4 мм²
Сечение подключаемого провода AWG	26 ... 12

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	62,6 мм
Глубина на NS 35/7,5	42,8 мм
Глубина на NS 35/15	50,3 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Диаметр проводника вкл. изоляцию	3,8 мм

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2
	МЭК 60947-7-2

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3206555
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE3129
GTIN	4046356057738
Вес/шт. (с упаковкой)	14,09 g
Вес/шт. (без упаковки)	14,09 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
Винтовой зажим			26 - 10
Разъем для быстрого подключения			20 - 14
Группа использования C
Винтовой зажим			26 - 10
Разъем для быстрого подключения			20 - 14

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

С формой и делением, как на проходных клеммах

Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием

Все требования стандарта МЭК 60947-7-2 соблюдены

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	38eb3510-ac39-409f-b020-0ffb2579ebf4
