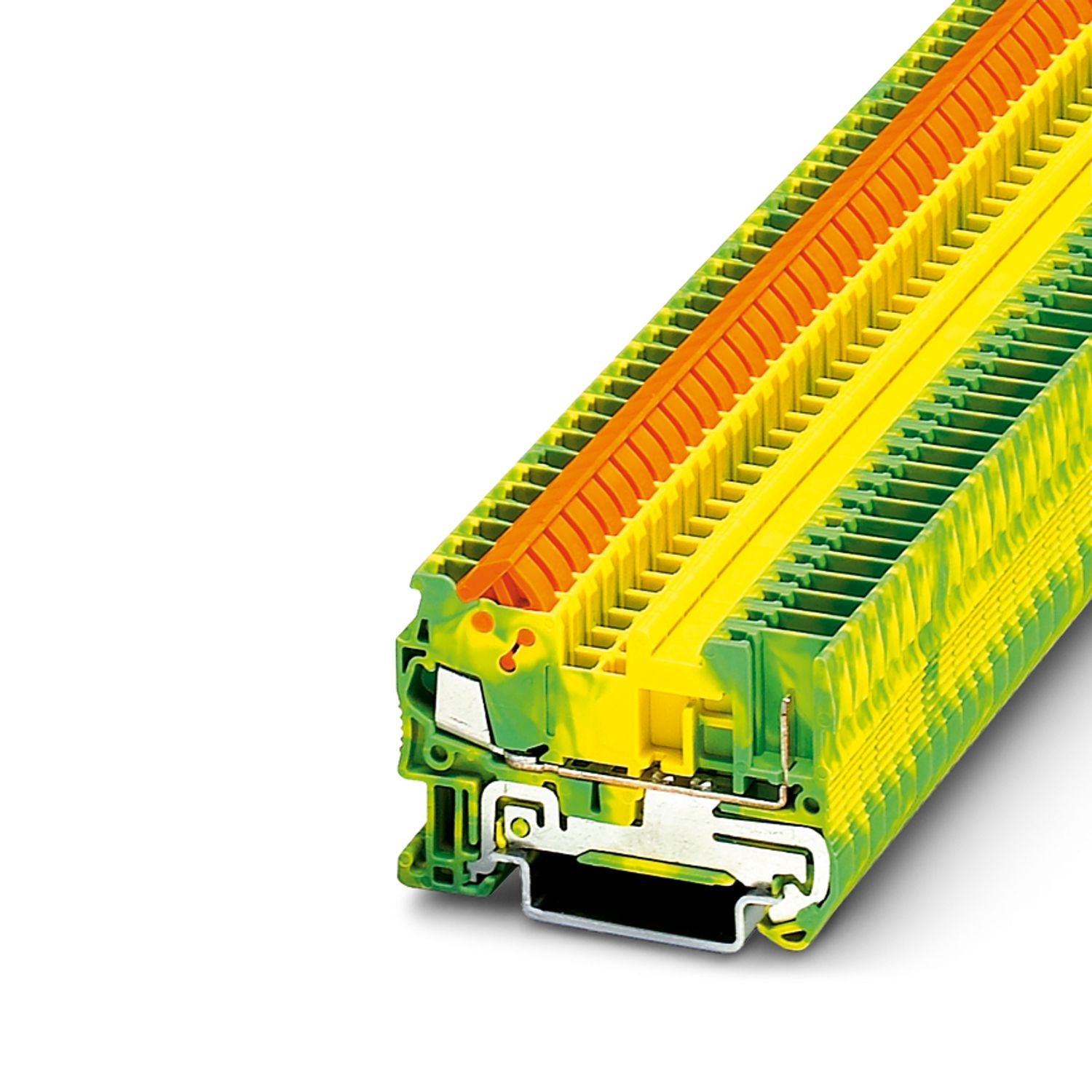

QTC 1,5/ 1P-PE - Заземляющая клемма

3050099

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Разъемное / быстрое подключение, 1. ярус, подключение слева, cечение: 0,25 мм² - 1,5 мм², 1. ярус, подключение справа, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	QTC
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Частота подключения/отключения при одинаковом сечении	100
Номинальное сечение	1,5 мм²
1. ярус, подключение слева
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Материал, изоляция проводника	ПВХ / PE
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение проводника AWG	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	24 ... 16 (пересчитано согласно МЭК)
Сечение кабеля датчика	0,25 мм² ... 0,34 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	53,5 мм
Глубина на NS 35/7,5	39,3 мм
Глубина на NS 35/15	46,8 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Диаметр проводника вкл. изоляцию	3 мм

Механические данные
Открытая боковая стенка	Да

Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,964 ((м/с²)²/Гц
Ускорение	0,58г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 61984

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3050099
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE3142
GTIN	4017918975807
Вес/шт. (с упаковкой)	9,822 g
Вес/шт. (без упаковки)	9,75 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
			24 - 16

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			24 - 16
Группа использования C
			24 - 16

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Имеются заземляющие клеммы аналогичной формы

Опробовано для железнодорожного транспорта

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250117
ECLASS-15.0	27250117

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
