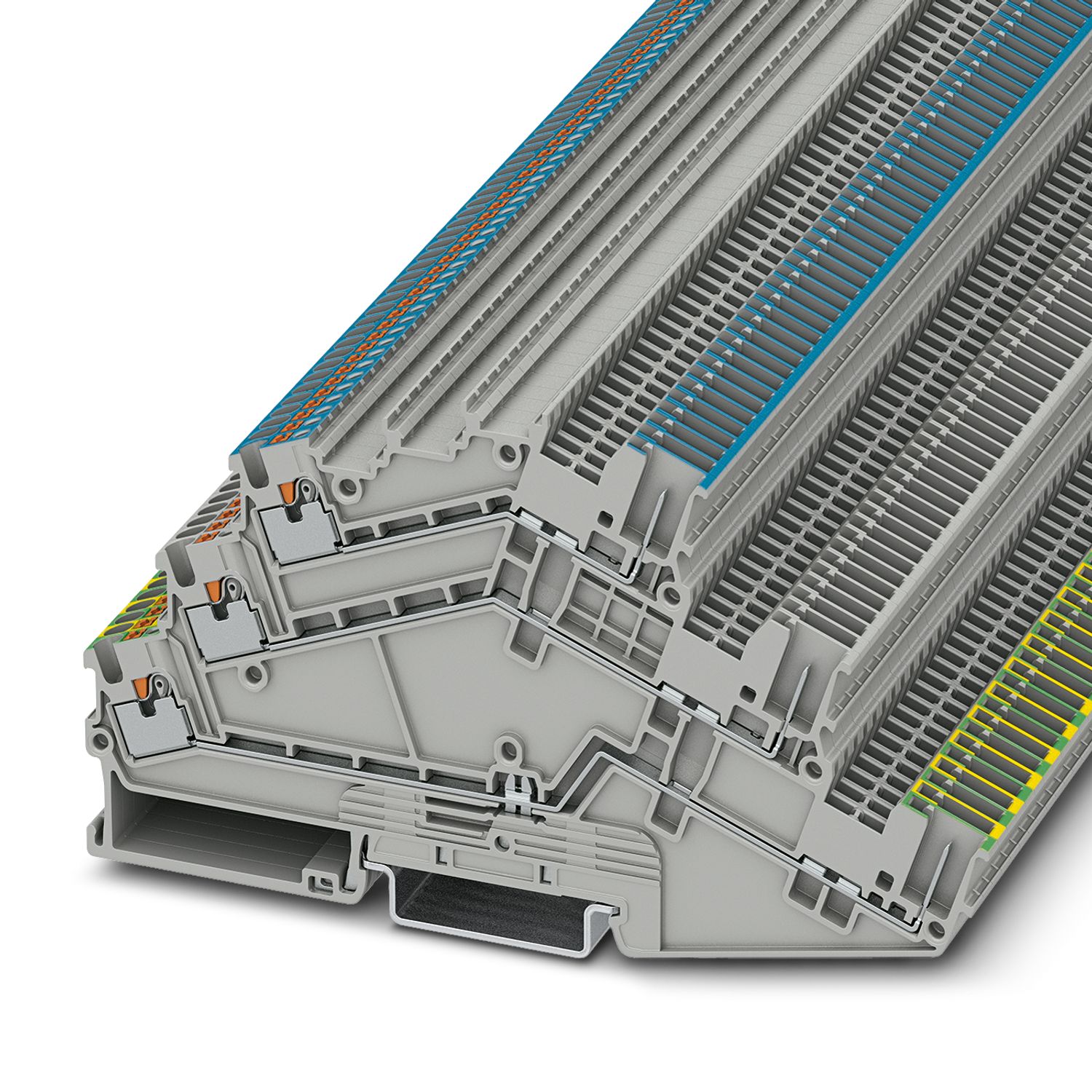

PTS 1,5/S-PE/L/N/3P - Многоярусный клеммный модуль - 1027886

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	PTS
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Количество точек подключения	6
Количество рядов	3
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Номинальное сечение	1,5 мм²
1. ярус
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1 / B1
Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 1 мм² рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293
Номинальный ток	15 A (Cоблюдайте кривые)
Максимальный ток нагрузки	15 A
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²
1. ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,34 мм² ... 1 мм²

Ширина	3,5 мм
Ширина крышки	0,8 мм
Высота	119,5 мм
Глубина	64,3 мм
Глубина на NS 35/7,5	58,3 мм
Глубина на NS 35/15	65,8 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1027886
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2242
GTIN	4055626523446
Вес/шт. (с упаковкой)	16,16 g
Вес/шт. (без упаковки)	16,16 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	13 A	26 - 14
Группа использования C
	300 В	13 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования F
	500 В	13 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	13 A	26 - 14
pазъем PE			26 - 14
Группа использования C
	300 В	13 A	26 - 14
pазъем PE			26 - 14
Группа использования F
	500 В	13 A	26 - 14
Группа использования D
	600 В	5 A	26 - 14

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
