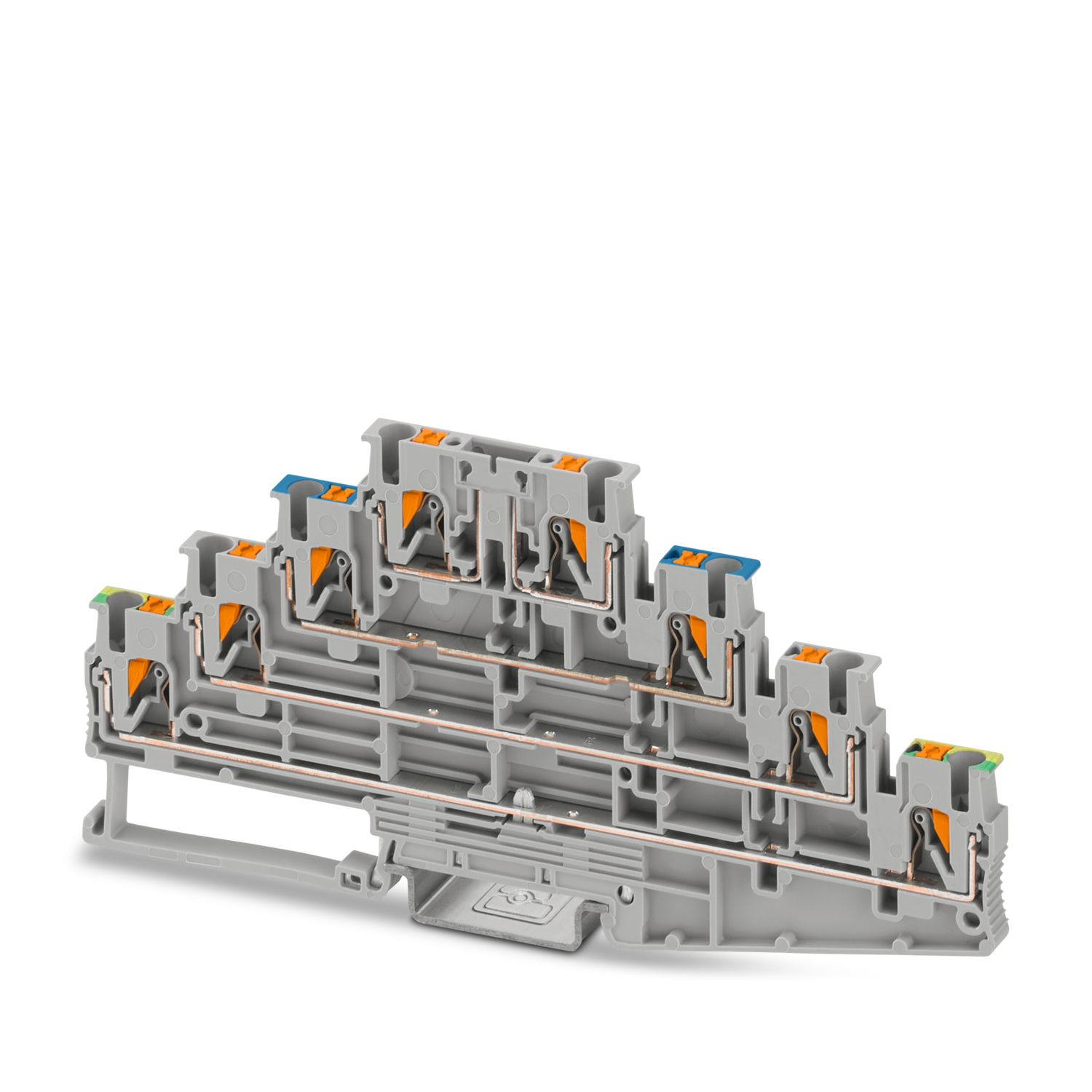

PT 2,5-PE/L/N/TG - Заземляющая клемма

1336374

Заземляющая клемма, количество точек подсоединения: 8, полюсов: 4, тип подключения: Зажимы Push-in, Подключение защитного проводника, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², тип подключения: Зажимы Push-in, Проходной этаж, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Полюсов	4
Количество точек подключения	8
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
Подключение защитного проводника
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
	B3
Подключение согласно стандарту	МЭК 60947-7-2
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальное сечение	2,5 мм²
Проходной этаж
Длина снятия изоляции	8 мм ... 10 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальный ток	18 A
Максимальный ток нагрузки	20 A (при сечении провода 4 мм²)
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²
Разделительная зона
Длина снятия изоляции	8 мм ... 10 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальный ток	18 A
Максимальный ток нагрузки	20 A (при сечении провода 4 мм²)
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²
Подключение защитного проводника Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Проходной этаж Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Разделительная зона Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	142,4 мм
Глубина на NS 35/7,5	68,6 мм
Глубина на NS 35/15	76,1 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-2
	МЭК 60947-7-1
	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1336374
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2231
GTIN	4063151636265
Вес/шт. (с упаковкой)	32,144 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	18 A	26 - 12
pазъем PE			26 - 12
Группа использования C
	300 В	18 A	26 - 12
pазъем PE			26 - 12
Группа использования F
	500 В	18 A	26 - 12
Группа использования D
	600 В	5 A	26 - 12
pазъем PE			26 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
