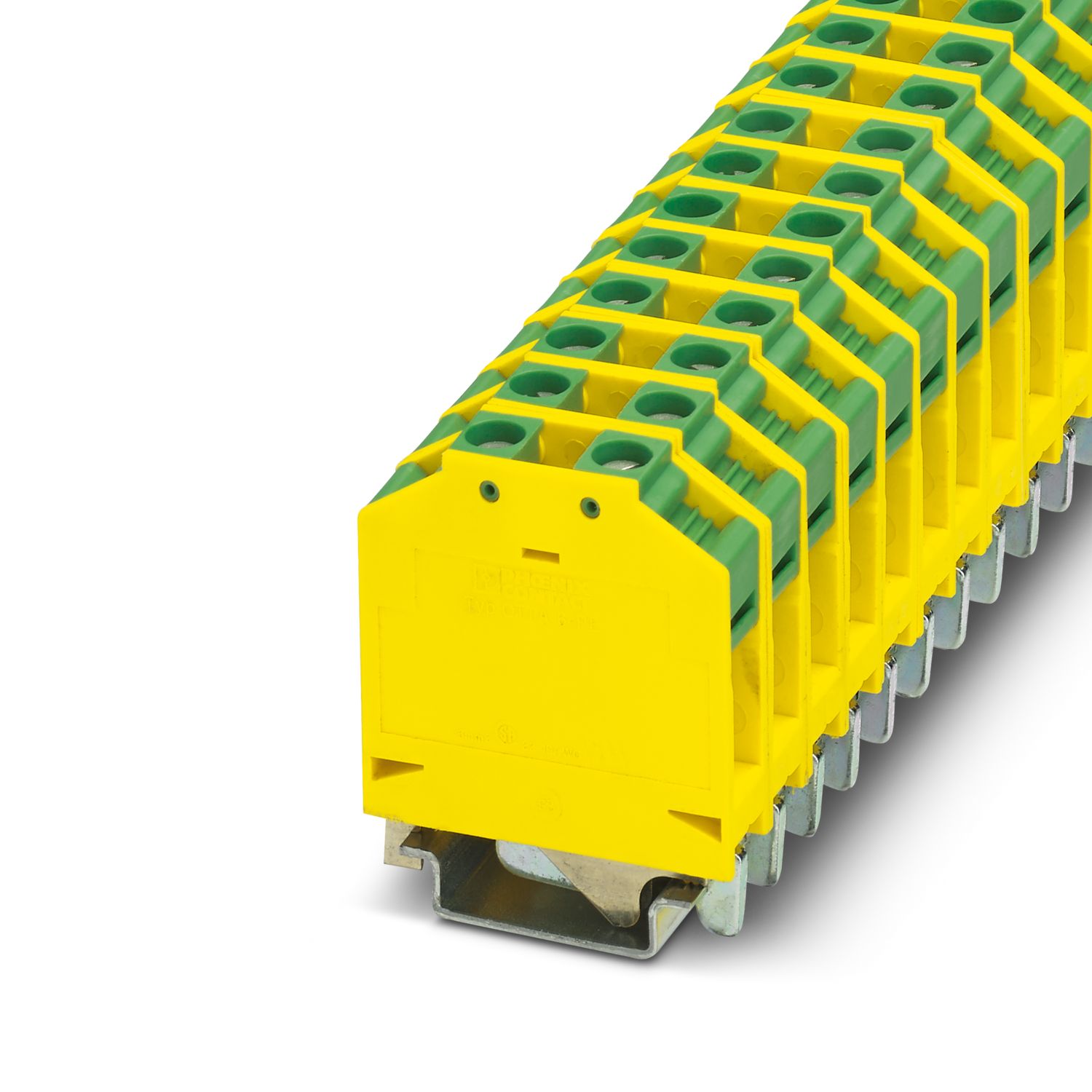

OTTA 6-PE-1 - Заземляющая клемма - 0709725

Подробная информация о продукте

Тип изделия	Заземляющая клемма
Серия изделий	OTTA
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0 Вт

Количество точек подключения на ярус	2
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Длина снятия изоляции	Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Подключение согласно стандарту	МЭК 60947-7-2
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,1 мм² ... 6 мм²
Сечение AWG	24 ... 10 (пересчитано согласно МЭК)
Наружный диаметр	4,3 мм
Ширина	9,6 мм
Диаметр болта	4 мм
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм
Цвет маркировки, круглый кабельный наконечник : красный	1,5 мм²
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый	6 мм²
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	0,5 мм² ... 2,5 мм²
Сечение AWG	20 ... 14 (пересчитано согласно МЭК)
Наружный диаметр	4,3 мм
Ширина	9,6 мм
Диаметр болта	4 мм
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм

Ширина	11 мм
Ширина крышки	1,5 мм
Высота	43,5 мм
Глубина на NS 35/15	59,5 мм

Цвет	желто-зеленый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Общая информация
Крепление скобами	0,6 Нм ... 0,8 Нм (M3)
Механические данные
Открытая боковая стенка	Нет

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	DIN 46234/DIN 46237
	МЭК 60947-7-2

Тип монтажа	NS 35/15-2,3
Крепление скобами	0,6 Нм ... 0,8 Нм (M3)

Коммерческие данные

Номер артикула	0709725
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE4513
GTIN	4017918254100
Вес/шт. (с упаковкой)	34,42 g
Вес/шт. (без упаковки)	34,42 g
Номер таможенного тарифа	85369010
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			20 - 10
Группа использования C
			20 - 10
Группа использования D
			20 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				0,2 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
				0,2 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
Только гибкие провода			20 - 10
Группа использования C
Только гибкие провода			20 - 10

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
