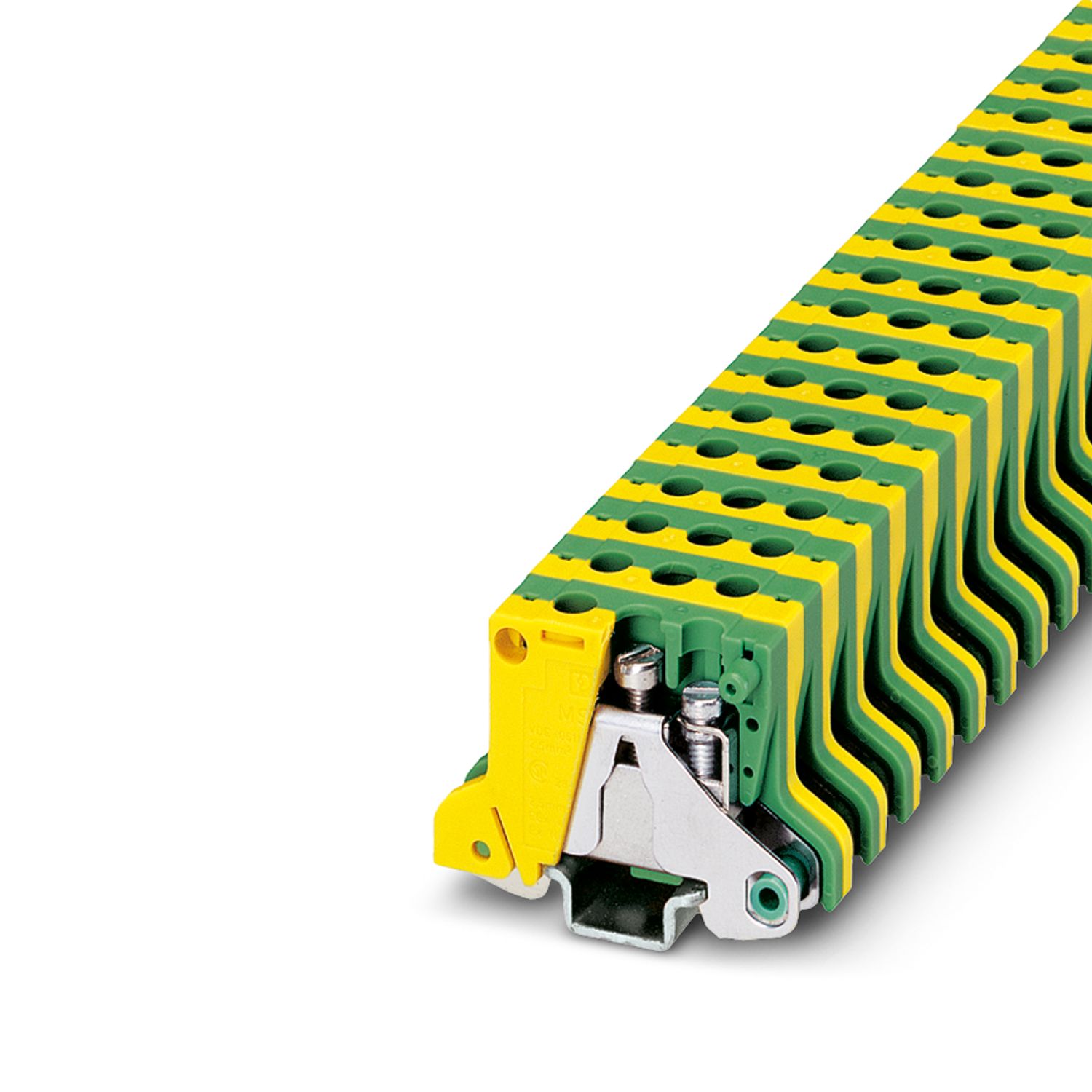

MSLKG 2,5
-
Заземляющая клемма
0452027
Заземляющая клемма, При монтаже проходных клемм в ряд при напряжении изоляции > 250 В необходимо установить разделительную перегородку, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,2 мм2 - 4 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M2,5, тип монтажа: NS 15, цвет: желто-зел.
Подробная информация о продукте
Общая информация | При монтаже проходных клемм в ряд при напряжении изоляции > 250 В необходимо установить разделительную перегородку |
Тип изделия | Заземляющая клемма |
Количество точек подключения | 2 |
Количество рядов | 1 |
Изоляционные характеристики | |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 6 кВ |
Макс. мощность потерь при номинальных условиях | 0,77 Вт |
Количество точек подключения на ярус | 2 |
Номинальное сечение | 2,5 мм² |
1. ярус | |
Резьба винтов | M3 |
Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
Момент затяжки | 0,6 ... 0,8 Нм |
Длина снятия изоляции | 8 мм |
Калиберная пробка | A3 |
Подключение согласно стандарту | МЭК 60947-7-2 |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого проводника [AWG] | 24 ... 14 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 2,5 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 1,5 мм² |
Ширина | 7,5 мм |
Цвет | желто-зеленый |
Класс воспламеняемости согласно UL 94 | V2 |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Статическое использование изоляционного материала на холоде | -40 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 125 °C |
Общая информация | |
Крепление скобами | 0,5 Нм ... 0,6 Нм (Основание из полиэтилена с крепежным винтом, M2,5) |
Механические данные | |
Открытая боковая стенка | Нет |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
Подключение согласно стандарту | МЭК 60947-7-2 |
Тип монтажа | NS 15 |
Крепление скобами | 0,5 Нм ... 0,6 Нм (Основание из полиэтилена с крепежным винтом, M2,5) |
Номер артикула | 0452027 |
Упаковочная единица | 50 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Ключ изделия | BE1261 |
GTIN | 4017918002374 |
Вес/шт. (с упаковкой) | 9,35 g |
Вес/шт. (без упаковки) | 9,35 g |
Номер таможенного тарифа | 85369010 |
Страна происхождения | PL |
ECLASS
ECLASS-13.0 | 27250103 |
ETIM
ETIM 8.0 | EC000901 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
