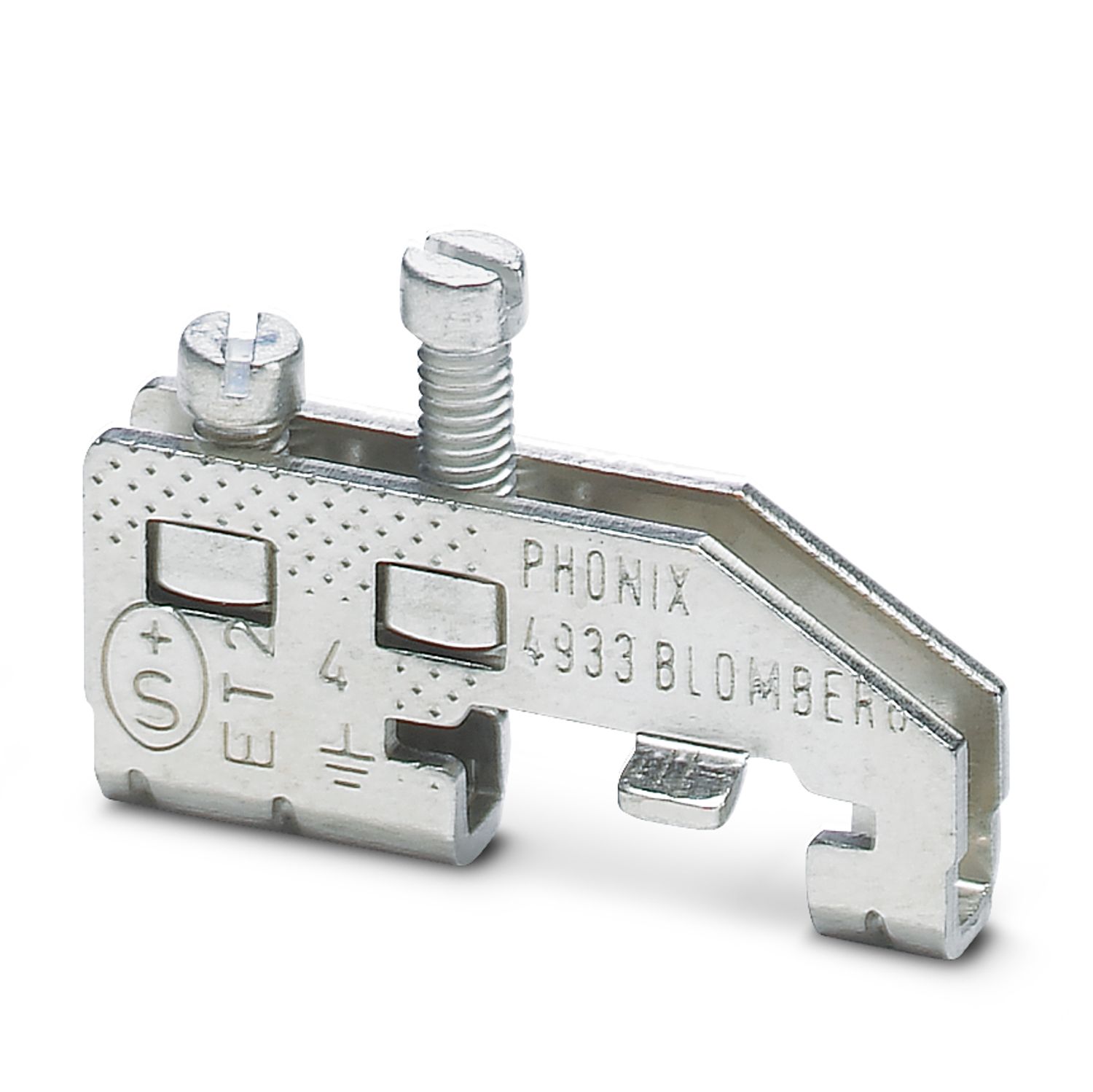

MSLK 4 - Заземляющая клемма

1410013

Заземляющая клемма, количество точек подсоединения: 1, тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 4 мм², тип монтажа: NS 15, цвет: серебристый

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Заземляющая клемма
Количество точек подключения	1
Количество рядов	1

Электрические характеристики

Расчетное импульсное напряжение	5 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Характеристики клемм

Количество точек подключения на ярус	1
Номинальное сечение	2,5 мм²
Резьба винтов	M3
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	0,5 ... 0,8 Нм
Длина снятия изоляции	8 мм
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,2 мм² ... 2,5 мм²
Максимальный ток нагрузки	34 A (для кабеля сечением 4 мм² Поперечное сечение)

Размеры

Ширина	5 мм
Высота	27,5 мм
Глубина	18 мм

Спецификации материала

Цвет	серебристый
Класс воспламеняемости согласно UL 94	V0
Изоляционный материал	PA

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Монтаж

Тип монтажа	NS 15

Коммерческие данные

Номер артикула	1410013
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	BE1261
GTIN	4017918021078
Вес/шт. (с упаковкой)	6,5 g
Вес/шт. (без упаковки)	6,334 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования B
			28 - 12
Группа использования C
			28 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250103
ECLASS-15.0	27250103

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	4-Nonylphenol, branched and linear (№ CAS: Не применимо)
SCIP	d0e3e473-2d2e-467b-a982-4f42d3c7b822
