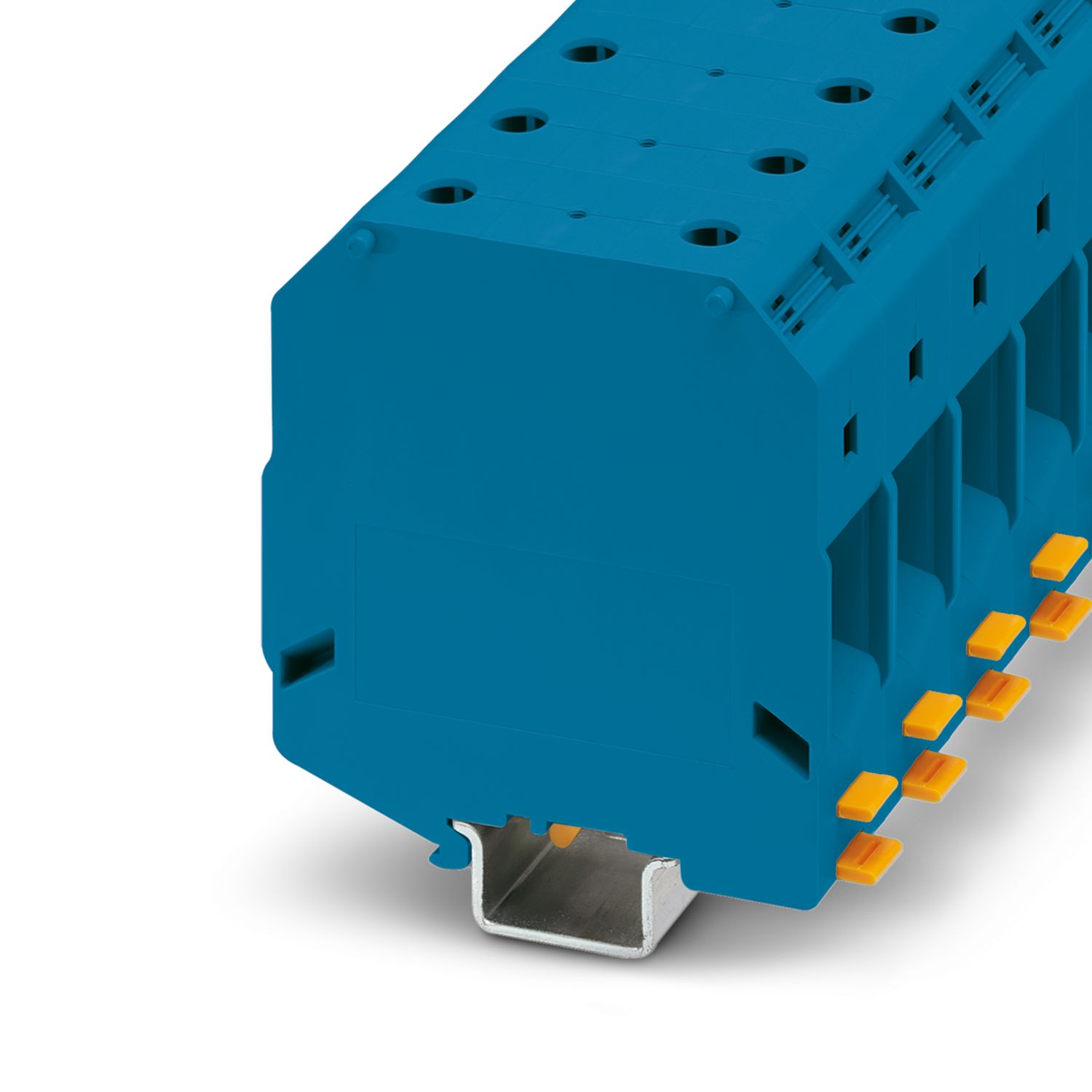

UKH 95 1500V BU
-
Cиловая клемма
3247420
Cиловая клемма, номинальное напряжение: 1500 В, номинальный ток: 232 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм2, cечение: 25 мм2 - 95 мм2, тип монтажа: NS 35/15, NS 32, цвет: синий
Подробная информация о продукте
| Общая информация | |
| Указание | Для надежного контакта многожильных проводов рекомендуется их раскручивать. |
| Тип изделия | Силовая клемма |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 7,54 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 95 мм² |
| Ярус 1, подключение сверху и снизу | |
| Резьба винтов | M8 |
| Указание | Винты с шестигранным углублением |
| Момент затяжки | 15 ... 20 Нм |
| Длина снятия изоляции | 33 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 25 мм² ... 95 мм² |
| Сечение проводника AWG | 2 ... 3/0 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 35 мм² ... 95 мм² |
| Сечение гибкого проводника [AWG] | 1/0 ... 3/0 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 35 мм² ... 95 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 35 мм² ... 95 мм² |
| Сечение с жесткой гребенчатой перемычкой | 95 мм² |
| Сечение с гибкой гребенчатой перемычкой | 70 мм² |
| 2 жестких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 гибких провода одинакового сечения | 25 мм² ... 35 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 16 мм² ... 35 мм² |
| Номинальный ток | 232 A |
| Максимальный ток нагрузки | 232 A |
| Номинальное напряжение | 1500 В |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Номинальное сечение | 95 мм² |
| Чертеж |
|
| Ширина | 25 мм |
| Высота | 85,5 мм |
| Глубина | 90 мм |
| Глубина на NS 32 | 95 мм |
| Глубина на NS 35/15 | 97,5 мм |
| Цвет | синий (RAL 5015) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Результат | Испытание пройдено |
| Испытание на нагревание | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Стойкость к кратковременным токам 95 мм² | 11,4 кA |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Механическая прочность | |
| Результат | Испытание пройдено |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 32/NS 35 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Скорость вращения | 10 об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 25 мм²/4,5 кг |
| 35 мм²/6,8 кг | |
| 95 мм² /14 кг | |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/15 |
| NS 32 |
Преимущества для вас
Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля
Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Уменьшение переходного сопротивления на контактных поверхностях путем рифления
