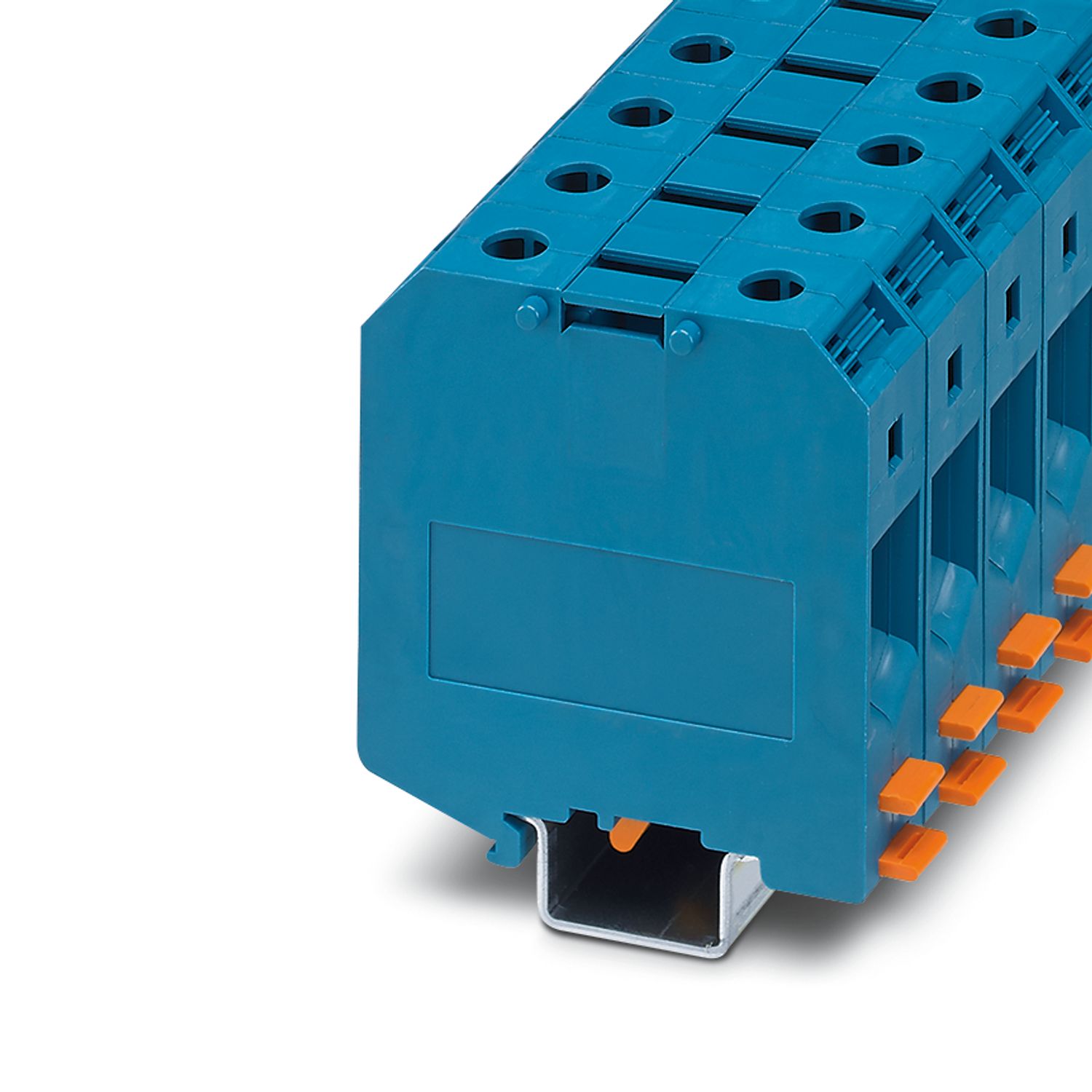

UKH 50-IB BU - Cиловая клемма - 3009066

Подробная информация о продукте

Тип изделия	Силовая клемма
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	4,73 Вт

Количество точек подключения на ярус	2
Номинальное сечение	50 мм²
Ярус 1, подключение сверху и снизу
Резьба винтов	M6
Момент затяжки	6 ... 8 Нм
Длина снятия изоляции	24 мм
Калиберная пробка	B10
Сечение жесткого провода	16 мм² ... 70 мм²
Сечение проводника AWG	4 ... 2/0 (пересчитано согласно МЭК)
Сечение гибкого провода	25 мм² ... 50 мм²
Сечение гибкого проводника [AWG]	2 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	25 мм² ... 50 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	25 мм² ... 50 мм²
2 жестких провода одинакового сечения	10 мм² ... 16 мм²
2 гибких провода одинакового сечения	10 мм² ... 16 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	10 мм² ... 16 мм²
Номинальный ток	150 A
Максимальный ток нагрузки	150 A (для кабеля сечением 50 мм² Поперечное сечение)
Номинальное напряжение	1000 В

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	1203343 VDE-ISS 5
	1201659 E/AL-NS 32
	1201662 E/AL-NS 35
Список перемычек	Мостик винтовой / FBI 2-20-EX / 0201113
	Мостик винтовой / FBI 3-20-EX / 0201812
Данные перемычки	130,5 A (50 мм²)
Повышение температуры Ex	40 К (146,5 A / 50 мм²)
при перемыкании перемычкой	690 В
Расчетное напряжение изоляции	630 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	690 В
Расчетный ток	133 A
Максимальный ток нагрузки	133 A
Контактное сопротивление	0,1 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	6 Нм ... 8 Нм
Номинальное сечение	50 мм²
Номинальное сечение AWG	1/0
Возможности подключения, жесткие проводники	16 мм² ... 50 мм²
Сечение подключаемого провода AWG	6 ... 1/0
Возможности подключения, гибкие проводники	25 мм² ... 50 мм²
Сечение подключаемого провода AWG	4 ... 1/0
2 жестких провода одинакового сечения	10 мм² ... 16 мм²
2 жестких провода одинакового сечения AWG	8 ... 6
2 гибких провода одинакового сечения	10 мм² ... 16 мм²
2 гибких провода одинакового сечения AWG	8 ... 6

Ширина	20 мм
Высота	70,5 мм
Глубина на NS 32	81 мм
Глубина на NS 35/15	83,5 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Нет

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32
	NS 35/15-2,3

Коммерческие данные

Номер артикула	3009066
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	BE1311
GTIN	4017918091620
Вес/шт. (с упаковкой)	121,45 g
Вес/шт. (без упаковки)	121,32 g
Номер таможенного тарифа	85369010
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	150 A	6 - 1/0
Возможность подсоединения нескольких проводников	600 В	150 A	8 - 6
Группа использования C
	600 В	150 A	6 - 1/0
Возможность подсоединения нескольких проводников	600 В	150 A	8 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	600 В	150 A	6 - 1/0

Environmental product compliance

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
