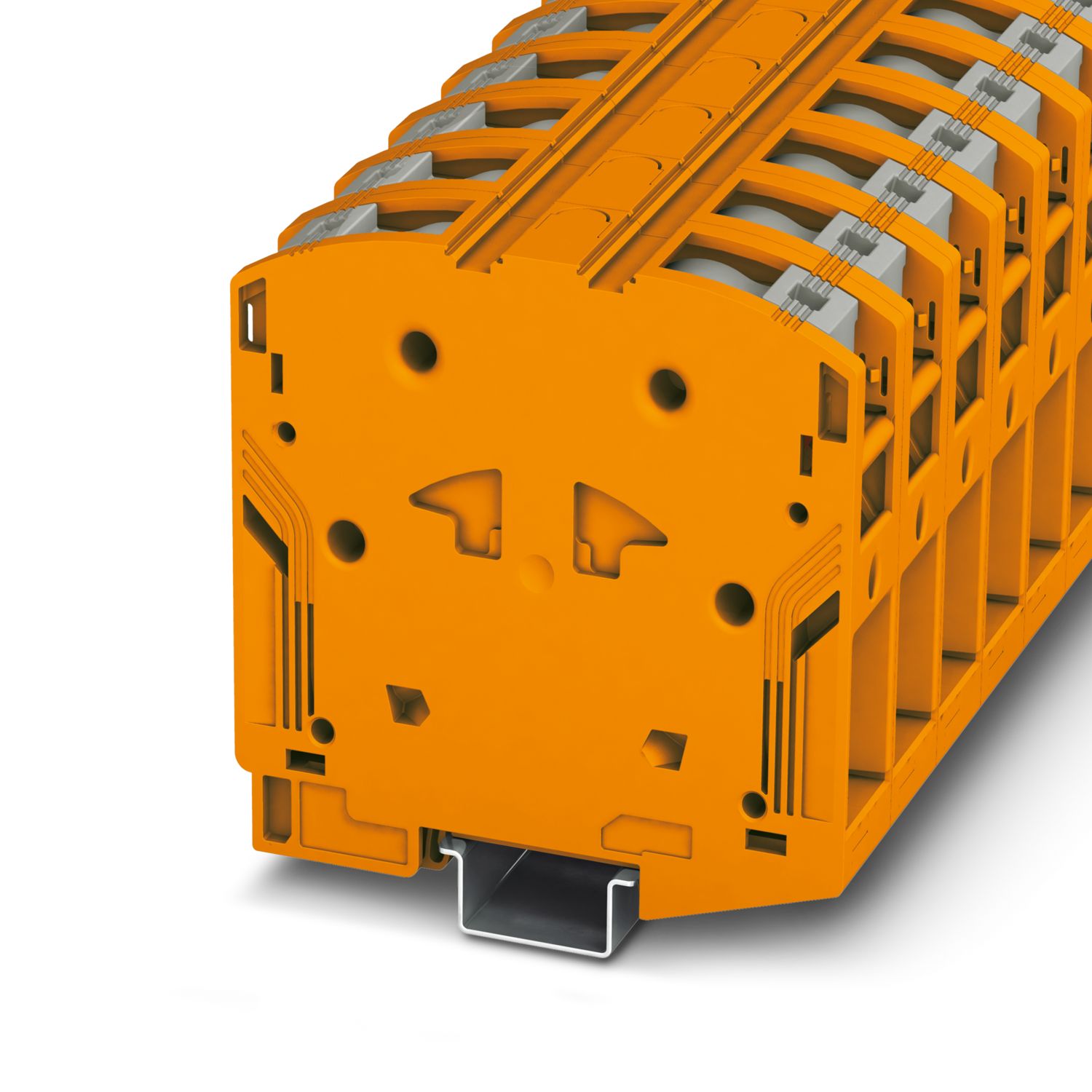

PTPOWER 50 OG - Cиловая клемма - 3260069

Подробная информация о продукте

Тип изделия	Силовая клемма
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	4,73 Вт

Количество точек подключения на ярус	2
Номинальное сечение	50 мм²
Номинальное сечение AWG	2/0
1. ярус
Длина снятия изоляции	30 мм ... 32 мм
Калиберная пробка	A10
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	10 мм² ... 70 мм²
Сечение проводника AWG	6 ... 2/0 (пересчитано согласно МЭК)
Сечение гибкого провода	10 мм² ... 70 мм²
Сечение гибкого проводника [AWG]	6 ... 2/0 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	10 мм² ... 50 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	10 мм² ... 50 мм²
Сечение с жесткой гребенчатой перемычкой	10 мм² ... 50 мм²
Сечение с гибкой гребенчатой перемычкой	10 мм² ... 50 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	10 мм² ... 50 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой	10 мм² ... 50 мм²
Номинальный ток	150 A
Максимальный ток нагрузки	150 A (для кабеля сечением 70 мм² Поперечное сечение)
Номинальное напряжение	1000 В
1. ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	10 мм² ... 70 мм²
Сечение жесткого провода [AWG]	8 ... 2/0 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	10 мм² ... 50 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	10 мм² ... 50 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	1206612 SZF 3-1,0X5,5
	1201662 E/AL-NS 35
Список перемычек	/ EB 2-20/PT / 3260067
	/ EB 3-20/PT / 3260068
Данные перемычки	131 A (50 мм²)
Повышение температуры Ex	40 К (147 A / 50 мм²)
при шунтировании с гребенчатой перемычкой	1100 В
Расчетное напряжение изоляции	1000 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	1100 В
Расчетный ток	134 A
Максимальный ток нагрузки	134 A
Проходное сопротивление	0,16 мΩ
Параметры подключения Ex Общие информация
Длина кабельных наконечников	30 mm ... 32 mm
Длина снятия изоляции	30 мм
Номинальное сечение	50 мм²
Номинальное сечение AWG	1/0
Возможности подключения, жесткие проводники	10 мм² ... 70 мм²
Сечение подключаемого провода AWG	8 ... 2/0
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	50 мм²

Ширина	20 мм
Высота	101 мм
Глубина на NS 35/15	105 мм

Цвет	оранжевый (RAL 2003)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Механические данные
Открытая боковая стенка	Нет

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/15

Коммерческие данные

Номер артикула	3260069
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	BE2211
GTIN	4055626230535
Вес/шт. (с упаковкой)	157,29 g
Вес/шт. (без упаковки)	157,29 g
Номер таможенного тарифа	85369010
Страна происхождения	TR

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	140 A	8 - 1/0
Группа использования C
	1000 В	140 A	8 - 1/0

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования C
	1000 В	140 A	8 - 1/0

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Группа использования E
	1000 В	140 A	8 - 1/0

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Только жесткие провода	1100 В	134 A		10 - 70
многожильный с наконечником	1100 В	134 A		16 - 50

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
	1100 В	134 A
Только жесткие провода	1100 В	134 A
многожильный с наконечником	1100 В	134 A

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
