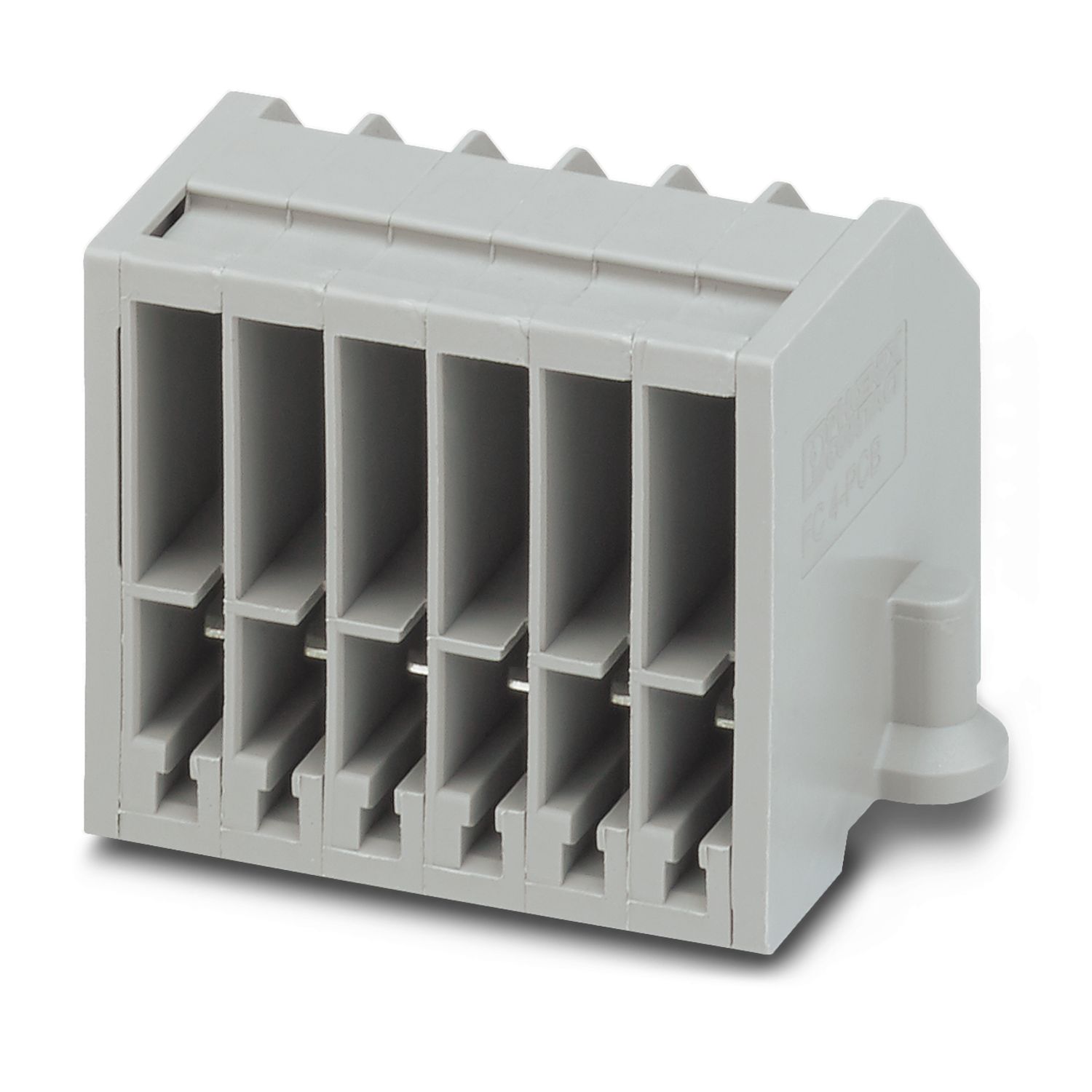

FC 4-PCB/6 - Штекерный соединитель

1080100

Разъемы для установки печатных плат, 6-конт.

Подробная информация о продукте

Тип изделия	Штекеры
Полюсов	6
Количество рядов	1
Потенциалы	6
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	4 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Номинальное сечение	2,5 мм²
Номинальное сечение AWG	14
Ярус 1
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,5 мм² ... 2,5 мм²
Сечение проводника AWG	20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	20 ... 14 (пересчитано согласно МЭК)
Номинальный ток	15 A
Максимальный ток нагрузки	15 A
Номинальное напряжение	320 В

Ширина	53,4 мм
Высота	29,1 мм
Глубина	34,3 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Стойкость к кратковременным токам 2,5 мм²	0,01 кA
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Нет

Срок службы
Циклы установки	100
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 60255-21-1:1996-05 (в соответствии)
Частота	10 Гц ... 150 Гц
Ускорение	1г (84,2 Гц ... 150 Гц)
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 60255-21-1:1996-05 (в соответствии)
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	11 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 61984

Тип монтажа	Монтаж на печатную плату

Коммерческие данные

Номер артикула	1080100
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	BE643X
GTIN	4055626801353
Вес/шт. (с упаковкой)	28,74 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85366990
Страна происхождения	PL

Классификация

Сертификаты

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250301
ECLASS-15.0	27250301

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
