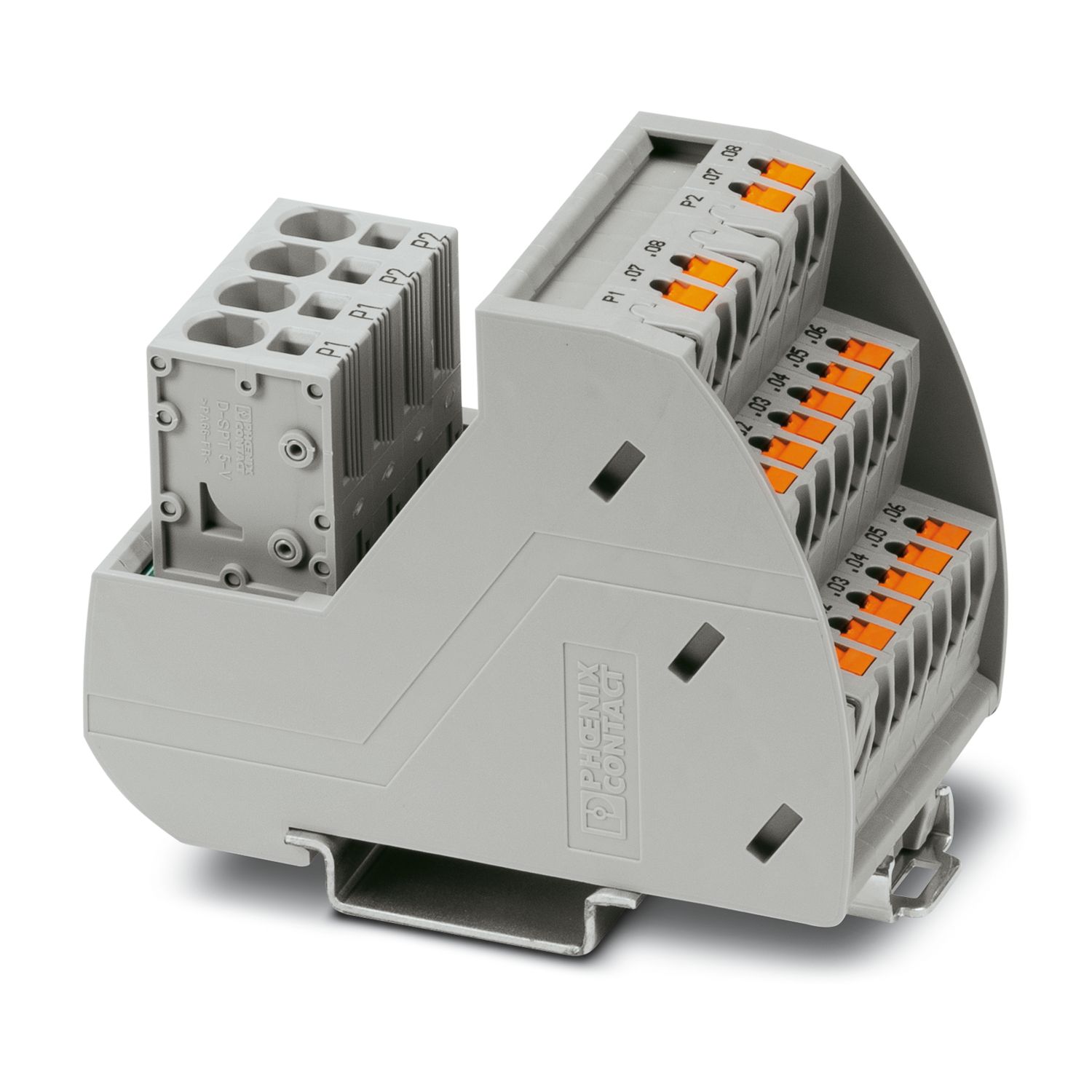

Модуль VARIOFACE для распределения питания с двумя шинами для распределения потенциалов (P1, P2), устанавливается на монтажные рейки NS 35. Ширина модуля: 41,9 мм
| С изолированным корпусом | Полиамид РА, неусиленный |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Тип изделия | Разветвитель цепей |
| Серия изделий | VARIOFACE Professional |
| Разъем для подачи потенциала | на каждый потенциал (P1, P2) 2 питающие / 8 распределительных клемм |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Номинальное напряжение UN | 250 В AC/DC |
| Макс. нагрузочная способность на ответвление | 15 A |
| Макс. суммарный ток всех ответвлений | 30 A (на потенциал) |
| Разъем для подачи потенциала | на каждый потенциал (P1, P2) 2 питающие / 8 распределительных клемм |
| Питание | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 15 мм |
| Количество точек подключения | 2 |
| Сечение жесткого провода | 0,25 мм² ... 6 мм² |
| Сечение гибкого провода | 0,25 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Распределение | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Количество точек подключения | 8 |
| Полюсов | 2 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |

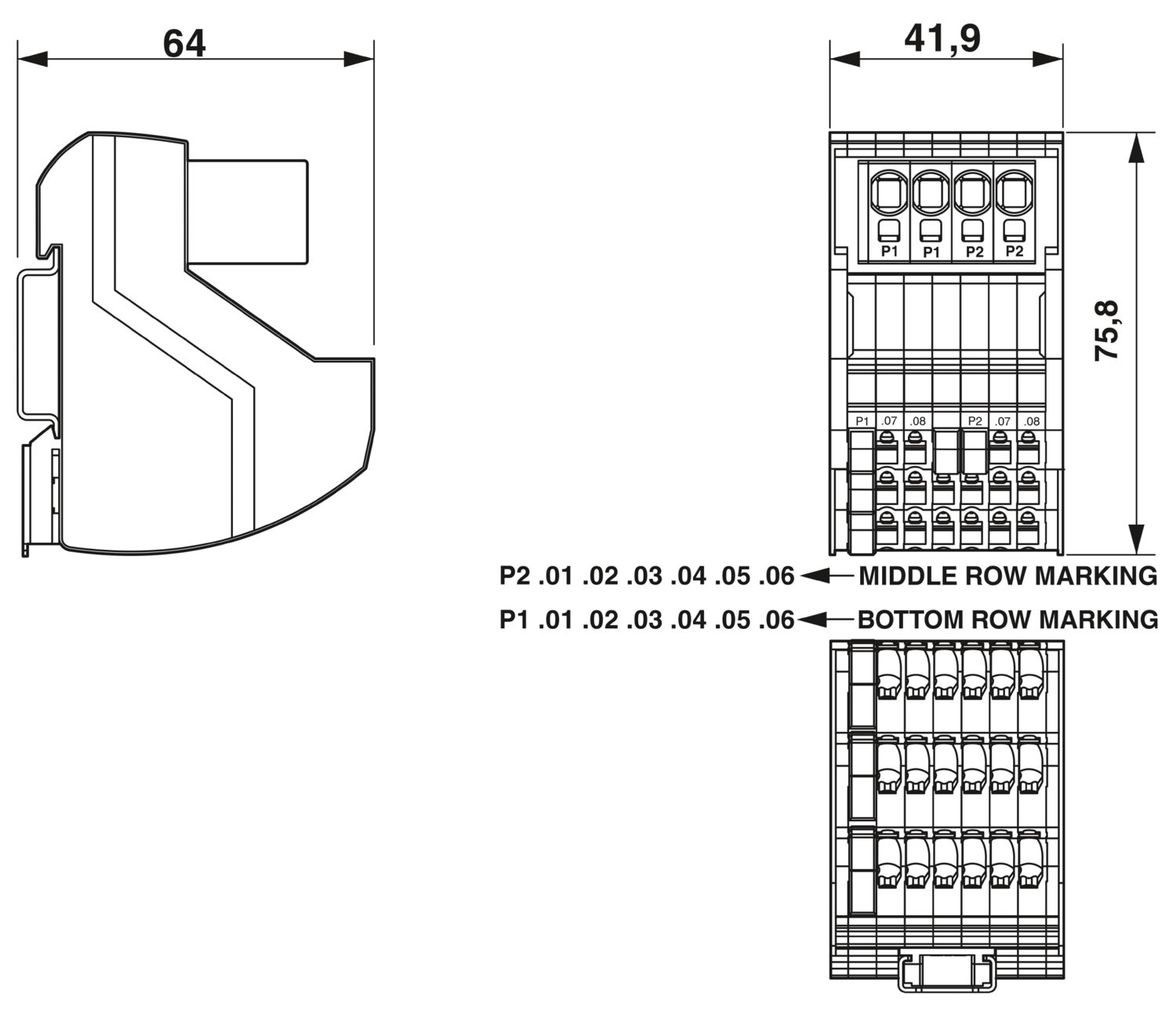

| Чертеж |
|
| Ширина | 41,9 мм |
| Высота | 75,8 мм |
| Глубина | 63 мм |
| Цвет | серый (RAL 7042) |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C (УКАЗАНИЕ: при макс. относительной влажности воздуха < 90%.) |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C (УКАЗАНИЕ: при макс. относительной влажности воздуха < 90%.) |
| Высота | < 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 90 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 90 % |
| Стандарты / нормативные документы | EN МЭК 61010-2-201 |
| Тип монтажа | Установка на монтажную рейку |
| Монтажное положение | на выбор |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Выход | 250 В | 15 A | 26 - 14 | |
| Вход | 250 В | 15 A | 24 - 8 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Выход | 250 В | 15 A | 26 - 14 | |
| Вход | 250 В | 15 A | 24 - 8 |
