TB 70 I - Проходные клеммы

3247194

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 192 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 70 мм², cечение: 16 мм² - 95 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: темно-серая

Подробная информация о продукте

Тип изделия	Проходная клемма
Серия изделий	TB
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	7,54 Вт

Количество точек подключения на ярус	2
Номинальное сечение	70 мм²
Номинальное сечение AWG	3/0
Резьба винтов	M8
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Момент затяжки	8 ... 10 Нм
Длина снятия изоляции	24 мм
Калиберная пробка	A11
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	16 мм² ... 95 мм²
Сечение проводника AWG	4 ... 3/0 (пересчитано согласно МЭК)
Сечение гибкого провода	25 мм² ... 70 мм²
Сечение гибкого проводника [AWG]	2 ... 2/0 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	16 мм² ... 70 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	16 мм² ... 70 мм²
2 жестких провода одинакового сечения	16 мм² ... 25 мм²
2 жестких провода одинакового сечения AWG	4 ... 3 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения	16 мм² ... 25 мм²
2 гибких провода одинакового сечения AWG	4 ... 3 (пересчитано согласно МЭК)
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	16 мм² ... 25 мм²
Номинальный ток	192 A
Максимальный ток нагрузки	192 A
Номинальное напряжение	1000 В
Номинальное сечение	70 мм²

Ширина	20,3 мм
Высота	70,5 мм
Глубина на NS 32	85 мм
Глубина на NS 35/15	87,5 мм

Цвет	серый B (RAL 7043)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 70 мм²	8,4 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	10 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	16 мм²/2,9 кг
	70 мм² /10,4 кг
	95 мм² /14 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3247194
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	BEK311
GTIN	4046356723572
Вес/шт. (с упаковкой)	153,91 g
Вес/шт. (без упаковки)	153,91 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	1000 В	192 A	6 - 3/0
Группа использования C
	1000 В	192 A	6 - 3/0

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

TB 70 I - Проходные клеммы

3247194

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

EAC

cULus Recognized

Совместимые изделия

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

TB 70 I - Проходные клеммы 3247194

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

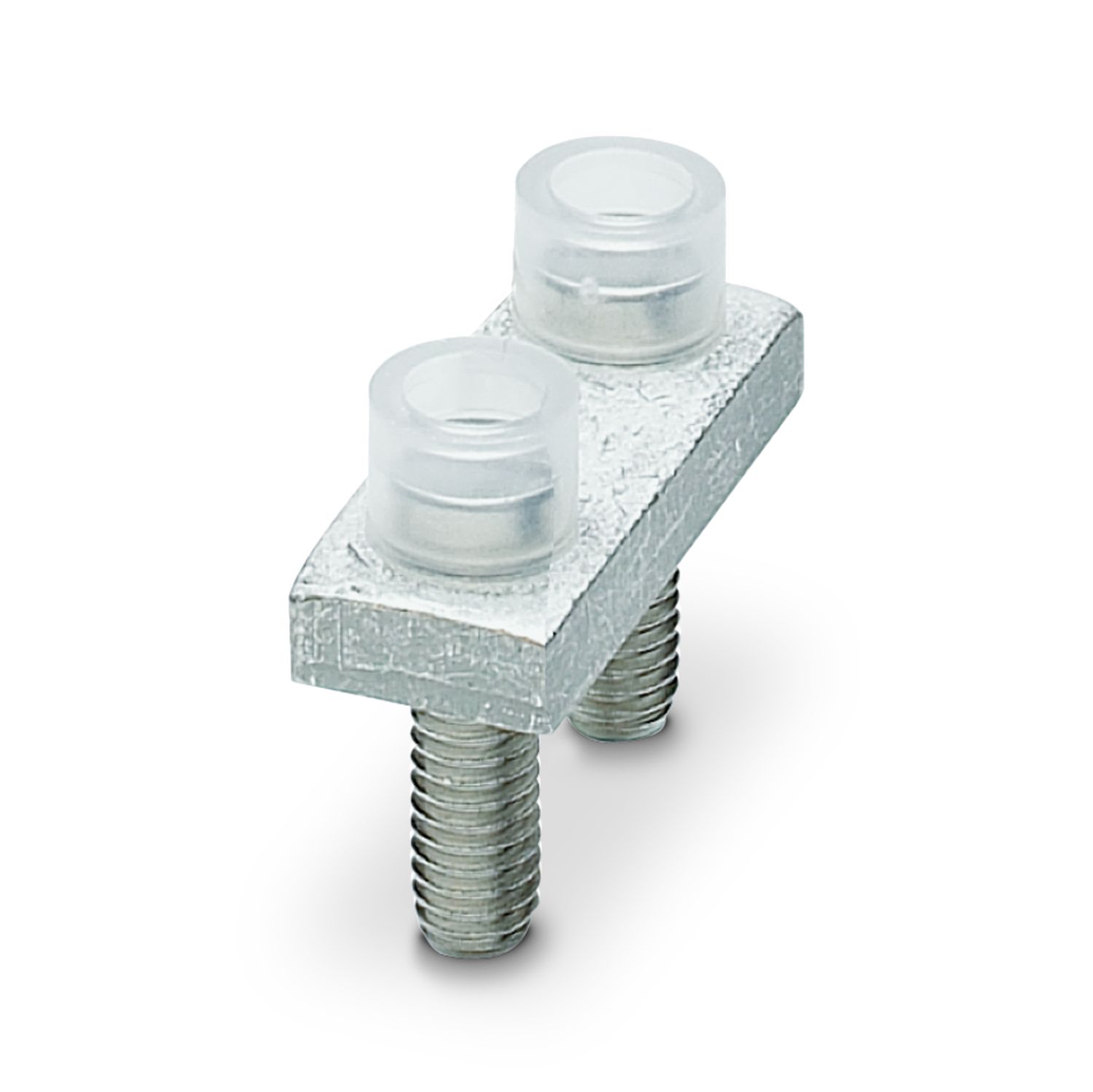

SCBI 2-20 N - Винтовой мостик 3247222
