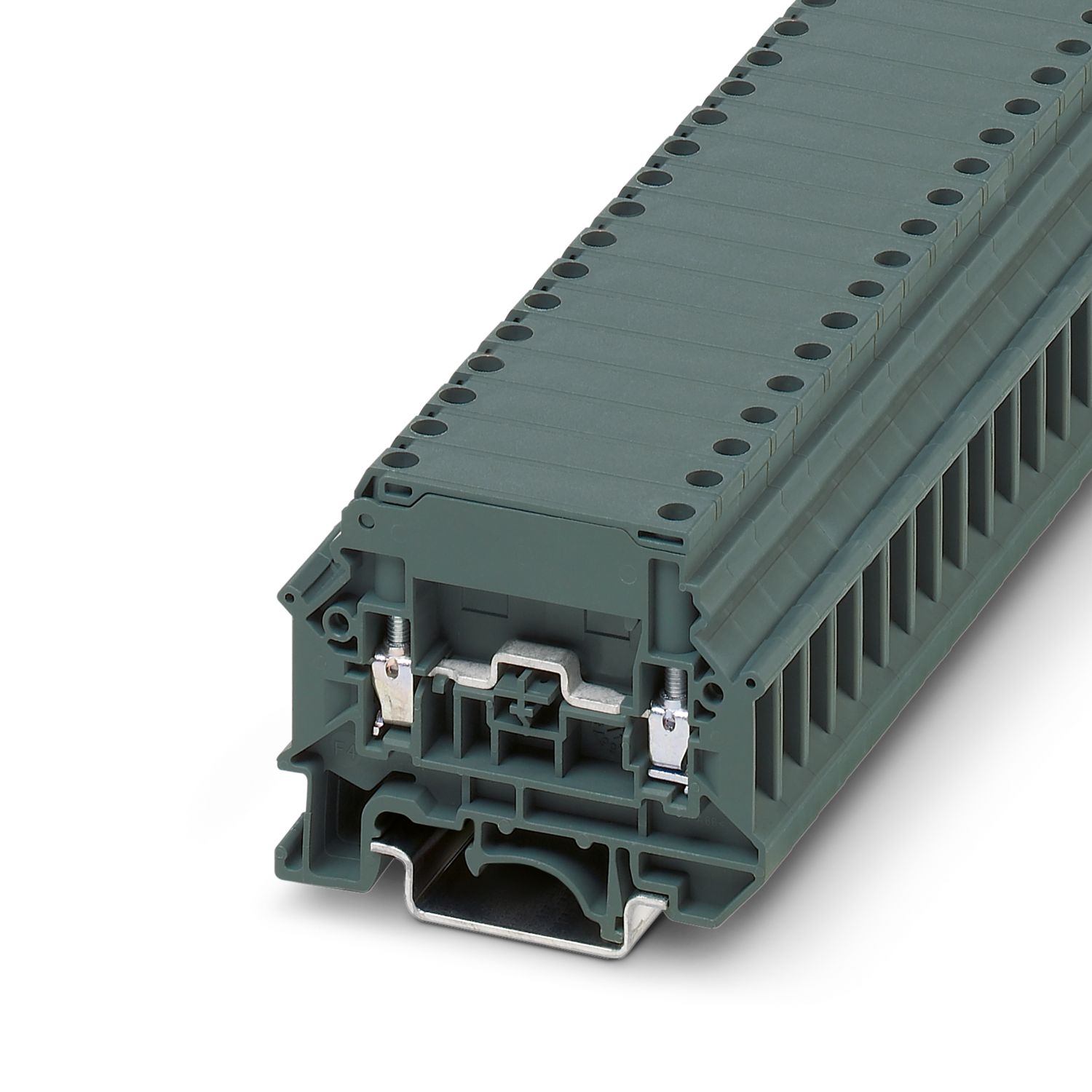

TB 4-MTD I - Проходные клеммы

3000605

Проходные клеммы, той же формы, что клемма предохранителя TB 4-HESI, номинальное напряжение: 800 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм², cечение: 0,5 мм² - 6 мм², монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: темно-серая

Подробная информация о продукте

Тип изделия	Клемма с размыкателем
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Номинальное сечение AWG	10
Резьба винтов	M3
Момент затяжки	0,5 ... 0,6 Нм
Длина снятия изоляции	8 мм
Калиберная пробка	A3
	B3
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 6 мм²
Сечение проводника AWG	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	0,5 мм² ... 4 мм²
Сечение с гибкой гребенчатой перемычкой	0,5 мм² ... 4 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	0,5 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой	0,5 мм² ... 1,5 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 1,5 мм²
2 жестких провода одинакового сечения AWG	20 ... 14 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения	0,5 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	20 ... 14 (пересчитано согласно МЭК)
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1,5 мм²
Номинальный ток	32 A
Максимальный ток нагрузки	32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	800 В
Номинальное сечение	4 мм²

Ширина	8,2 мм
Высота	58 мм
Глубина на NS 32	53 мм
Глубина на NS 35/7,5	48 мм
Глубина на NS 35/15	55,5 мм

Цвет	серый B (RAL 7043)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	4 мм²/0,9 кг
	6 мм²/1,4 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Частота	5 Гц ... 150 Гц
ASD-уровень	1,857 (м/с²)²//Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	3000605
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK211
GTIN	4046356708999
Вес/шт. (с упаковкой)	12,11 g
Вес/шт. (без упаковки)	11,074 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	30 A	20 - 10
Группа использования C
	600 В	30 A	20 - 10

Environmental product compliance
