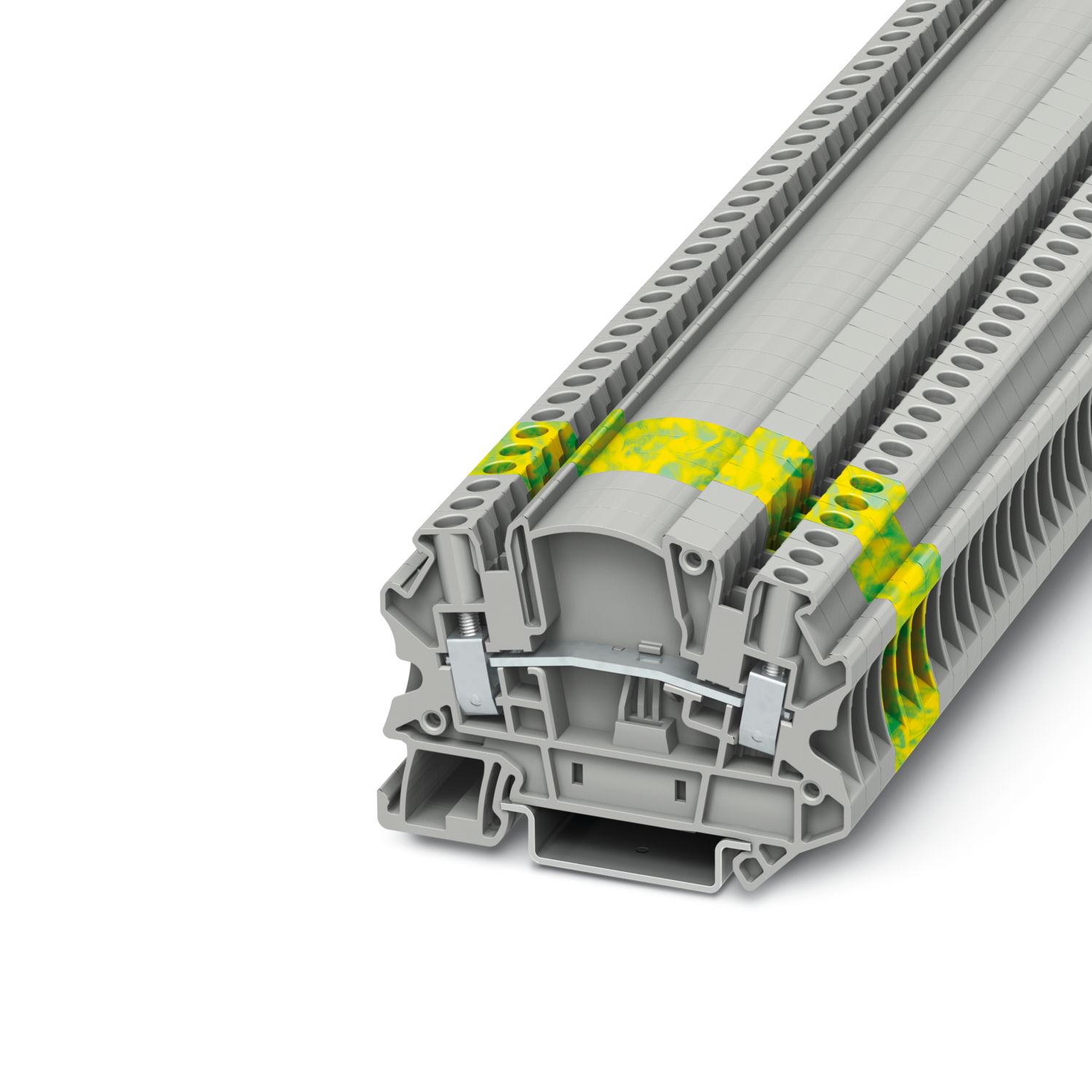

UTMED 4 - Проходные клеммы

3047465

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 32 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,14 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый

Тип изделия	Проходная клемма
Серия изделий	UT
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 2,5 мм²
Номинальный ток	32 A
Максимальный ток нагрузки	32 A (при сечении провода 6 мм²)
Номинальное напряжение	500 В

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	66 мм
Глубина на NS 35/7,5	49,5 мм
Глубина на NS 35/15	57 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
	Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Номер артикула	3047465
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1133
GTIN	4046356511377
Вес/шт. (с упаковкой)	12,713 g
Вес/шт. (без упаковки)	12,713 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Совместимые изделия

Принадлежности

Преимущества для вас

Компактная конструкция
