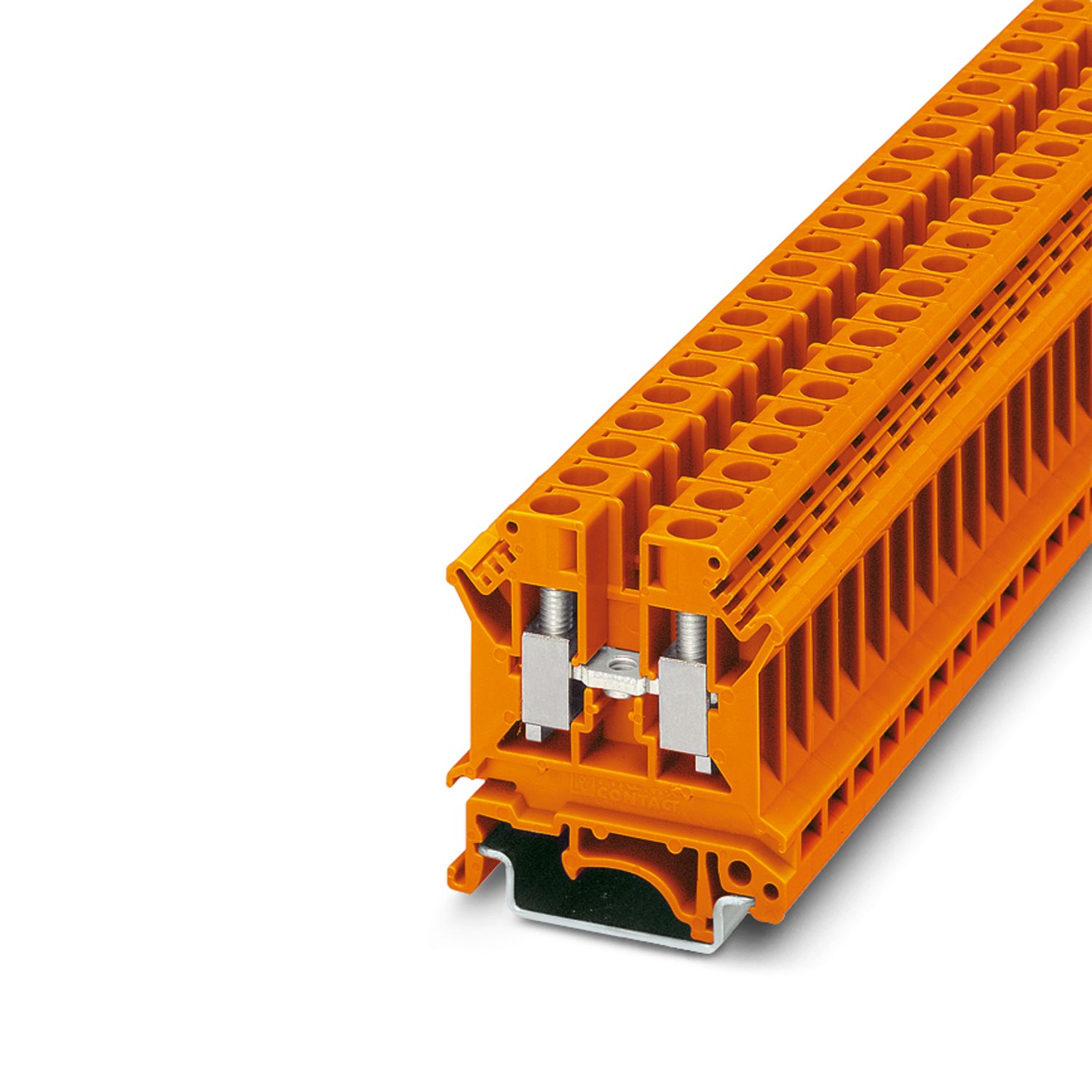

UK 6 N OG - Проходные клеммы - 3003305

Тип изделия	Проходная клемма
Полюсов	1
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Количество точек подключения на ярус	2
Номинальное сечение	6 мм²
1-этажные, подключение сверху и снизу
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 10 мм²
Сечение проводника AWG	24 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 6 мм²
Сечение с жесткой гребенчатой перемычкой	4 мм²
Сечение с гибкой гребенчатой перемычкой	4 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 4 мм²
Номинальный ток	41 A
Максимальный ток нагрузки	57 A (при сечении провода 10 мм²)
Номинальное напряжение	800 В
Номинальное сечение	6 мм²

Ширина	8,2 мм
Ширина крышки	1,8 мм

Цвет	оранжевый (RAL 2003)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	5 Н
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

UK 6 N OG - Проходные клеммы

3003305

Подробная информация о продукте

ETIM

UNSPSC

Совместимые изделия

Механические данные
Открытая боковая стенка	Да

Номер артикула	3003305
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE1211
GTIN	4017918240417
Вес/шт. (с упаковкой)	14,01 g
Вес/шт. (без упаковки)	13,184 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Тип монтажа	NS 35/7,5
Тип монтажа		NS 35/15
