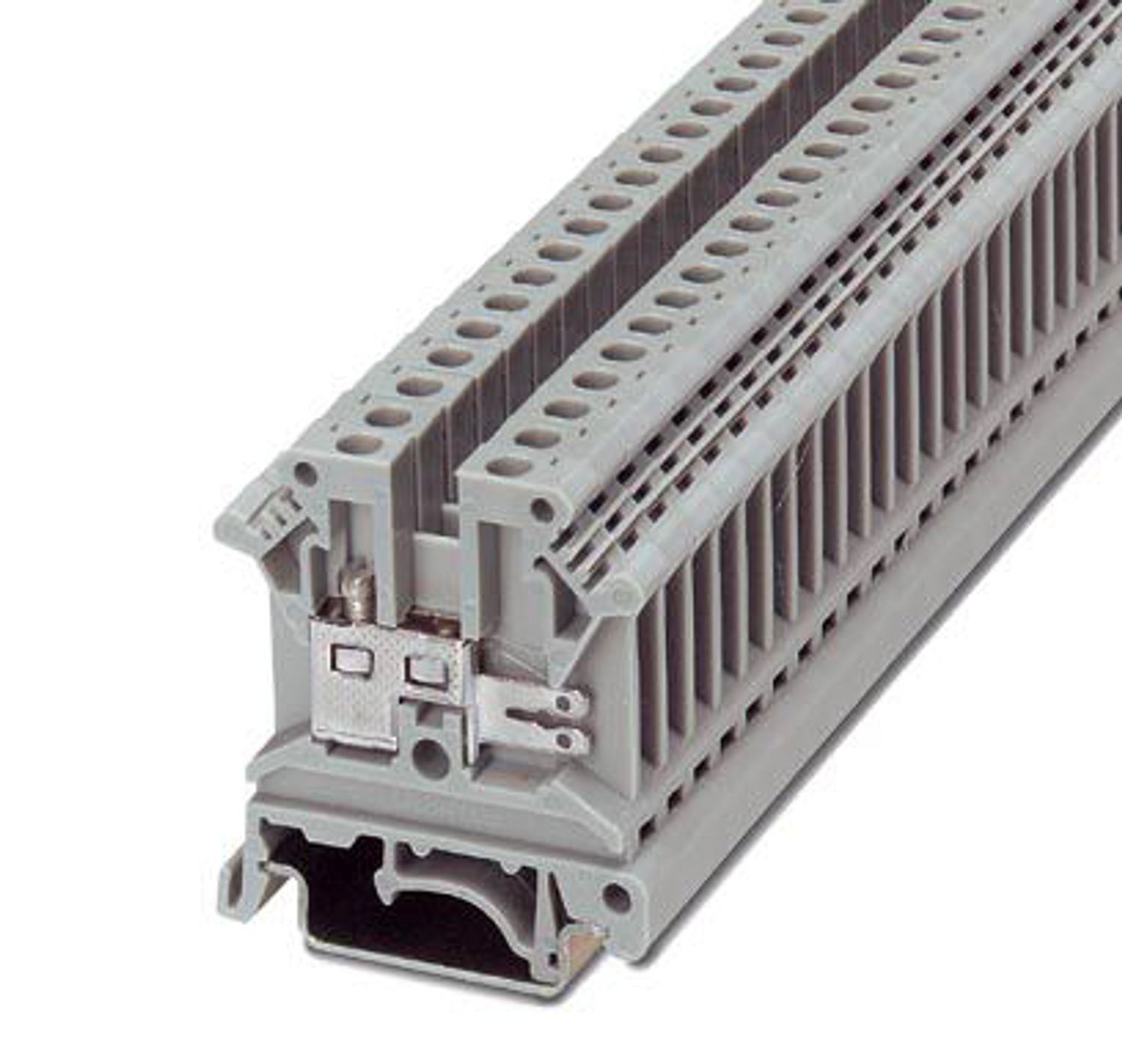

UK 4-FSR(2-2,8-0,8) - Проходные клеммы

3019014

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 20 A, 1. ярус, подключение слева, тип подключения: Винтовые зажимы, cечение: 0,2 мм² - 4 мм², 1. ярус, подключение справа, тип подключения: Подкл. плоского штекера, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

Тип изделия	Проходная клемма
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0 Вт

Количество точек подключения на ярус	2
1. ярус, подключение слева
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Подключение согласно стандарту	МЭК / EN
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	2,5 мм²
Сечение с гибкой гребенчатой перемычкой	2,5 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 2,5 мм²
Номинальный ток	20 A
Максимальный ток нагрузки	20 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	800 В
1. ярус, подключение справа
Подключение плоского штекера	6,3/2,8 x 0,8 мм
Подключение согласно стандарту	МЭК / EN
Номинальный ток	Значение тока для плоских штекеров согласно DIN 61210 зависит от номинального размера, материала и типа изоляции, а также от сечения кабеля
Номинальное напряжение	Значение тока для плоских штекерных разъемов согл. DIN 61210 зависит от размера, материала, типа изоляции гнезда для тестера и от сечения кабеля

Ширина	6,2 мм
Ширина крышки	1,8 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V2
Группа изоляционного материала	I
Изоляционный материал	PA

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК / EN
	МЭК / EN

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Номер артикула	3019014
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE511X
GTIN	4017918092122
Вес/шт. (с упаковкой)	8,585 g
Вес/шт. (без упаковки)	8,344 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
