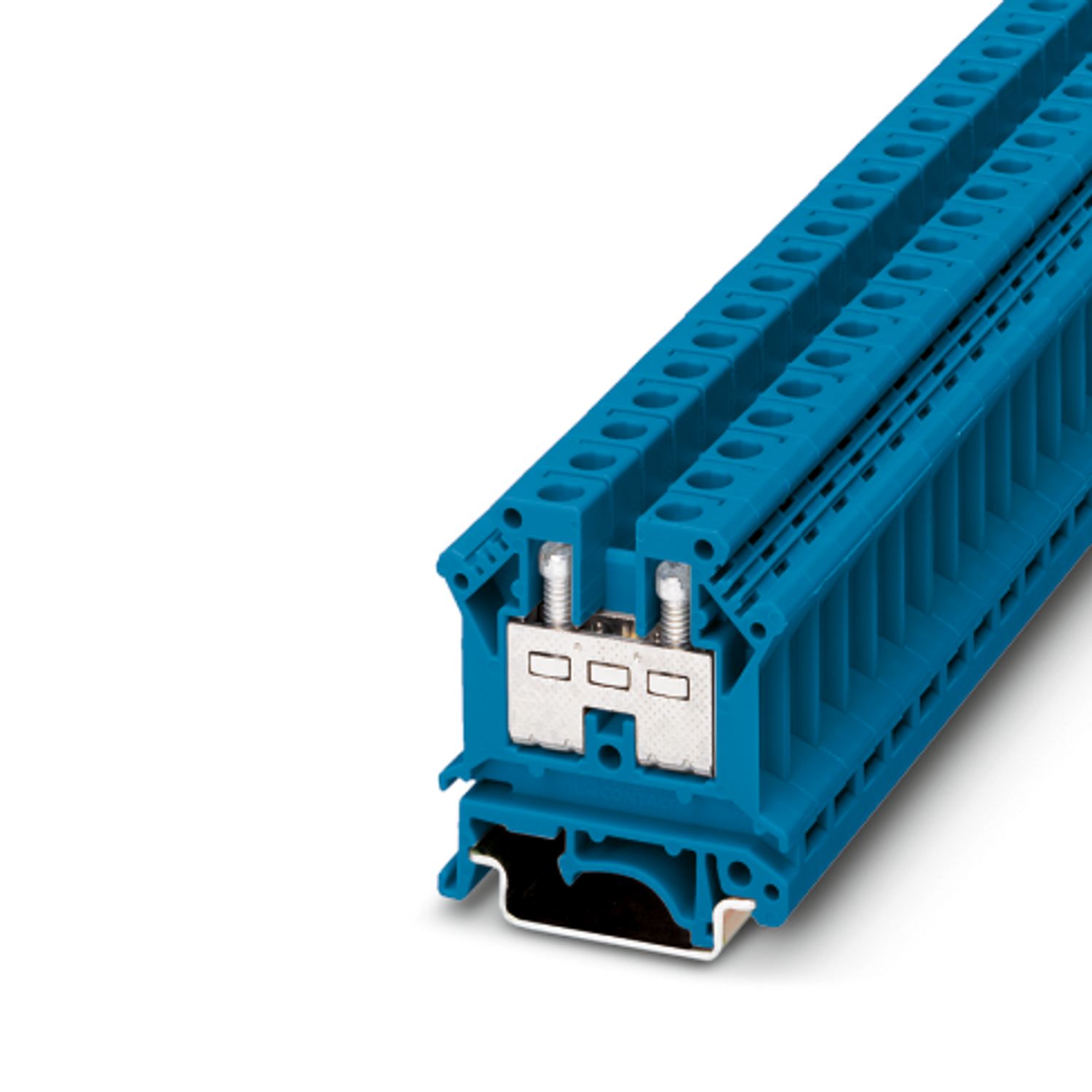

UK 10 BU - Проходные клеммы - 3005099

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Проходная клемма
Серия изделий	UK
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0 Вт

Характеристики клемм

Количество точек подключения на ярус	2
Ярус 1, подключение сверху и снизу
Тип подключения	Винтовые зажимы
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК / EN
Сечение жесткого провода	0,5 мм² ... 10 мм²
Сечение проводника AWG	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 4 мм²
Сечение с жесткой гребенчатой перемычкой	6 мм²
Сечение с гибкой гребенчатой перемычкой	6 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения	0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 4 мм²
Номинальный ток	57 A
Номинальное напряжение	800 В
Подключение согласно стандарту	UL
Сечение проводника AWG	26 ... 8 (пересчитано согласно МЭК)
Номинальный ток	50 A
Номинальное напряжение	600 В
Подключение согласно стандарту	CSA
Сечение проводника AWG	26 ... 8 (пересчитано согласно МЭК)
Номинальный ток	55 A
Номинальное напряжение	600 В

Размеры

Ширина	8,2 мм
Ширина крышки	1,8 мм
Высота	42,5 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Спецификации материала

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Стойкость к кратковременным токам 10 мм²	1,2 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	5 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	6 мм²/1,4 кг
	10 мм²/2 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК / EN
	UL
	CSA

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3005099
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1211
GTIN	4017918091033
Вес/шт. (с упаковкой)	15,77 g
Вес/шт. (без упаковки)	14,928 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	600 В	55 A	26 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	600 В	50 A	26 - 8

Environmental product compliance

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
