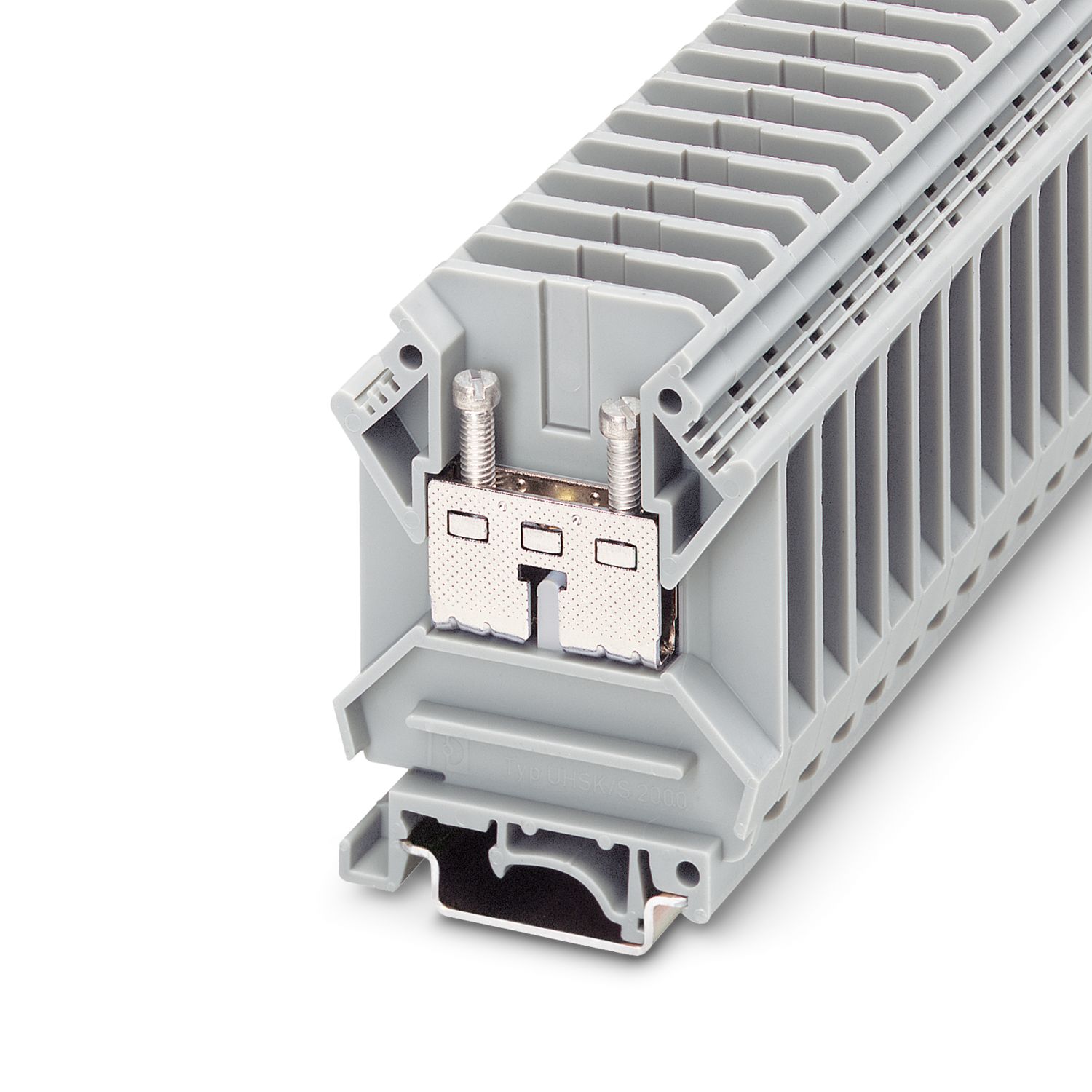

UHSK/S 2000 - Проходные клеммы

0704076

Проходные клеммы, номинальное напряжение: 2000 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 10 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

Подробная информация о продукте

Тип изделия	Проходная клемма
Серия изделий	UHSK
Количество точек подключения	2
Количество рядов	1
Потенциалы	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	12 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Количество точек подключения на ярус	2
Номинальное сечение	6 мм²
1-этажные, подключение сверху и снизу
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм
Длина снятия изоляции	15 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 10 мм²
Сечение проводника AWG	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 6 мм²
2 гибких провода одинакового сечения	0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 6 мм²
Номинальный ток	41 A (для кабеля сечением 6 мм²)
Максимальный ток нагрузки	57 A (при сечении провода 10 мм²)
Номинальное напряжение	2000 В (при закрытом клеммном гнезде)

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	0704021 D-UHSK 2000
	1205066 SZS 1,0X4,0 VDE
	1201442 E/UK
Данные перемычки	51 A (10 мм²)
Повышение температуры Ex	40 К (57 A / 10 мм²)
при перемыкании перемычкой	1100 В
Расчетное напряжение изоляции	1000 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	1100 В
Расчетный ток	41 A
Максимальный ток нагрузки	57 A
Проходное сопротивление	0,3 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	1,5 Нм ... 1,8 Нм
Номинальное сечение	6 мм²
Номинальное сечение AWG	10
Возможности подключения, жесткие проводники	0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG	20 ... 8
Возможности подключения, гибкие проводники	0,5 мм² ... 6 мм²
Сечение подключаемого провода AWG	20 ... 10
2 жестких провода одинакового сечения	0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения AWG	20 ... 10
2 гибких провода одинакового сечения	0,5 мм² ... 6 мм²
2 гибких провода одинакового сечения AWG	20 ... 10

Ширина	10,2 мм
Ширина крышки	2 мм
Высота	52 мм
Глубина на NS 32	75,5 мм
Глубина на NS 35/7,5	70,5 мм
Глубина на NS 35/15	78 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	14,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Стойкость к кратковременным токам 10 мм²	1,2 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	3,5 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	5 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	6 мм²/1,4 кг
	10 мм²/2 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	0704076
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE1211
GTIN	4017918003661
Вес/шт. (с упаковкой)	27,11 g
Вес/шт. (без упаковки)	25,602 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	600 В	25 A	26 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	50 A	26 - 8
Группа использования C
	600 В	50 A	26 - 8
Группа использования F
	1000 В	50 A	26 - 8
Группа использования E
	1000 В	50 A	26 - 8

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Все универсальные клеммы серии UK... можно эксплуатировать во взрывоопасной среде Ex e согласно МЭК/EN 60079

Номер соответствующего сертификата ЕС о прохождении образцом специальных испытаний на соответствие требованиям в области взрывозащиты приведен в техническимх данных

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

UHSK/S 2000 - Проходные клеммы

0704076

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

CSA

cULus Recognized

DNV

EAC Ex

IECEx

ATEX

CCC

EAC Ex

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

UHSK/S 2000 - Проходные клеммы 0704076

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

FBI 10-10 - Винтовая перемычка 0203276

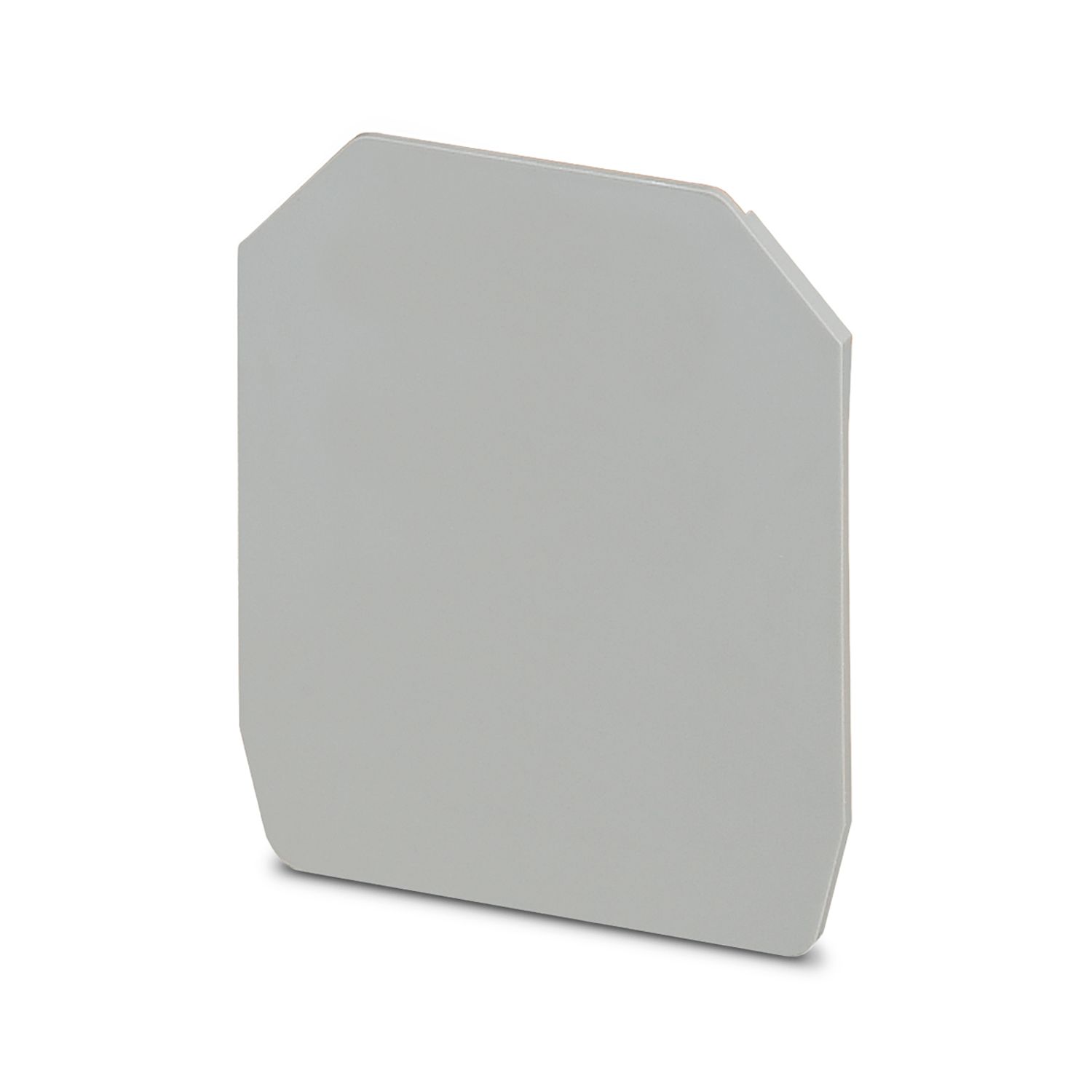

D-UHSK 2000 - Концевая крышка 0704021
