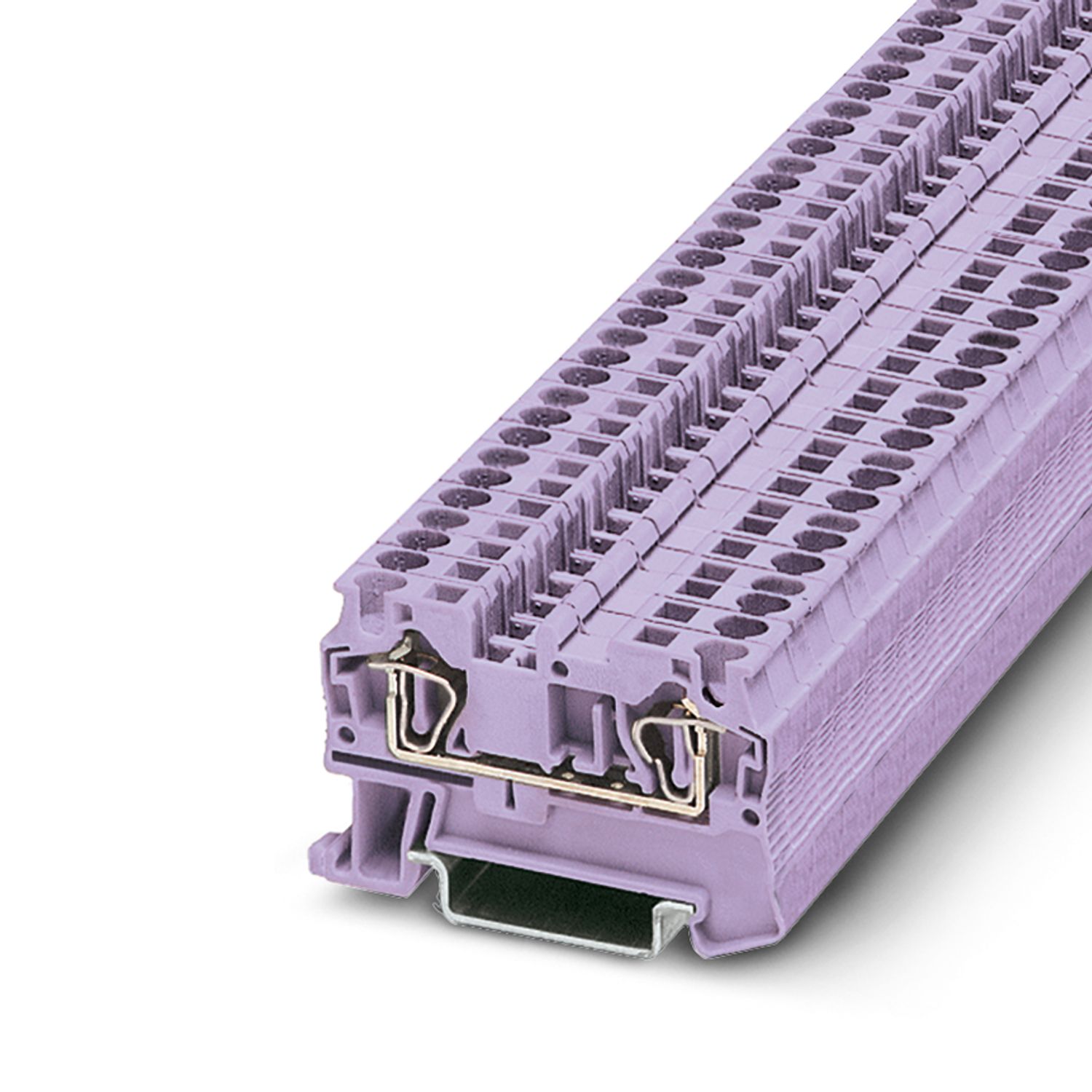

ST 4 VT - Проходные клеммы - 3031365

Тип изделия	Проходная клемма
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
1. ярус
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,08 мм² ... 6 мм²
Сечение проводника AWG	28 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1 мм²
Номинальный ток	32 A
Максимальный ток нагрузки	40 A (для кабеля сечением 6 мм²)
Номинальное напряжение	800 В
Номинальное сечение	4 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3030420 D-ST 4
		3030721 ATP-ST 4
		1204517 SZF 1-0,6X3,5
		3022276 CLIPFIX 35-5
		3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-6 / 3030336
		Перемычка / FBS 3-6 / 3030242
		Перемычка / FBS 4-6 / 3030255
		Перемычка / FBS 5-6 / 3030349
		Перемычка / FBS 10-6 / 3030271
		Перемычка / FBS 20-6 / 3030365
Данные перемычки	28 A (4 мм²)
Повышение температуры Ex	40 К (33,4 A / 4 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- для соединения несмежных клемм через PE-клемму	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	30 A
Максимальный ток нагрузки	34,5 A
Проходное сопротивление	0,63 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	4 мм²
Номинальное сечение AWG	12
Возможности подключения, жесткие проводники	0,08 мм² ... 6 мм²
Сечение подключаемого провода AWG	28 ... 10
Возможности подключения, гибкие проводники	0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG	28 ... 12

Ширина	6,2 мм
Ширина крышки	2,2 мм

Цвет	фиолетовый (RAL 4005)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Результат		Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,25 мм²/0,2 кг
		4 мм²/0,9 кг
		6 мм²/1,4 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

ST 4 VT - Проходные клеммы

3031365

Подробная информация о продукте

ETIM

UNSPSC

Совместимые изделия

Преимущества для вас

Механические данные
Открытая боковая стенка	Да

Номер артикула	3031365
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE2111
GTIN	4046356653565
Вес/шт. (с упаковкой)	8,671 g
Вес/шт. (без упаковки)	8,671 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Тип монтажа	NS 35/7,5
Тип монтажа		NS 35/15
