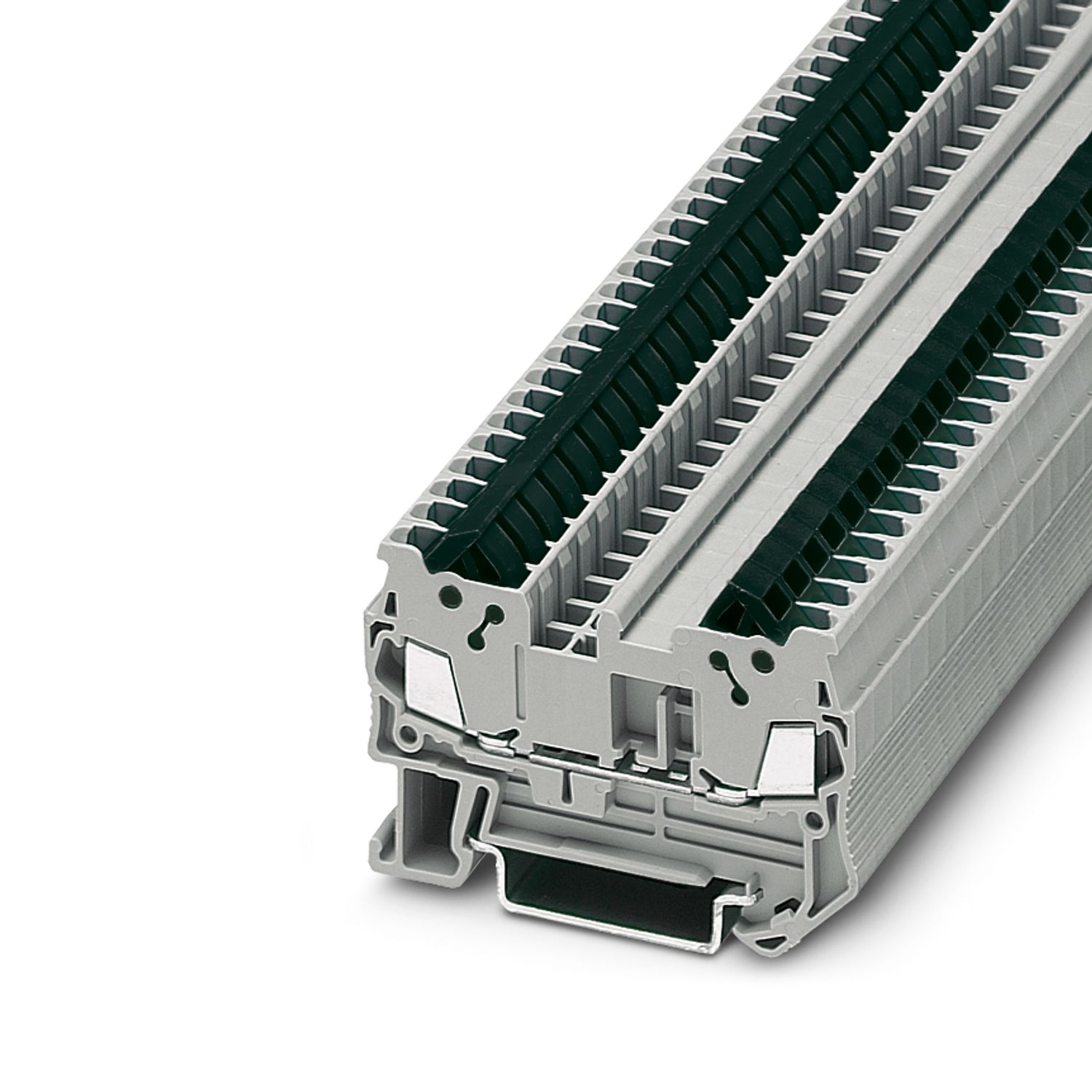

QTC 1,5 L BK - Клемма быстрого монтажа - 3205021

Тип изделия	Проходная клемма
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Частота подключения/отключения при одинаковом сечении	100
Номинальное сечение	1,5 мм²
1. ярус
Материал, изоляция проводника	ПВХ / PE
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение проводника AWG	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	24 ... 16 (пересчитано согласно МЭК)
Сечение кабеля датчика	0,25 мм² ... 0,34 мм²
Номинальный ток	17,5 A
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение	800 В
Номинальное сечение	1,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3205161 D-QTC 1,5
		3206209 ATP-QTC
		1204517 SZF 1-0,6X3,5
		3022276 CLIPFIX 35-5
		3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-5 / 3030161
		Перемычка / FBS 3-5 / 3030174
		Перемычка / FBS 4-5 / 3030187
		Перемычка / FBS 5-5 / 3030190
		Перемычка / FBS 10-5 / 3030213
		Перемычка / FBS 20-5 / 3030226
Данные перемычки	16,5 A (1,5 мм²)
Повышение температуры Ex	40 К (18,6 A / 1,5 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	16,5 A
Максимальный ток нагрузки	16,5 A
Проходное сопротивление	1 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	16
Возможности подключения, жесткие проводники	0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	24 ... 16
Возможности подключения, гибкие проводники	0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	24 ... 16
Частота подключения/отключения при одинаковом сечении	100

Ширина	5,2 мм
Ширина крышки	2,2 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Условия окружающей среды
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Тип монтажа	NS 35/7,5
Тип монтажа		NS 35/15

Номер артикула	3205021
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE3111
GTIN	4046356752046
Вес/шт. (с упаковкой)	8,745 g
Вес/шт. (без упаковки)	8,26 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

QTC 1,5 L BK - Клемма быстрого монтажа

3205021

Подробная информация о продукте

ETIM

UNSPSC

Совместимые изделия

Преимущества для вас

Механические данные
Открытая боковая стенка	Да

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
