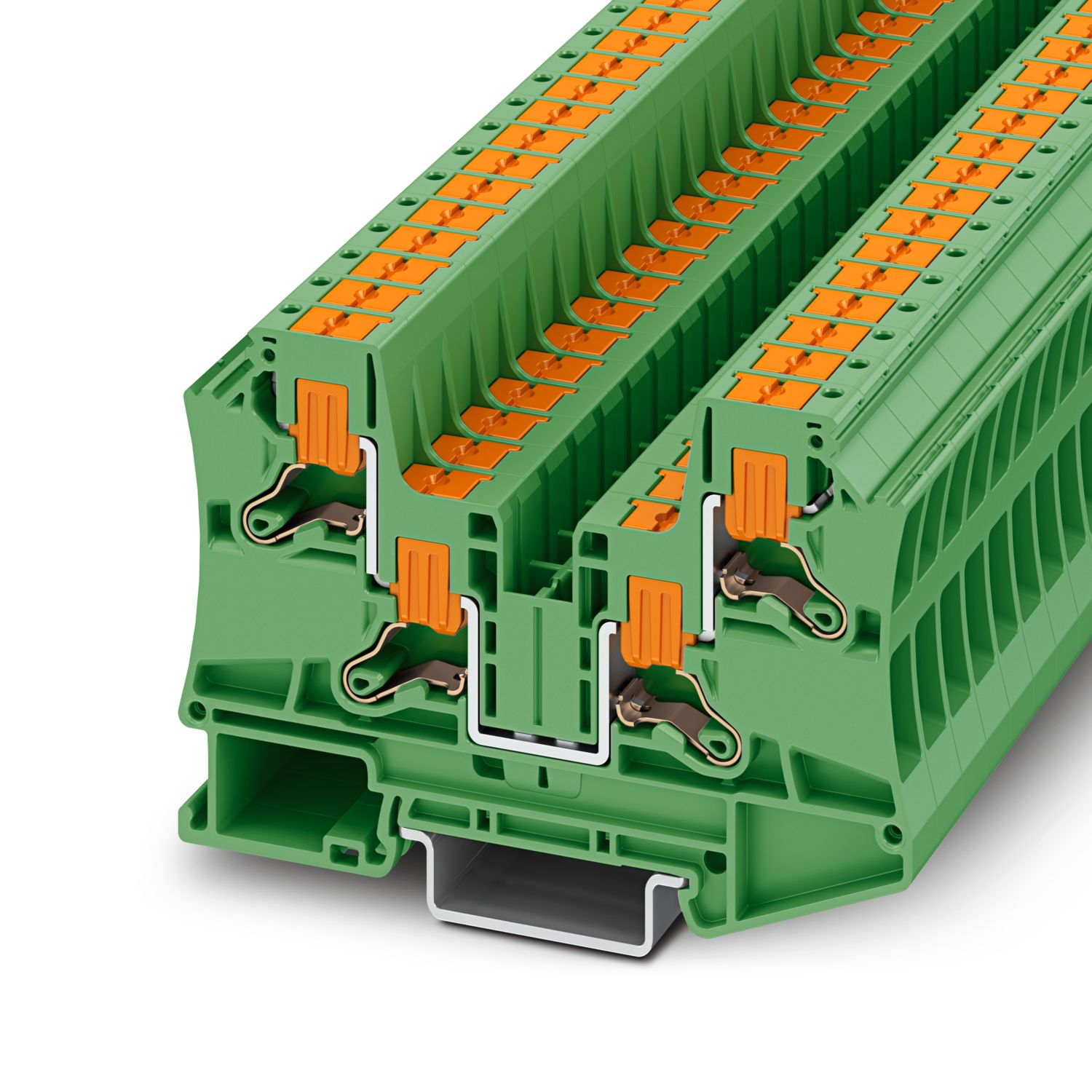

PTV 6-QUATTRO GN - Проходные клеммы - 1291930

Подробная информация о продукте

Технические характеристики

Примечания

Общая информация
Указание	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.

Характеристики изделий

Тип изделия	Проходная клемма
Серия изделий	PTV
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность
Полюсов	1
Количество точек подключения	4
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Характеристики клемм

Количество точек подключения на ярус	4
Номинальное сечение	6 мм²
Длина снятия изоляции	10 мм ... 12 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 10 мм²
Сечение проводника AWG	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 6 мм²
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)	0,5 мм² ... 4 мм²
Номинальный ток	41 A
Максимальный ток нагрузки	52 A (при сечении жесткого провода 10 мм²)
Номинальное напряжение	1000 В
Номинальное сечение	6 мм²
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	1,5 мм² ... 10 мм²
Сечение жесткого провода [AWG]	16 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	4 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	2,5 мм² ... 6 мм²

Данные по взрывозащищенности

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	1180930 D-PTV 6-QUATTRO
		1182214 DS-PTV 6
		3022276 CLIPFIX 35-5
		1212602 SZS 0,6X3,5 VDE
Список перемычек	Перемычка / FBS 2-8 / 3030284
		Перемычка / FBS 3-8 / 3030297
		Перемычка / FBS 4-8 / 3030307
		Перемычка / FBS 5-8 / 3030310
		Перемычка / FBS 6-8 / 3032470
		Перемычка / FBS 10-8 / 3030323
Данные перемычки	36 A (6 мм²)
Повышение температуры Ex	40 К (35 A/6 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- для соединения несмежных клемм через PE-клемму	352 В
- перемычки требуемой длины	220 В
- перемычки требуемой длины с крышкой	275 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	35 A (6 мм²)
Максимальный ток нагрузки	45 A (10 мм²)
Проходное сопротивление	0,7 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	6 мм²
Номинальное сечение AWG	10
Возможности подключения, жесткие проводники	0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG	20 ... 8
Возможности подключения, гибкие проводники	0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG	20 ... 8

Размеры

Ширина	8,2 мм
Ширина крышки	2,2 мм
Высота	84,7 мм
Глубина	57,6 мм
Глубина на NS 35/7,5	59,1 мм
Глубина на NS 35/15	66,6 мм

Спецификации материала

Цвет	зеленый (RAL 6021)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA 6.6
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	6 мм²/1,4 кг
	10 мм²/2 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1291930
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	100 Количество
Ключ изделия	BE2313
GTIN	4063151524265
Вес/шт. (с упаковкой)	25 g
Вес/шт. (без упаковки)	25 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,5 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,5 - 10

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
