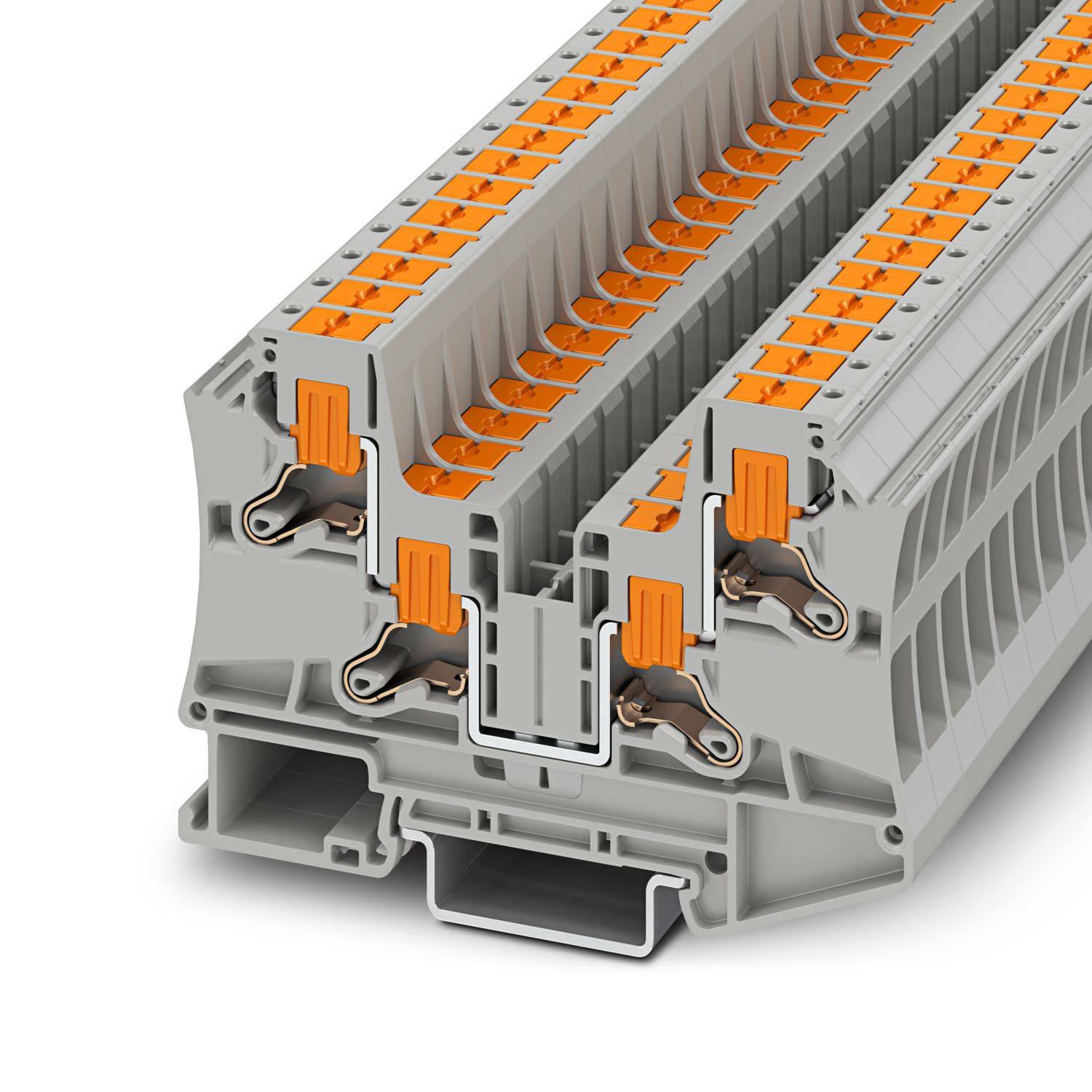

PTV 6-QUATTRO - Проходные клеммы - 1116871

Подробная информация о продукте

Общая информация
Указание	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.

Тип изделия	Проходная клемма
Серия изделий	PTV
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность
Полюсов	1
Количество точек подключения	4
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Количество точек подключения на ярус	4
Номинальное сечение	6 мм²
Длина снятия изоляции	10 мм ... 12 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 10 мм²
Сечение проводника AWG	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 6 мм²
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)	0,5 мм² ... 4 мм²
Номинальный ток	41 A
Максимальный ток нагрузки	52 A (при сечении жесткого провода 10 мм²)
Номинальное напряжение	1000 В
Номинальное сечение	6 мм²
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	1,5 мм² ... 10 мм²
Сечение жесткого провода [AWG]	16 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	4 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	2,5 мм² ... 6 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	1180930 D-PTV 6-QUATTRO
	1182214 DS-PTV 6
	3022276 CLIPFIX 35-5
	1212602 SZS 0,6X3,5 VDE
Список перемычек	Перемычка / FBS 2-8 / 3030284
	Перемычка / FBS 3-8 / 3030297
	Перемычка / FBS 4-8 / 3030307
	Перемычка / FBS 5-8 / 3030310
	Перемычка / FBS 6-8 / 3032470
	Перемычка / FBS 10-8 / 3030323
Данные перемычки	36 A (6 мм²)
Повышение температуры Ex	40 К (35 A/6 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
- для соединения несмежных клемм через PE-клемму	352 В
- перемычки требуемой длины	220 В
- перемычки требуемой длины с крышкой	275 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	35 A (6 мм²)
Максимальный ток нагрузки	45 A (10 мм²)
Проходное сопротивление	0,7 мΩ
Параметры подключения Ex Общие информация
Номинальное сечение	6 мм²
Номинальное сечение AWG	10
Возможности подключения, жесткие проводники	0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG	20 ... 8
Возможности подключения, гибкие проводники	0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG	20 ... 8

Ширина	8,2 мм
Ширина крышки	2,2 мм
Высота	84,7 мм
Глубина	57,6 мм
Глубина на NS 35/7,5	59,1 мм
Глубина на NS 35/15	66,6 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA 6.6
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	6 мм²/1,4 кг
	10 мм²/2 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	1116871
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE2313
GTIN	4063151043902
Вес/шт. (с упаковкой)	24,9 g
Вес/шт. (без упаковки)	25,14 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,5 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	40 A	20 - 8
Группа использования C
	600 В	40 A	20 - 8
Группа использования F
	1000 В	40 A	20 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,5 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	600 В	40 A	20 - 8
Группа использования C
