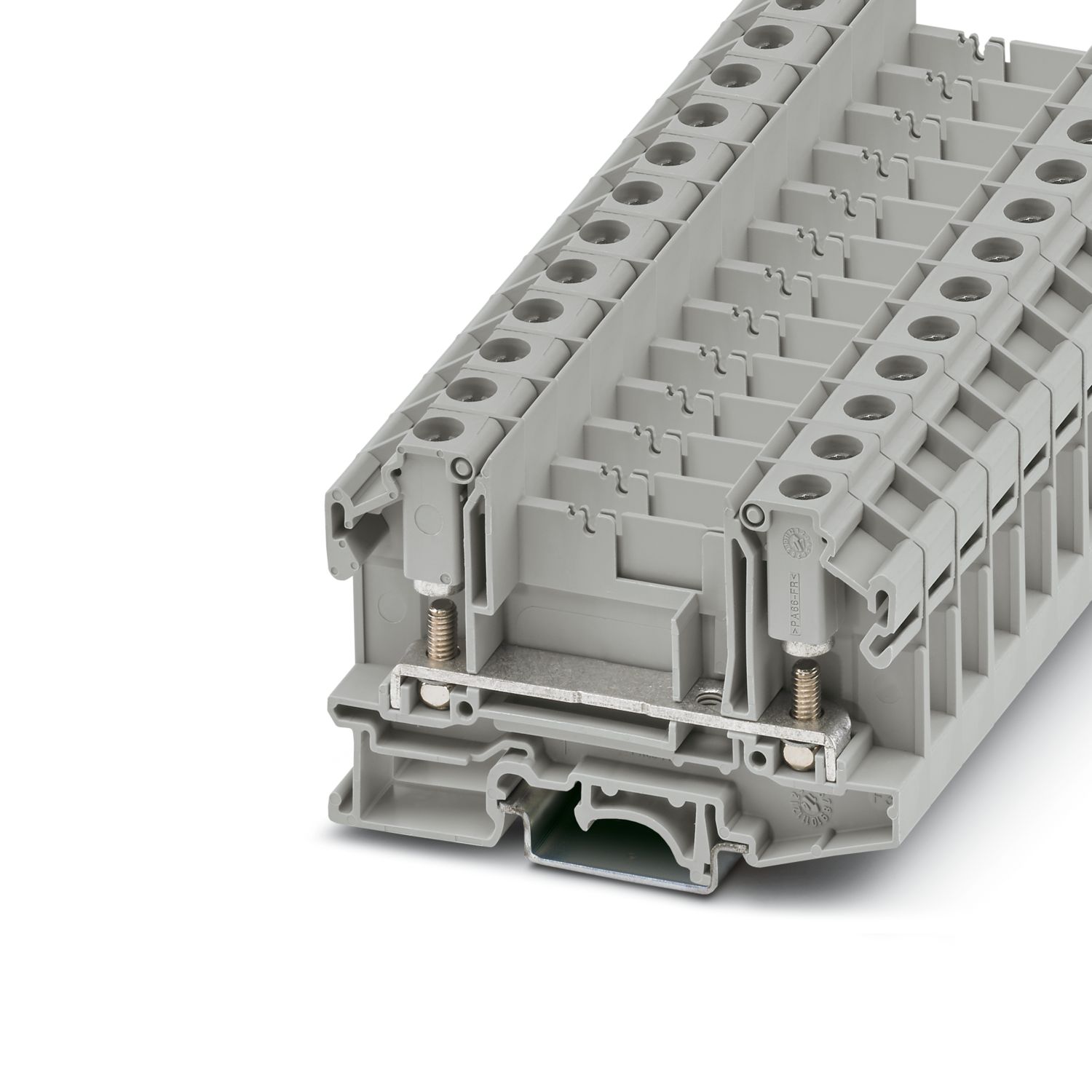

OTTAD 6/SB-P/P - Проходные клеммы

1033182

Проходные клеммы, с винтами для крепления контрольного штекера, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Болтовые клеммы, Расчетное сечение: 6 мм², 1. ярус, cечение: 0,1 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

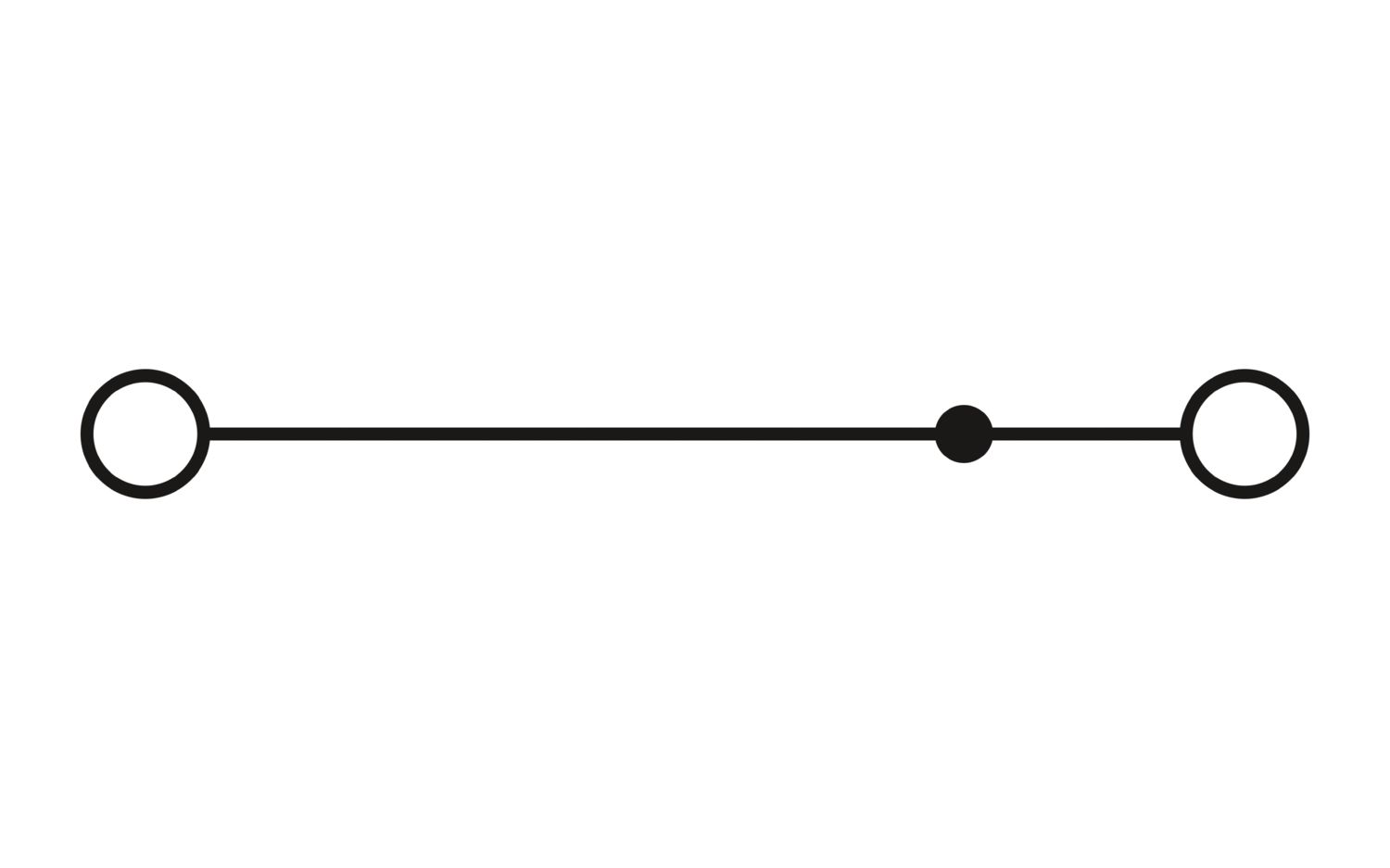

Подробная информация о продукте

Тип изделия	Проходная клемма
Серия изделий	OTTA
Количество точек подключения	2
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Количество точек подключения на ярус	2
Номинальное сечение	6 мм²
1. ярус
Резьба винтов	M4
Указание	Болты для зажимов
Момент затяжки	1,5 ... 1,8 Нм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,1 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,1 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,1 мм² ... 6 мм²
Номинальный ток	41 A
Максимальный ток нагрузки	41 A (для кабеля сечением 6 мм²)
Номинальное напряжение	1000 В (Номинальное напряжение приведено для изолированного кабельного наконечника)
Номинальное сечение	6 мм²
Подсоединение кабельного наконечника DIN 46234:1980-03
Подключение согласно стандарту	DIN 46234:1980-03
Сечение	0,1 мм² ... 6 мм²
Сечение AWG	(пересчитано согласно МЭК)
Наружный диаметр	4,3 мм
Ширина	9,6 мм
Диаметр болта	4 мм
Цвет маркировки, круглый кабельный наконечник : красный	1,5 мм²
Цвет маркировки, круглый кабельный наконечник : синий	2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый	6 мм²
Подключение согласно стандарту	DIN 46237:1970-07
Сечение	0,5 мм² ... 2,5 мм²
Сечение AWG	(пересчитано согласно МЭК)
Наружный диаметр	4,3 мм
Ширина	9,6 мм
Диаметр болта	4 мм

Ширина	11 мм
Ширина крышки	1,5 мм
Высота	79,2 мм
Глубина на NS 32	57 мм
Глубина на NS 35/7,5	52 мм
Глубина на NS 35/15	59,5 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
	Испытание пройдено
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	5 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
	0,25 мм²/0,2 кг
	6 мм²/1,4 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	1033182
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE4533
GTIN	4055626537887
Вес/шт. (с упаковкой)	30,052 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85369010
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,2 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	41 A		0,2 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	600 В	30 A
Группа использования C
	600 В	30 A
Группа использования F
	800 В	30 A

Environmental product compliance

Совместимые изделия

Принадлежности

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
