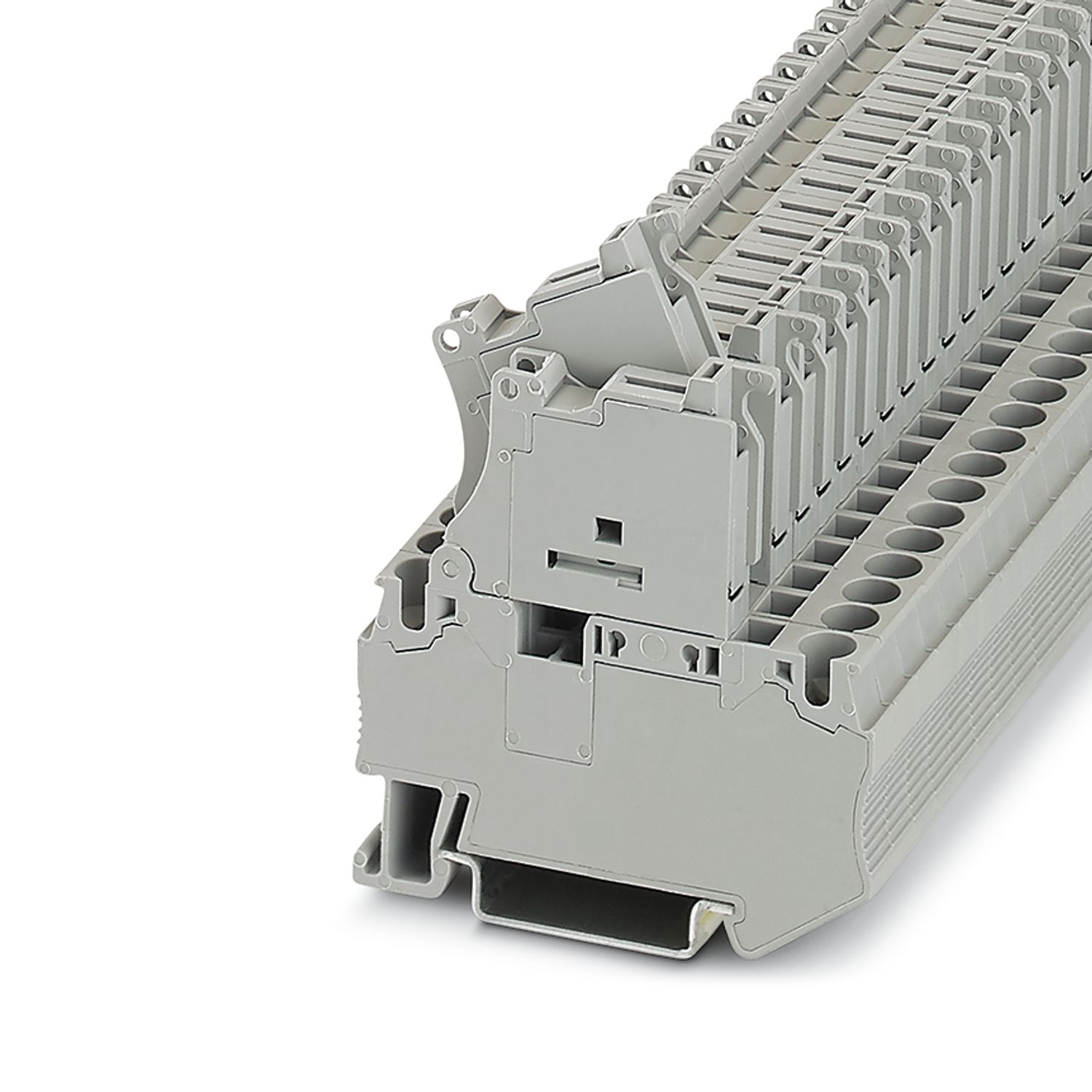

ST 4-HESI (5X20) GY/GY - Клемма для предохранителя - 3039890

Подробная информация о продукте

Тип изделия	Предохранительная клемма
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Тип предохранителя	Стекло / керамика / ...
Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт
Предохранитель	G / 5 x 20
Рассеиваемая мощность, макс.	макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
	макс. 1,6 Вт (совместноe расположениe с несколькими клеммными блоками предохранителя при перегрузки )
	макс. 4 Вт (oтдельное расположение клеммного блока предохранителя при коротком замыкании)
	макс. 2,5 Вт (cовместное расположение с несколькими клеммными блоками предохранителя при коротком замыкании)

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
1. ярус
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-3
Сечение жесткого провода	0,08 мм² ... 6 мм²
Сечение проводника AWG	28 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1 мм²
Номинальный ток	6,3 A
Максимальный ток нагрузки	6,3 A (Ток определяется установленным предохранителем.)
Номинальное напряжение	500 В
Номинальное сечение	1 мм²

Ширина	6,2 мм
Высота	61,5 мм
Глубина на NS 35/7,5	62,5 мм
Глубина на NS 35/15	70 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Нет

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	5 - 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-3

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3039890
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2134
GTIN	4017918936822
Вес/шт. (с упаковкой)	15,53 g
Вес/шт. (без упаковки)	14,7 g
Номер таможенного тарифа	85369095
Страна происхождения	TR

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	10 A	28 - 10
Группа использования C
	300 В	10 A	28 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	6,3 A		0,08 - 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	10 A	28 - 10
Группа использования D
	300 В	10 A	28 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	6,3 A		0,08 - 4

Environmental product compliance

ECLASS-13.0	27250113
ECLASS-15.0	27250113

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
