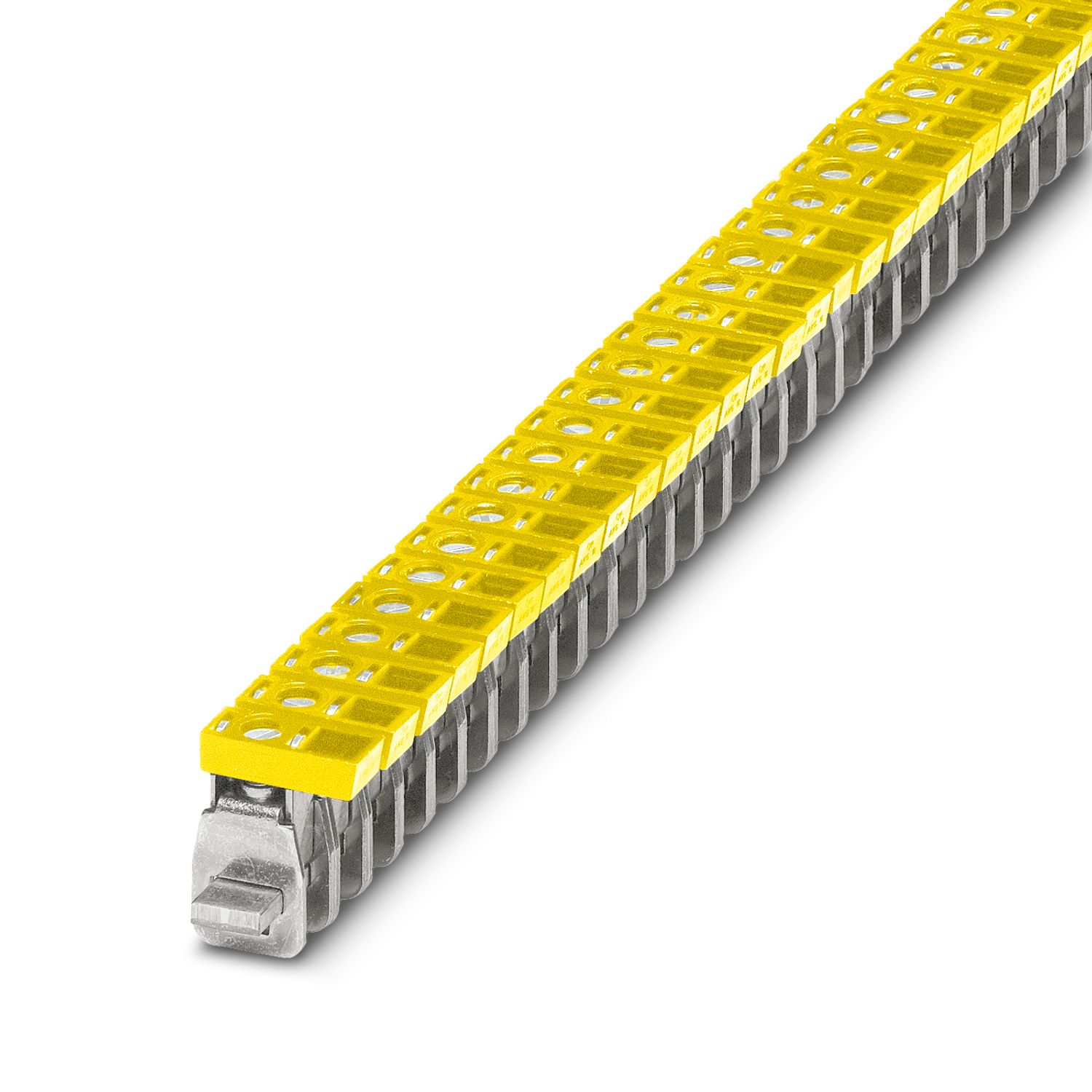

AKG 16 YE - Соединительная клемма - 3062977

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Установочная клемма
Количество точек подключения	1
Количество рядов	1

Электрические характеристики

Максимальный ток нагрузки	76 A (для кабеля сечением 16 мм² Поперечное сечение)
Макс. мощность потерь при номинальных условиях	2,43 Вт
Номинальный ток I_N	76 A
Нагрузочная способность шины нейтрали	140 A

Характеристики клемм

Номинальное сечение	16 мм²
Максимальный ток нагрузки	76 A (для кабеля сечением 16 мм² Поперечное сечение)
1-этажные, подключение сверху и снизу
Резьба винтов	M5
Момент затяжки	2,5 ... 3 Нм
Длина снятия изоляции	16 мм
Сечение жесткого провода	1,5 мм² ... 16 мм²
Сечение проводника AWG	14 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода	1,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]	14 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	1,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	1,5 мм² ... 16 мм²
2 жестких провода одинакового сечения	1,5 мм² ... 6 мм²
2 гибких провода одинакового сечения	1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	1,5 мм² ... 10 мм²
Номинальный ток	76 A
Максимальный ток нагрузки	76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение	300 В
Номинальное сечение	16 мм²

Размеры

Ширина	9,8 мм
Высота	23,7 мм
Глубина	29 мм
Длина	23,7 мм

Спецификации материала

Цвет	желтый (RAL 1018)
Класс воспламеняемости согласно UL 94	V2
Изоляционный материал	PA

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Монтаж

Тип монтажа	Шина нейтрали

Коммерческие данные

Номер артикула	3062977
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE7331
GTIN	4046356558372
Вес/шт. (с упаковкой)	10,536 g
Вес/шт. (без упаковки)	10,426 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
		65 A	18 - 6

Approval Specification Data
	Номинальный ток I_N	Сечение AWG
Группа использования B
	65 A	18 - 6
Группа использования C
	65 A	18 - 6
Группа использования F
	65 A	18 - 6

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
