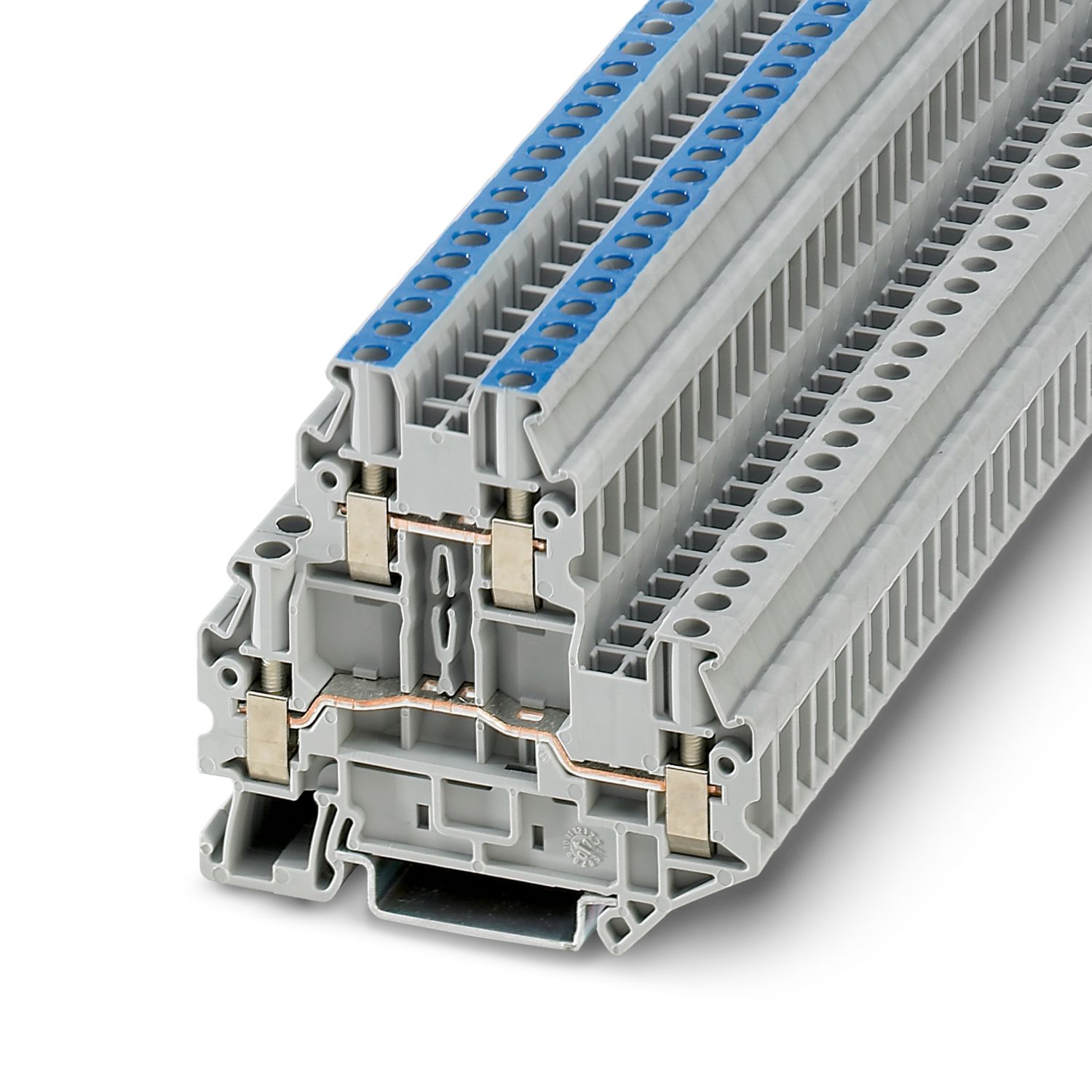

UTTB 4-L/N - Проходные клеммы - 3044788

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	UT
Количество точек подключения	4
Количество рядов	2

Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Ярус 1+2
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 2,5 мм²
Номинальный ток	30 A
Максимальный ток нагрузки	36 A (для кабеля сечением 6 мм²)
Номинальное напряжение	800 В
Номинальное сечение	4 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3047293 D-UTTB 2,5/4
	3047303 DP-UTTB 2,5/4
	3047316 ATP-UTTB 2,5/4
	1212587 SF-SL 0,6X3,5-100 S-VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-6 / 3030336
	Перемычка / FBS 3-6 / 3030242
	Перемычка / FBS 4-6 / 3030255
	Перемычка / FBS 5-6 / 3030349
	Перемычка / FBS 10-6 / 3030271
	Перемычка / FBS 20-6 / 3030365
Данные перемычки	25,5 A / 4 мм²
Повышение температуры Ex	40 К (28,5 A / 4 мм²)
при перемыкании перемычкой	440 В
- для соединения несмежных клемм	275 В
- для соединения несмежных клемм через PE-клемму	275 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	176 В
Расчетное напряжение изоляции	400 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	440 В
Расчетный ток	25,5 A
Максимальный ток нагрузки	31,5 A
Параметры подключения Ex Общие информация
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Номинальное сечение	4 мм²
Номинальное сечение AWG	12
Возможности подключения, жесткие проводники	0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG	26 ... 10
Возможности подключения, гибкие проводники	0,14 мм² ... 4 мм²
Сечение подключаемого провода AWG	26 ... 12
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 жестких провода одинакового сечения AWG	26 ... 16
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	26 ... 16
Выход	(постоянно)
Ярус-взрывобезопасность 1-ый ярус
Проходное сопротивление	0,35 мΩ
Выход	(постоянно)
Ярус-взрывобезопасность 2-ой ярус
Проходное сопротивление	0,2 мΩ

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	69,9 мм
Глубина на NS 35/7,5	65 мм
Глубина на NS 35/15	72,5 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Изоляционный материал	PA
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3044788
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1114
GTIN	4017918997113
Вес/шт. (с упаковкой)	20,052 g
Вес/шт. (без упаковки)	20,042 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	30 A	26 - 10
Группа использования C
	300 В	30 A	26 - 10
Группа использования D
	600 В	5 A	26 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	30 A	26 - 10
Группа использования C
	300 В	30 A	26 - 10
Группа использования D
	600 В	5 A	26 - 10

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	d92f0a88-224f-4f78-90b1-ada25b011338
