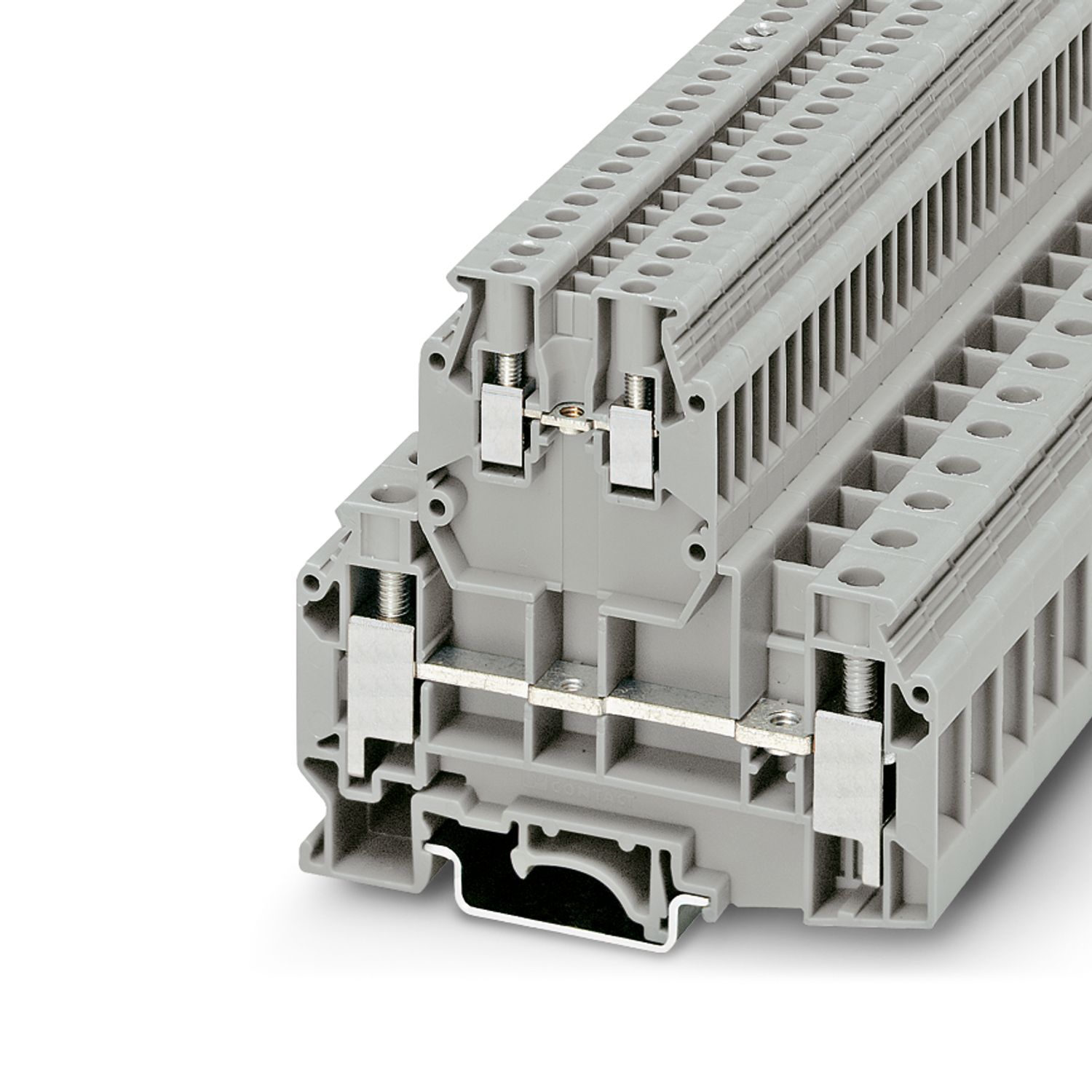

UKKB 10/2,5 - Двухъярусные клеммы

2771007

Двухъярусные клеммы, номинальное напряжение: 500 В, номинальный ток: 57 A, тип подключения: Винтовые зажимы, 1. ярус, Расчетное сечение: 10 мм², cечение: 0,5 мм² - 16 мм², тип подключения: Винтовые зажимы, 2. ярус, Расчетное сечение: 2,5 мм², cечение: 0,2 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

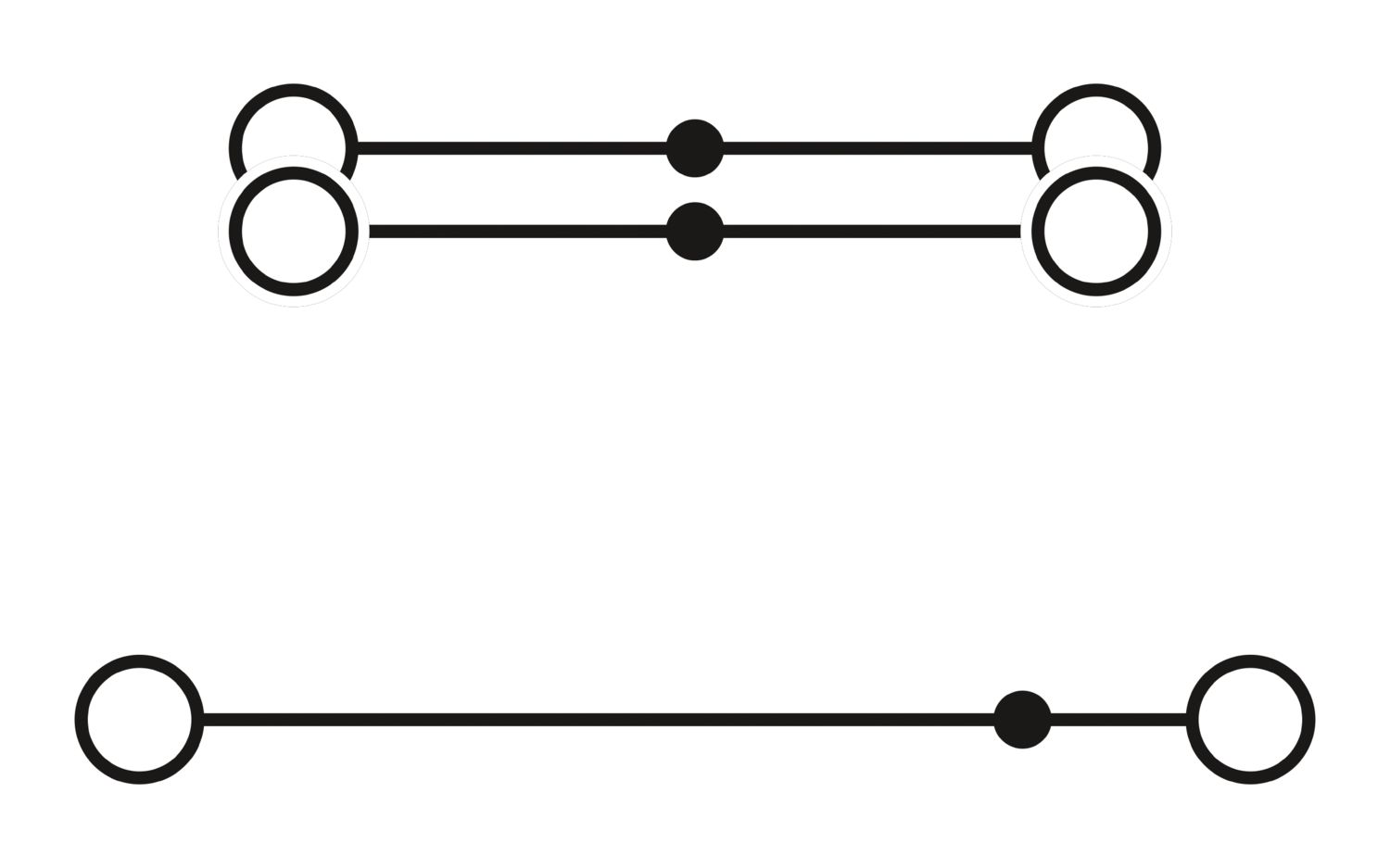

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	UK
Количество точек подключения	6
Количество рядов	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,82 Вт

Количество точек подключения на ярус	2
Номинальное сечение	10 мм²
1. ярус
Резьба винтов	M4
Указание	Нижний ярус
Момент затяжки	1,2 ... 1,8 Нм
Длина снятия изоляции	11 мм
Калиберная пробка	B6
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 16 мм²
Сечение проводника AWG	20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]	20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 6 мм²
2 гибких провода одинакового сечения	0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 6 мм²
Номинальный ток	57 A
Максимальный ток нагрузки	76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение	500 В
Номинальное сечение	10 мм²
2. ярус
Резьба винтов	M3
Указание	верхний ярус
Момент затяжки	0,5 ... 0,8 Нм
Длина снятия изоляции	8 мм
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1,5 мм²
Номинальный ток	24 A
Максимальный ток нагрузки	32 A
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²

Ширина	10,2 мм
Ширина крышки	1,5 мм
Высота	77,5 мм
Глубина на NS 32	78 мм
Глубина на NS 35/7,5	73 мм
Глубина на NS 35/15	80,5 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	10 мм²/2 кг
	16 мм²/2,9 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ударопрочность
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1
	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	2771007
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE1214
GTIN	4017918068158
Вес/шт. (с упаковкой)	38,42 g
Вес/шт. (без упаковки)	38,4 g
Номер таможенного тарифа	85369010
Страна происхождения	TR

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
верхний ярус	300 В	20 A	28 - 12
нижний ярус	300 В	65 A	24 - 6

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
верхний ярус	300 В	65 A	24 - 6
нижний ярус	300 В	65 A	24 - 6
Группа использования C
верхний ярус	300 В	65 A	24 - 6
нижний ярус	300 В	65 A	24 - 6
Группа использования D
верхний ярус	600 В	5 A	24 - 6
нижний ярус	600 В	5 A	24 - 6

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Монтажная ширина всего 10,2 мм

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	7e274054-f542-40ac-8629-82d940568507
