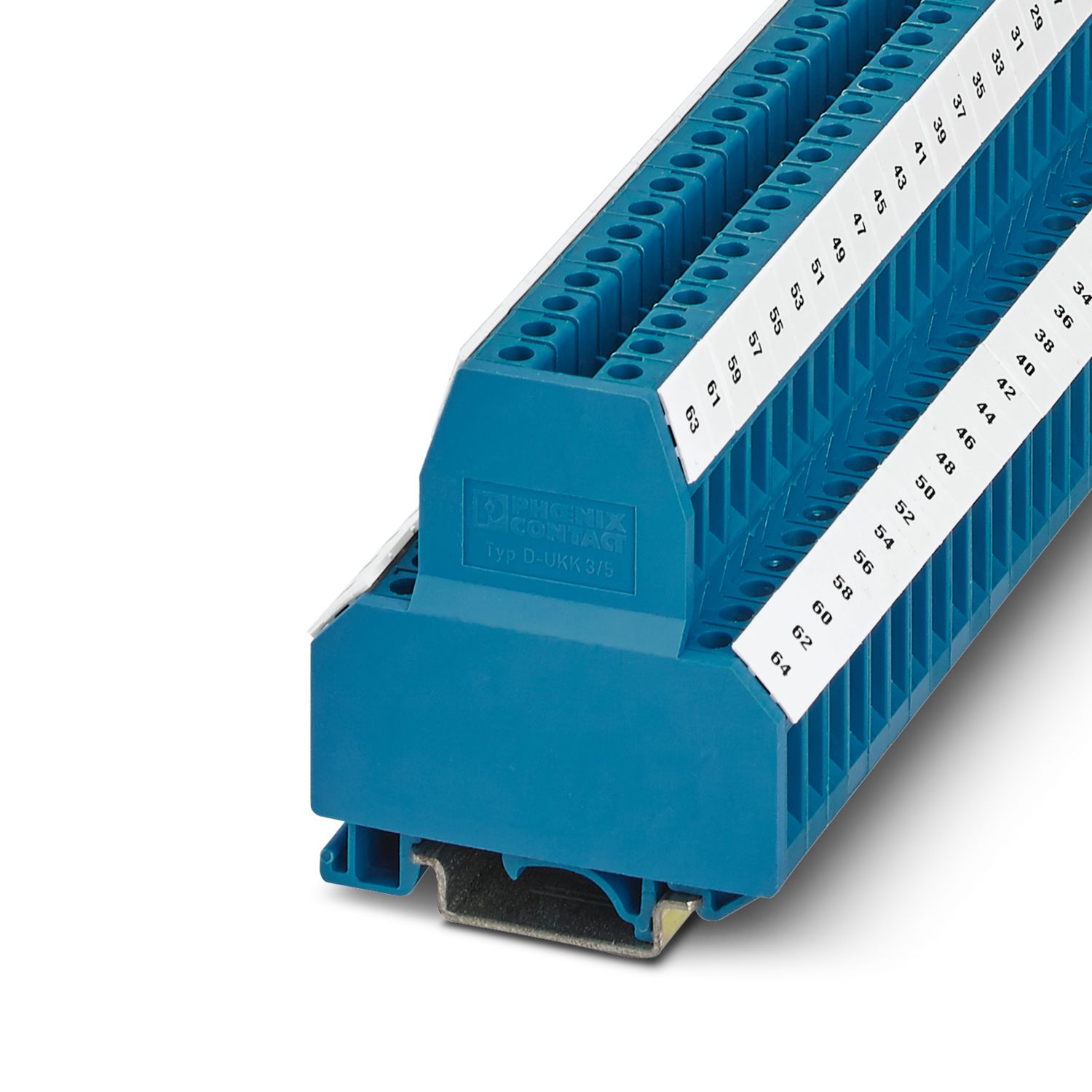

UKK 5 BU/32 BS:1-64 NZ2165125
-
Двухъярусные клеммы
3007165
Двухъярусные клеммы, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, 1. и 2-ий ярус, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий
Подробная информация о продукте
Тип изделия | Многоярусный клеммный модуль |
Количество точек подключения | 128 |
Количество рядов | 2 |
Потенциалы | 64 |
Изоляционные характеристики | |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 6 кВ |
Макс. мощность потерь при номинальных условиях | 1,02 Вт |
Количество точек подключения на ярус | 2 |
Номинальное сечение | 4 мм² |
1. и 2-ий ярус | |
Резьба винтов | M3 |
Момент затяжки | 0,6 ... 0,8 Нм |
Длина снятия изоляции | 8 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,2 мм² ... 4 мм² |
Сечение гибкого проводника [AWG] | 24 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 4 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 2,5 мм² |
Сечение с жесткой гребенчатой перемычкой | 4 мм² |
Сечение с гибкой гребенчатой перемычкой | 2,5 мм² |
2 жестких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 гибких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 1,5 мм² |
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
Номинальный ток | 32 A |
Максимальный ток нагрузки | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
Номинальное напряжение | 500 В |
Номинальное сечение | 4 мм² |
Ширина | 198,4 мм |
Ширина крышки | 2,5 мм |
Цвет | синий (RAL 5015) |
Класс воспламеняемости согласно UL 94 | V0 |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
Механические данные | |
Открытая боковая стенка | Нет |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
Подключение согласно стандарту | МЭК 60947-7-1 |
Тип монтажа | NS 35/7,5 |
NS 35/15 | |
NS 32 |
Номер артикула | 3007165 |
Упаковочная единица | 1 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Указание | Позаказное производство (возврат невозможен) |
Ключ изделия | BE1214 |
GTIN | 4017918228453 |
Вес/шт. (с упаковкой) | 550,6 g |
Вес/шт. (без упаковки) | 521,1 g |
Номер таможенного тарифа | 85369010 |
Страна происхождения | PL |
ETIM
ETIM 8.0 | EC000897 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
Совместимые изделия
Указание: использование некоторых из приведенных ниже принадлежностей может ограничить возможности данного продукта.
-
-
LB 10-6 BU - Перемычка 0202280
-
LB 10-6 RD - Перемычка 0202293
-
LB 10-6 GY - Перемычка 0202358
-
LB 100-6 GY - Перемычка 0202345
-
LB 100-6 RD - Перемычка 0202316
-
LB 100-6 BU - Перемычка 0202303
-
FBI 10- 6 - Винтовая перемычка 0203250
-
FBI 20- 6 - Винтовая перемычка 0201867
-
FBI 100- 6 - Винтовая перемычка 0201650
-
EB 2- 6 - Гребенчатая перемычка 0201155
-
EB 3- 6 - Гребенчатая перемычка 0201142
-
EB 10- 6 - Гребенчатая перемычка 0201139
-
SBRN 2-7 - Коммутационная перемычка 1413230
-
USBR 2-7 - Коммутационная перемычка 2303239
-
USBRJ 2-7 - Коммутационная перемычка 2305538
-
DP-UKK 3/5 - Разделительная пластина 2770794
-
DG-UKK 3/5 - Разделительная пластина 2770817
-
D-UKK 3/5 - Концевая крышка 2770024
-
WS 5- 6 - Предупредительная табличка 1004403
-
WS 4- 6 - Предупредительная табличка 1004209
-
WS 3- 6 - Предупредительная табличка 1004115
-
FB-150 METER - Винтовая перемычка 0201595
-
KSS 3- 6 - Короткозамыкающая вилка 0309523
-
KSS 6 - Короткозамыкающая вилка 0301547
-
PS-UKK 5 - Контрольный штекер 3000625
-
PS-UKK/E - Контрольный штекер 3000641
-
RPS - Штекерный переходник 0201647
-
TS-KK 3 - Разделительная пластина 2770215
-
ATP-UKK 3/5 - Разделительная пластина 2778521
-
SBS 6:UNBEDRUCKT - Маркировочный лист 1007222
-
IS-K 4 - Изоляционная перемычка 1302338
-
NS 32 PERF 2000MM-VPE 10 - DIN-рейка перфорацией 1201002
-
NS 32 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201015
-
NS 35/ 7,5 PERF 2000MM - DIN-рейка перфорацией 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Несущая рейка без перфорации 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN-рейка перфорацией 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Несущая рейка без перфорации 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN-рейка перфорацией 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 0801762
-
NS 35/ 7,5 CAP - Концевой колпачок 1206560
-
NS 35/15 PERF 2000MM - DIN-рейка перфорацией 1201730
-
NS 35/15 UNPERF 2000MM - Несущая рейка без перфорации 1201714
-
NS 35/15 WH PERF 2000MM - DIN-рейка перфорацией 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204135
-
NS 35/15 AL UNPERF 2000MM - Несущая рейка без перфорации 1201756
-
NS 35/15 ZN PERF 2000MM - DIN-рейка перфорацией 1206599
-
NS 35/15 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201895
-
NS 35/15 CAP - Концевой колпачок 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201798
-
ZB 6:UNBEDRUCKT - Полоса Zack 1051003
-
ZB 6 CUS - Полоса Zack 0824992
-
ZB 6,LGS:FORTL.ZAHLEN - Полоса Zack 1051016
-
ZB 6,QR:FORTL.ZAHLEN - Полоса Zack 1051029
-
ZB 6,LGS:GLEICHE ZAHLEN - Полоса Zack 1051032
-
ZB 6,LGS:L1-N,PE - Маркировка для клеммных модулей 1051414
-
ZB 6,LGS:U-N - Маркировка для клеммных модулей 1051430
-
UC-TM 6 - Маркировка для клеммных модулей 0818085
-
UC-TM 6 CUS - Маркировка для клеммных модулей 0824589
-
UCT-TM 6 - Маркировка для клеммных модулей 0828736
-
UCT-TM 6 CUS - Маркировка для клеммных модулей 0829602
-
CLIPFIX 35 - Концевой фиксатор 3022218
-
CLIPFIX 35-5 - Концевой фиксатор 3022276
-
E/NS 35 N - Концевой фиксатор 0800886
-
PSBJ 3/13/4 - Hаборная тестовая вилка 0201304
-
PSB 3/10/4 - Hаборная тестовая вилка 0601292
-
E/UK - Концевой фиксатор 1201442
-
E/UK 1 - Концевой фиксатор 1201413
