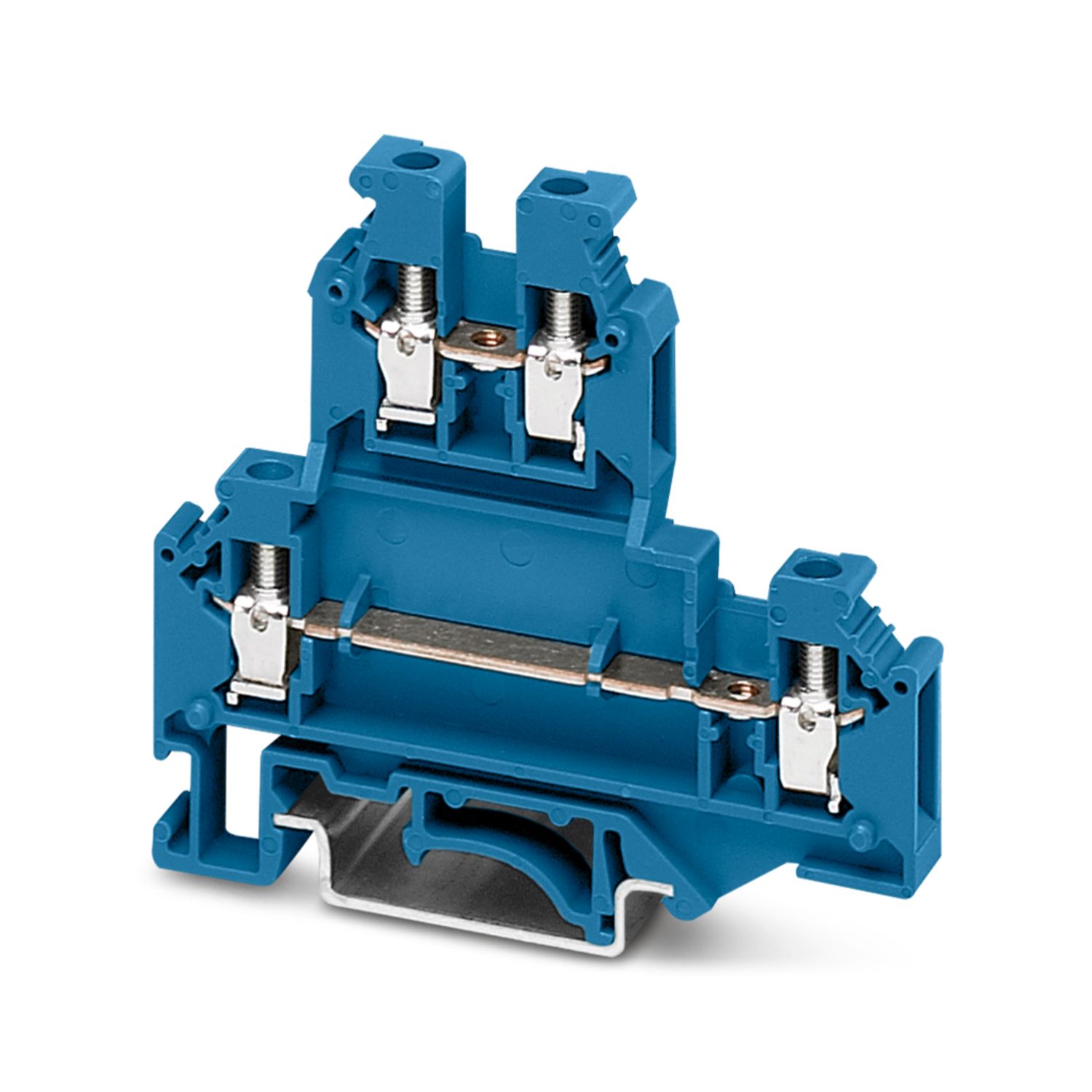

TB 4-2L I BU - Многоярусный клеммный модуль

3000957

Многоярусный клеммный модуль, шунтируемые верхний и нижний ярусы, номинальное напряжение: 500 В, номинальный ток: 29 A, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	TB
Количество точек подключения	4
Количество рядов	2
Потенциалы	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Номинальное сечение AWG	10
Тип подключения	Винтовые зажимы
Резьба винтов	M3
Момент затяжки	0,5 ... 0,6 Нм
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 6 мм²
Сечение проводника AWG	20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	0,5 мм² ... 4 мм²
Сечение с гибкой гребенчатой перемычкой	0,5 мм² ... 4 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	0,5 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой	0,5 мм² ... 1,5 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 2,5 мм²
2 жестких провода одинакового сечения AWG	20 ... 12 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения	0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения AWG	20 ... 12 (пересчитано согласно МЭК)
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 1,5 мм²
Номинальный ток	29 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки	32 A (при подсоединении проводника 6 мм²)
Номинальное напряжение	500 В

Ширина	6,2 мм
Ширина крышки	2,5 мм
Высота	67 мм
Глубина на NS 32	67 мм
Глубина на NS 35/7,5	62 мм
Глубина на NS 35/15	69,5 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	4 мм²/0,9 кг
	6 мм²/1,4 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	3000957
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK214
GTIN	4046356763325
Вес/шт. (с упаковкой)	15,525 g
Вес/шт. (без упаковки)	15,525 g
Номер таможенного тарифа	85369010
Страна происхождения	IN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
B
	300 В	30 A	20 - 10
C
	300 В	30 A	20 - 10
D
	600 В	5 A	20 - 10

Environmental product compliance

Совместимые изделия

Принадлежности
