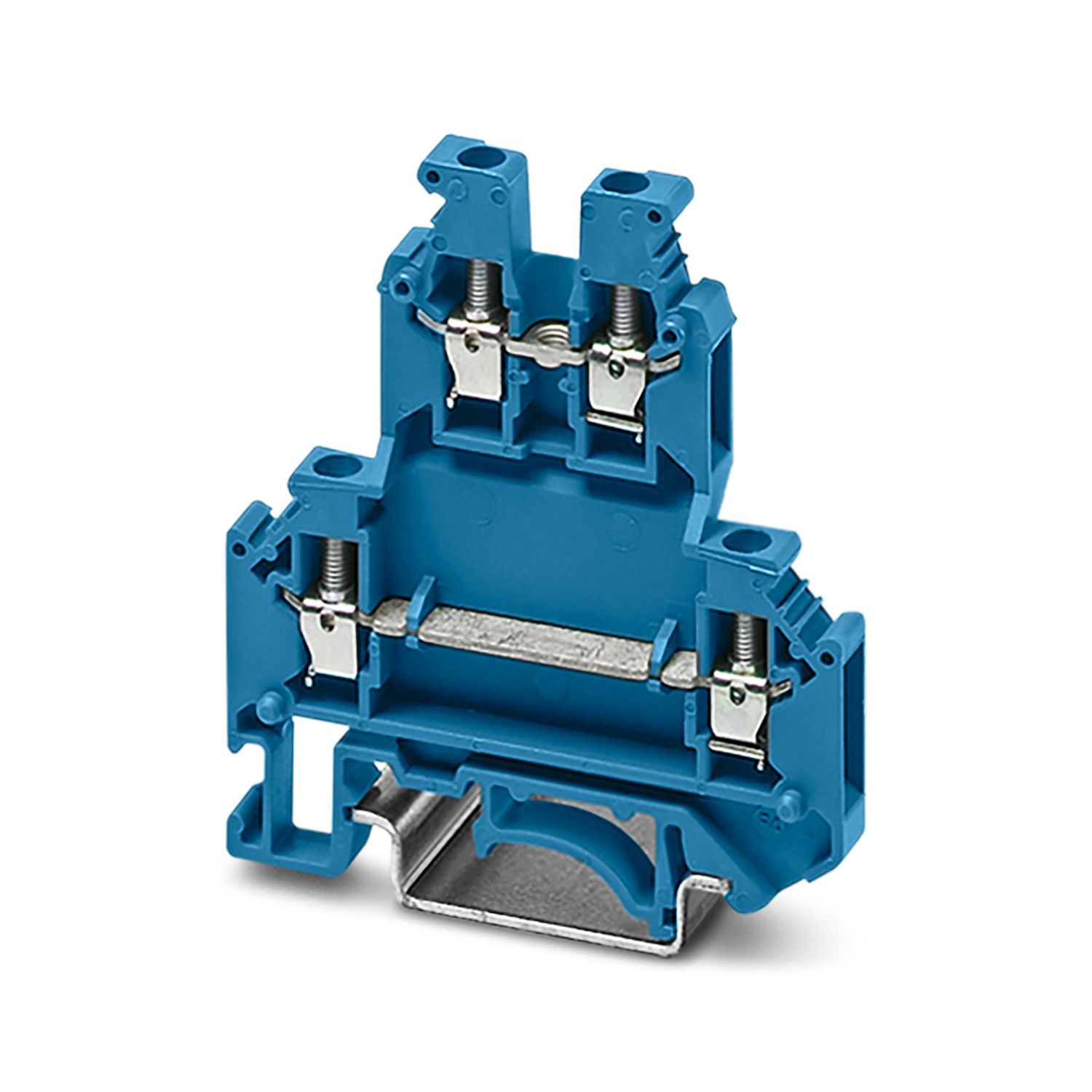

TB 2,5-L/LB I BU - Многоярусный клеммный модуль

3000960

Многоярусный клеммный модуль, шунтируемый верхний ярус, номинальное напряжение: 500 В, номинальный ток: 21 A, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	TB
Количество точек подключения	4
Количество рядов	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Номинальное сечение	2,5 мм²
Номинальное сечение AWG	12
Резьба винтов	M2,5
Момент затяжки	0,4 ... 0,5 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 4 мм²
Сечение проводника AWG	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 1,5 мм²
Сечение с жесткой гребенчатой перемычкой	0,5 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой	0,5 мм² ... 2,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	0,5 мм² ... 1,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой	0,5 мм² ... 1,5 мм²
2 жестких провода одинакового сечения	0,5 мм² ... 1,5 мм²
2 жестких провода одинакового сечения AWG	20 ... 14 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения	0,5 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	20 ... 14 (пересчитано согласно МЭК)
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,5 мм² ... 1 мм²
Номинальный ток	21 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки	24 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	500 В

Ширина	5,2 мм
Высота	56 мм
Глубина на NS 32	67 мм
Глубина на NS 35/7,5	62 мм
Глубина на NS 35/15	69,5 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	2,5 мм²/0,7 кг
	4 мм²/0,9 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	3000960
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK214
GTIN	4046356763356
Вес/шт. (с упаковкой)	11,46 g
Вес/шт. (без упаковки)	10,04 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	20 A	20 - 12
Группа использования C
	300 В	20 A	20 - 12
Группа использования D
	600 В	5 A	20 - 12
