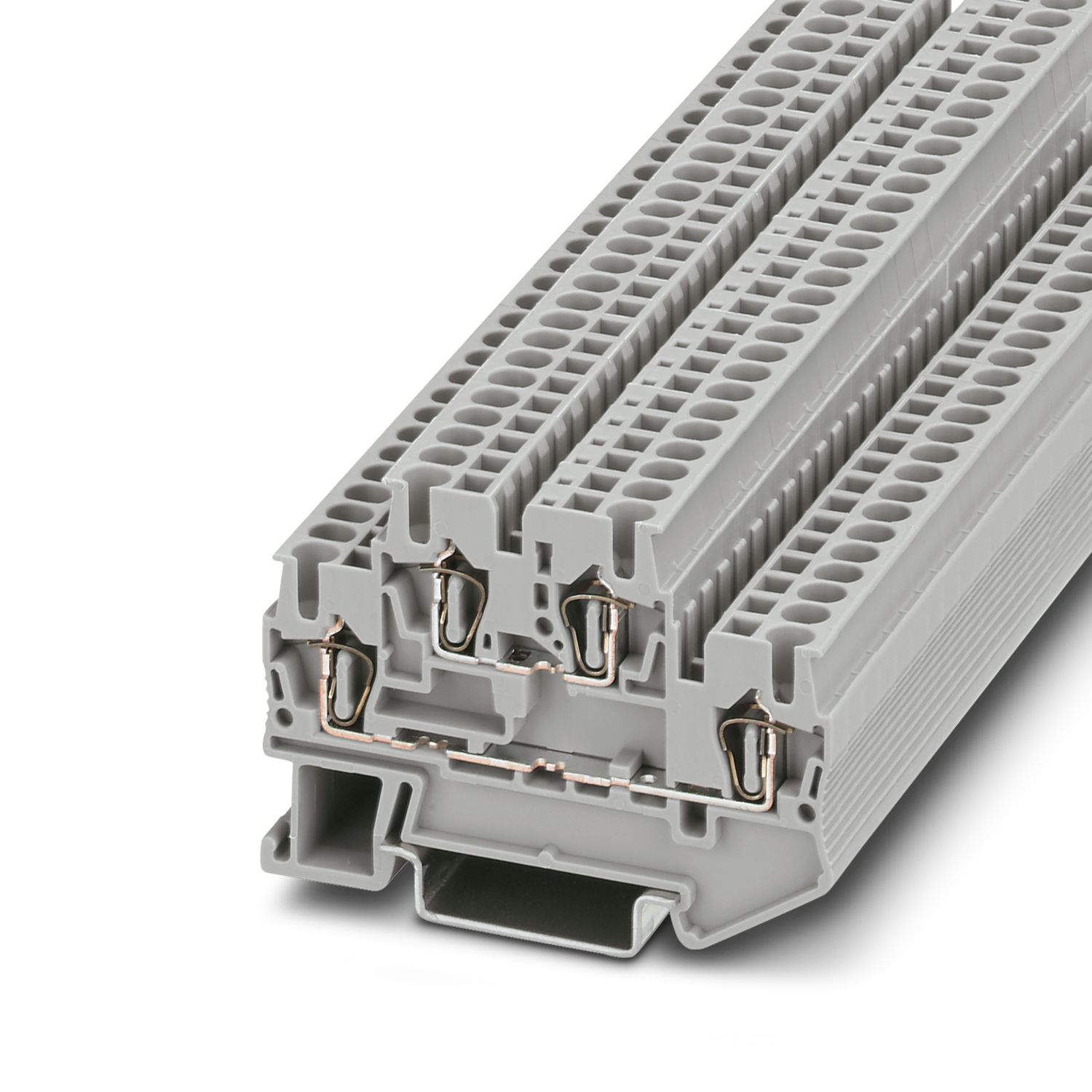

STTB 2,5-BE - Двухъярусная пружинная клемма

3035519

Двухъярусная пружинная клемма, для встраивания свободно выбираемых конструктивных элементов, номинальное напряжение: 500 В, номинальный ток: 22 A, 1. и 2-ий ярус, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², монтаж: NS 35/7,5, NS 35/15, цвет: cерый

Тип изделия	Многоярусный клеммный модуль
Серия изделий	ST
Количество точек подключения	4
Количество рядов	2
Потенциалы	2
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	4 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
1. и 2-ий ярус
Длина снятия изоляции	10 мм
Калиберная пробка	A3
Сечение жесткого провода	0,08 мм² ... 4 мм²
Сечение проводника AWG	28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	22 A (Ток определяется установленным конструктивным элементом.)
Максимальный ток нагрузки	26 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	500 В (Напряжение определяется установленным конструктивным элементом.)
Номинальное сечение	2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	67,5 мм
Глубина на NS 35/7,5	47,5 мм
Глубина на NS 35/15	55 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Тип монтажа	NS 35/7,5
	NS 35/15

Номер артикула	3035519
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2171
GTIN	4046356327206
Вес/шт. (с упаковкой)	10,69 g
Вес/шт. (без упаковки)	10,515 g
Номер таможенного тарифа	85369010
Страна происхождения	PL
