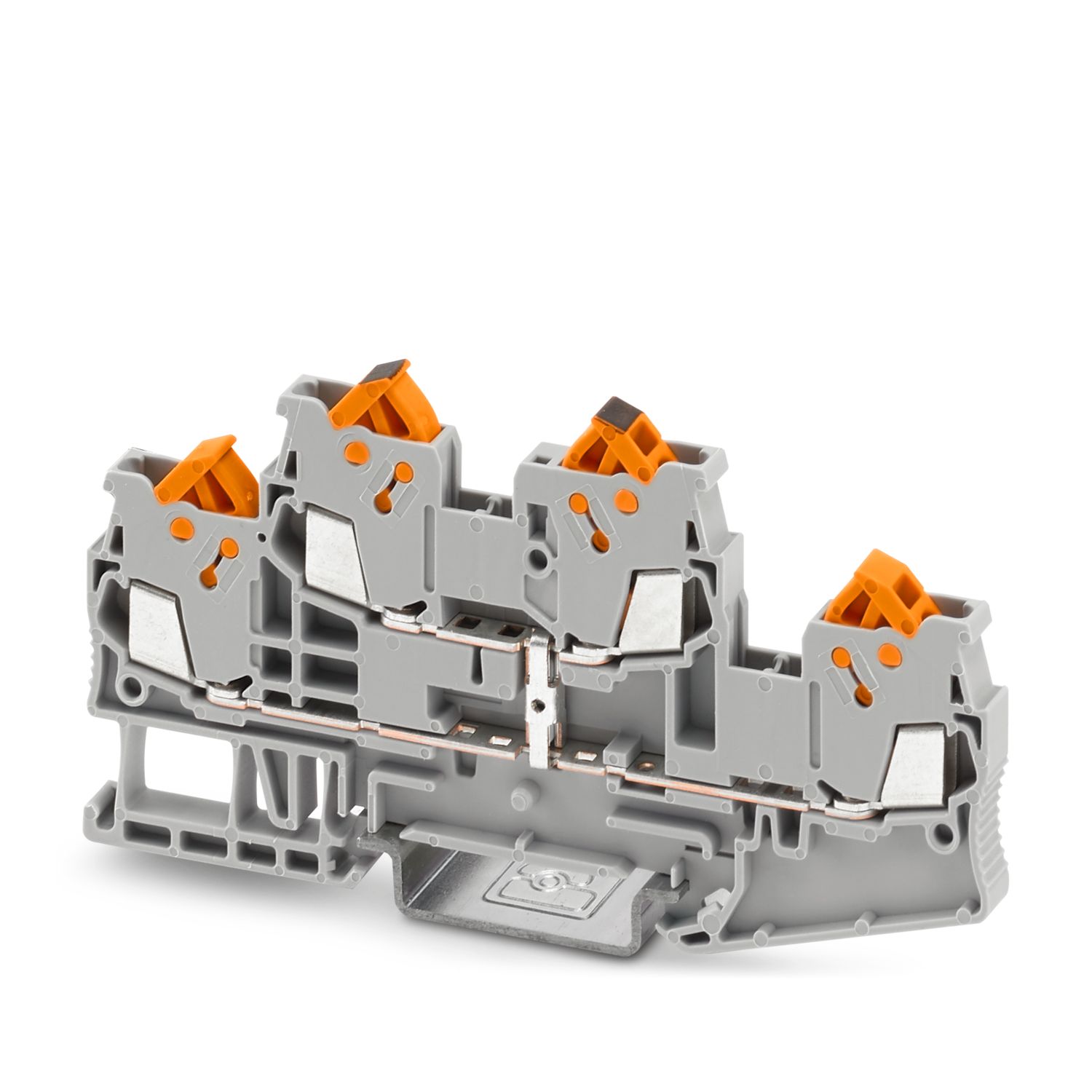

QTTCB 1,5-PV - Двухъярусные клеммы - 3205153

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	QTC
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность
Количество точек подключения	4
Количество рядов	2
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,56 Вт

Количество точек подключения на ярус	2
Частота подключения/отключения при одинаковом сечении	100
Номинальное сечение	1,5 мм²
1. и 2-ий ярус
Материал, изоляция проводника	ПВХ / PE
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,25 мм² ... 1,5 мм²
Сечение проводника AWG	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,2 мм² ... 1,5 мм²
Номинальный ток	17,5 A
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение	500 В
Номинальное сечение	1,5 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3205187 D-QTTCB 1,5
	3206238 ATP-QTTCB
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Список перемычек	Перемычка / FBS 2-5 / 3030161
	Перемычка / FBS 3-5 / 3030174
	Перемычка / FBS 4-5 / 3030187
	Перемычка / FBS 5-5 / 3030190
	Перемычка / FBS 10-5 / 3030213
	Перемычка / FBS 20-5 / 3030226
Данные перемычки	15 A / 1,5 мм²
Повышение температуры Ex	40 К (19,9 A / 1,5 мм²)
при перемыкании перемычкой	440 В
- для соединения несмежных клемм	352 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	400 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	440 В
Расчетный ток	15 A
Максимальный ток нагрузки	15 A
Параметры подключения Ex Общие информация
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	16
Возможности подключения, жесткие проводники	0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	24 ... 16
Возможности подключения, гибкие проводники	0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG	24 ... 16
Частота подключения/отключения при одинаковом сечении	100
Выход	(постоянно)
Ярус-взрывобезопасность 1-ый ярус
Проходное сопротивление	1,3 мΩ
Выход	(постоянно)
Ярус-взрывобезопасность 2-ой ярус
Проходное сопротивление	1,3 мΩ

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	99,6 мм
Глубина на NS 35/7,5	49,9 мм
Глубина на NS 35/15	57,4 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 1,5 мм²	0,18 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	1,5 мм²/0,4 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3205153
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE3114
GTIN	4017918932527
Вес/шт. (с упаковкой)	16,996 g
Вес/шт. (без упаковки)	16,5 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	10 A	24 - 16
Группа использования C
	300 В	10 A	24 - 16
Группа использования D
	600 В	5 A	24 - 16

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	440 В	15 A		0,25 - 1,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
Сертификат утверждения типового образца	440 В	15 A		0,25 - 1,5

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
