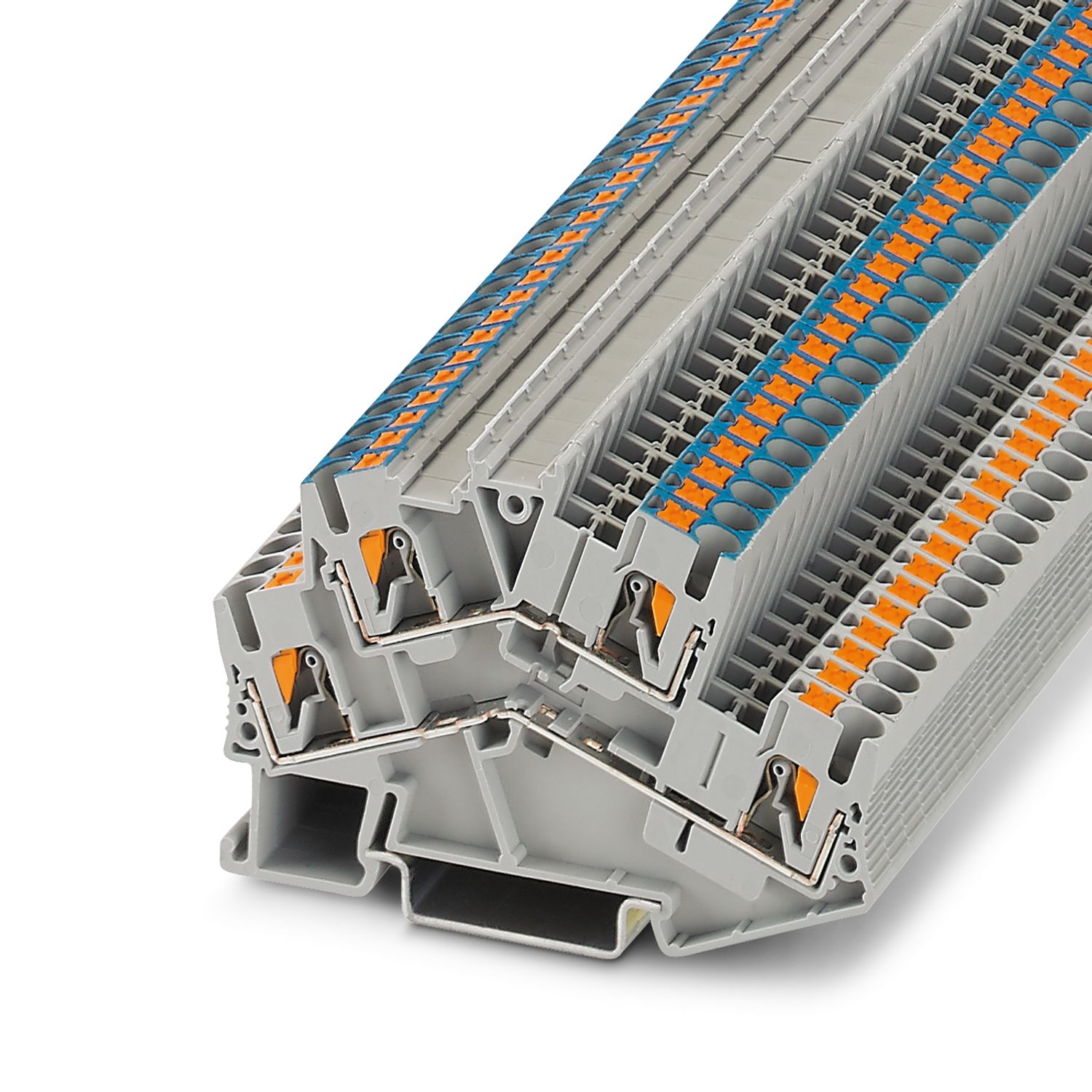

PTTBS 2,5-L/N - Двухъярусные клеммы - 3209606

Подробная информация о продукте

Тип изделия	Многоярусный клеммный модуль
Серия изделий	PTS
Количество точек подключения	4
Количество рядов	2
Потенциалы	2
Изоляционные характеристики
Категория перенапряжения	III

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	2
Номинальное сечение	2,5 мм²
1. и 2-ий ярус
Длина снятия изоляции	10 мм
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	22 A
Максимальный ток нагрузки	24 A (при сечении жесткого провода 4 мм²)
Номинальное напряжение	500 В
Номинальное сечение	2,5 мм²
1. и 2-ий ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,34 мм² ... 2,5 мм²

Ширина	5,2 мм
Ширина крышки	2,2 мм
Высота	78 мм
Глубина на NS 35/7,5	55 мм
Глубина на NS 35/15	62,5 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3209606
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE2214
GTIN	4046356649803
Вес/шт. (с упаковкой)	12,642 g
Вес/шт. (без упаковки)	12,37 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	20 A	26 - 12
Группа использования C
	300 В	20 A	26 - 12
Группа использования D
	600 В	5 A	26 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	22 A		0,2 - 2,5

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	20 A	24 - 12
Группа использования C
	300 В	20 A	24 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	22 A		0,2 - 2,5

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
