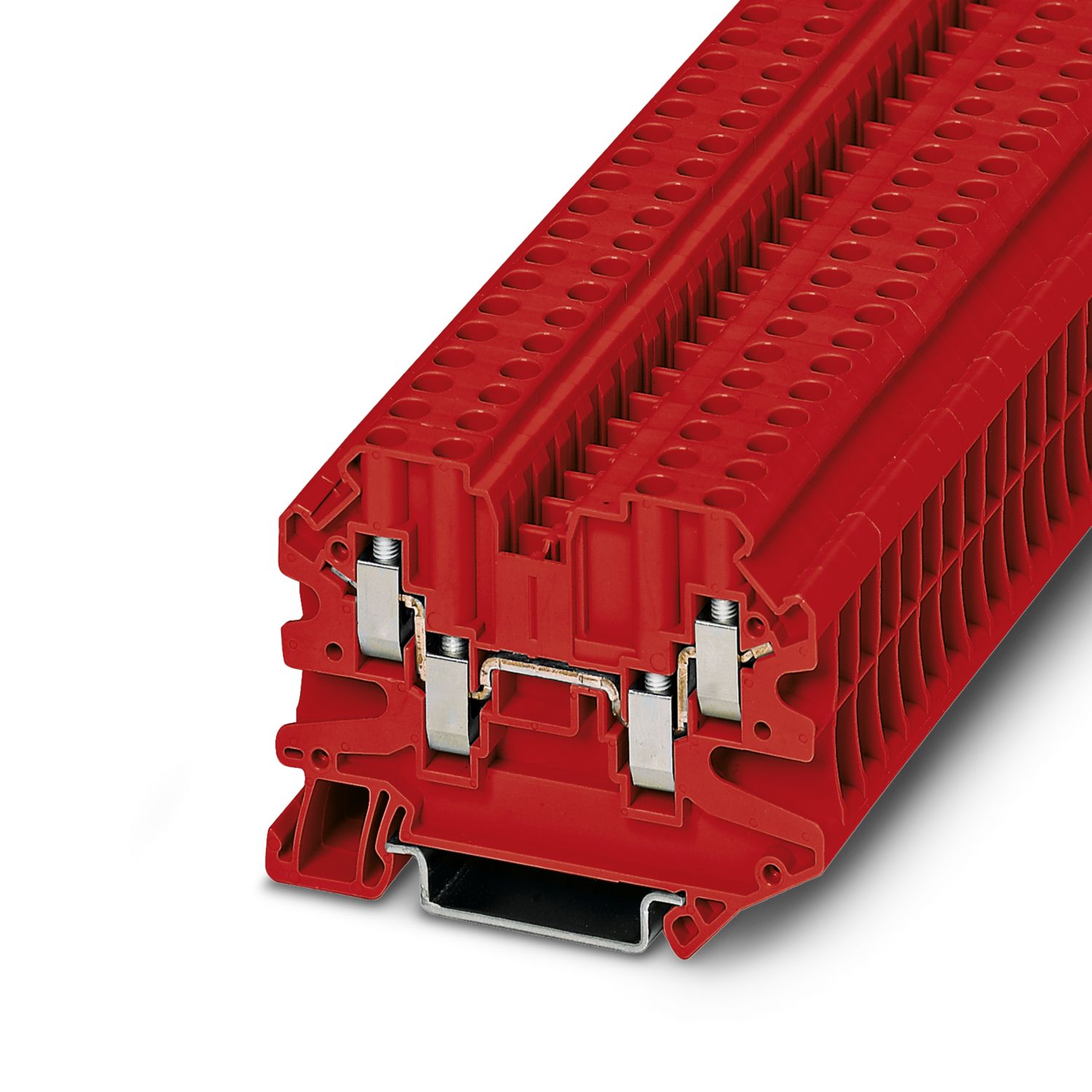

UT 4-QUATTRO HV RD - Четырехвыводные универсальные клеммы - 3048849

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Многовыводная клемма
Серия изделий	UT
Количество точек подключения	4
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Характеристики клемм

Количество точек подключения на ярус	4
Номинальное сечение	4 мм²
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1,5 мм²
Номинальный ток	32 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки	37 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки)
Номинальное напряжение	1000 В
Номинальное сечение	4 мм²

Данные по взрывозащищенности

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 GD Ex eb IIC Gb
Температурный диапазон применения	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3048852 D-UT 4-QUATTRO HV
		3047109 DS-UT 2,5/4
		1212587 SF-SL 0,6X3,5-100 S-VDE
		3022276 CLIPFIX 35-5
Список перемычек	Перемычка / FBS 2-6 / 3030336
		Перемычка / FBS 3-6 / 3030242
		Перемычка / FBS 4-6 / 3030255
		Перемычка / FBS 5-6 / 3030349
		Перемычка / FBS 10-6 / 3030271
		Перемычка / FBS 20-6 / 3030365
Данные перемычки	27 A (4 мм²)
Повышение температуры Ex	40 К (27 A / 4 мм²)
при перемыкании перемычкой	550 В
- для соединения несмежных клемм	352 В
Расчетное напряжение изоляции	500 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	550 В
Расчетный ток	27 A
Максимальный ток нагрузки	32 A
Контактное сопротивление	0,6 мΩ
Параметры подключения Ex Общие информация
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Номинальное сечение	4 мм²
Номинальное сечение AWG	12
Возможности подключения, жесткие проводники	0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG	26 ... 10
Возможности подключения, гибкие проводники	0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG	26 ... 10
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 жестких провода одинакового сечения AWG	26 ... 16
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	26 ... 16

Размеры

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	65,4 мм
Глубина на NS 35/7,5	50 мм
Глубина на NS 35/15	57,5 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	125 °C

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагревание
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2,2 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
		4 мм²/0,9 кг
		6 мм²/1,4 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C ()
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3048849
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1113
GTIN	4046356517584
Вес/шт. (с упаковкой)	18,051 g
Вес/шт. (без упаковки)	16,711 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В			- 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	1000 В	32 A		0,14 - 6

Environmental product compliance

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
