UK 5-TWIN RD
-
Проходные клеммы
1923157

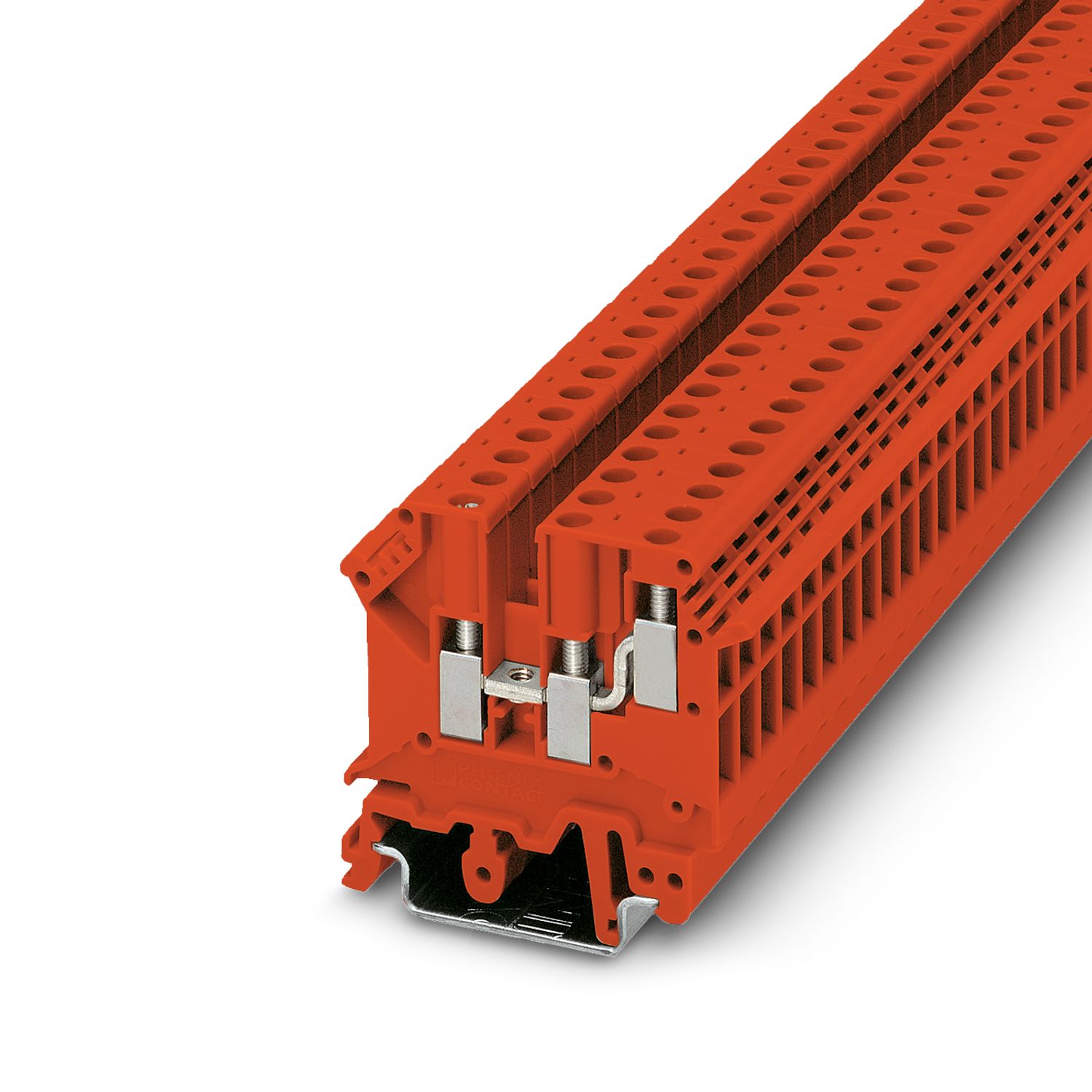

1-ярусный клеммный блок, с односторонним расположением сдвоенных контактов, сечение: 0,2 - 4 мм2, AWG: 24 - 12, ширина: 6,2 мм, цвет: красный
Подробная информация о продукте
Тип изделия | Многовыводная клемма |
Полюсов | 1 |
Количество точек подключения | 3 |
Количество рядов | 2 |
Потенциалы | 1 |
Изоляционные характеристики | |
Категория перенапряжения | III |
Степень загрязнения | 3 |
Расчетное импульсное напряжение | 6 кВ |
Макс. мощность потерь при номинальных условиях | 1,02 Вт |
Количество точек подключения на ярус | 3 |
Номинальное сечение | 4 мм² |
1. ярус | |
Резьба винтов | M3 |
Момент затяжки | 0,6 ... 0,8 Нм |
Длина снятия изоляции | 8 мм |
Калиберная пробка | A4 |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,2 мм² ... 4 мм² |
Сечение гибкого проводника [AWG] | 24 ... 12 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 4 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 2,5 мм² |
Сечение с жесткой гребенчатой перемычкой | 4 мм² |
Сечение с гибкой гребенчатой перемычкой | 4 мм² |
2 жестких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 гибких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 1,5 мм² |
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
Номинальный ток | 32 A (для кабеля сечением 4 мм² Поперечное сечение) |
Максимальный ток нагрузки | 32 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.) |
Номинальное напряжение | 500 В (При плотно затянутых клеммных винтах) |
Номинальное сечение | 4 мм² |
Расчетные данные (ATEX/IECEx) | |
Маркировка | II 2 G Ex eb IIC Gb |
Температурный диапазон применения | -50 °C ... 110 °C |
Принадлежности, сертифицированные для применения во взрывоопасных областях | 1923034 D-UK 5-TWIN |
9911501 UK 5-TWIN DECKELSEGMENTGY7042 | |
1205053 SZS 0,6X3,5 | |
Повышение температуры Ex | 33 К (32 A / 4 мм²) |
Расчетное напряжение изоляции | 250 В |
Выход | (постоянно) |
Ярус-взрывобезопасность Общие информация | |
Расчетное напряжение | 275 В |
Расчетный ток | 32 A |
Максимальный ток нагрузки | 32 A |
Проходное сопротивление | 0,34 мΩ |
Параметры подключения Ex Общие информация | |
Длина снятия изоляции | 8 мм |
Диапазон моментов вращения | 0,6 Нм ... 0,8 Нм |
Номинальное сечение | 4 мм² |
Номинальное сечение AWG | 12 |
Возможности подключения, жесткие проводники | 0,2 мм² ... 4 мм² |
Сечение подключаемого провода AWG | 24 ... 12 |
Возможности подключения, гибкие проводники | 0,2 мм² ... 4 мм² |
Сечение подключаемого провода AWG | 24 ... 12 |
2 жестких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 жестких провода одинакового сечения AWG | 24 ... 16 |
2 гибких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
2 гибких провода одинакового сечения AWG | 24 ... 16 |
Ширина | 6,2 мм |
Ширина крышки | 2 мм |
Цвет | красный (RAL 3001) |
Класс воспламеняемости согласно UL 94 | V2 |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Испытание импульсным напряжением | |
Испытательное напряжение, заданное значение | 7,3 кВ |
Результат | Испытание пройдено |
Испытание на нагрев | |
Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
Результат | Испытание пройдено |
Испытание пройдено | |
Стойкость к кратковременным токам 4000000 мм² | 0,00048 кA |
Результат | Испытание пройдено |
Рабочая электрическая прочность | |
Испытательное напряжение, заданное значение | 1,89 кВ |
Результат | Испытание пройдено |
Механические данные | |
Открытая боковая стенка | Да |
Механическая прочность | |
Результат | Испытание пройдено |
Крепление на носителе | |
Монтажная рейка/крепежное основание | NS 32/NS 35 |
Сила при испытании, заданное значение | 1 Н |
Результат | Испытание пройдено |
Испытание на повреждение и расшатывание проводника | |
Скорость вращения | 10 (+/- 2) об/мин. |
Повороты | 135 |
Сечение провода / масса | 0,2 мм²/0,2 кг |
1,5 мм²/0,4 кг | |
4 мм²/0,9 кг | |
Результат | Испытание пройдено |
Испытание игольчатым пламенем | |
Время воздействия | 30 c |
Результат | Испытание пройдено |
Вибрации/ широкополосные шумы | |
Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
Условия окружающей среды | |
Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
Подключение согласно стандарту | МЭК 60947-7-1 |
Тип монтажа | NS 35/7,5 |
NS 35/15 | |
NS 32 |
Номер артикула | 1923157 |
Упаковочная единица | 50 Количество |
Минимальное количество, предусмотренное условиями заказа | 1 Количество |
Ключ изделия | BE1212 |
GTIN | 4017918203771 |
Вес/шт. (с упаковкой) | 12,779 g |
Вес/шт. (без упаковки) | 12,35 g |
Номер таможенного тарифа | 85369010 |
Страна происхождения | CN |
ETIM
ETIM 8.0 | EC000897 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
EU REACH SVHC | |
Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
Совместимые изделия
Указание: использование некоторых из приведенных ниже принадлежностей может ограничить возможности данного продукта.
-
-
LB 10-6 GY - Перемычка 0202358
-
LB 100-6 GY - Перемычка 0202345
-
LB 100-6 RD - Перемычка 0202316
-
LB 100-6 BU - Перемычка 0202303
-
LB 10-6 RD - Перемычка 0202293
-
LB 10-6 BU - Перемычка 0202280
-
FBI 100- 6 - Винтовая перемычка 0201650
-
FBI 10- 6 - Винтовая перемычка 0203250
-
FBI 20- 6 - Винтовая перемычка 0201867
-
EB 3- 6 - Гребенчатая перемычка 0201142
-
EB 2- 6 - Гребенчатая перемычка 0201155
-
EB 10- 6 - Гребенчатая перемычка 0201139
-
USBRJ 2-7 - Коммутационная перемычка 2305538
-
USBR 2-7 - Коммутационная перемычка 2303239
-
D-UK 5-TWIN - Концевая крышка 1923034
-
UK 5-TWIN DECKELSEGMENT - Сегмент крышки 1923089
-
WS 5- 6 - Предупредительная табличка 1004403
-
WS 4- 6 - Предупредительная табличка 1004209
-
WS 3- 6 - Предупредительная табличка 1004115
-
FB-150 METER - Винтовая перемычка 0201595
-
KSS 3- 6 - Короткозамыкающая вилка 0309523
-
KSS 6 - Короткозамыкающая вилка 0301547
-
PS-UK 2,5 B/Z-6 - Контрольный штекер 3001239
-
PS-UK 2,5 B/E - Контрольный штекер 3001132
-
RPS - Штекерный переходник 0201647
-
TS-K - Разделительная пластина 1302215
-
SBS 6:UNBEDRUCKT - Маркировочный лист 1007222
-
IS-K 4 - Изоляционная перемычка 1302338
-
NS 32 PERF 2000MM-VPE 10 - DIN-рейка перфорацией 1201002
-
NS 32 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201015
-
NS 35/ 7,5 PERF 2000MM - DIN-рейка перфорацией 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Несущая рейка без перфорации 0801681
-
NS 35/ 7,5 WH PERF 2000MM - DIN-рейка перфорацией 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Несущая рейка без перфорации 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - DIN-рейка перфорацией 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 0801762
-
NS 35/ 7,5 CAP - Концевой колпачок 1206560
-
NS 35/15 PERF 2000MM - DIN-рейка перфорацией 1201730
-
NS 35/15 UNPERF 2000MM - Несущая рейка без перфорации 1201714
-
NS 35/15 WH PERF 2000MM - DIN-рейка перфорацией 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1204135
-
NS 35/15 AL UNPERF 2000MM - Несущая рейка без перфорации 1201756
-
NS 35/15 ZN PERF 2000MM - DIN-рейка перфорацией 1206599
-
NS 35/15 ZN UNPERF 2000MM - Несущая рейка без перфорации 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201895
-
NS 35/15 CAP - Концевой колпачок 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Несущая рейка без перфорации 1201798
-
ZB 6:UNBEDRUCKT - Полоса Zack 1051003
-
ZB 6 CUS - Полоса Zack 0824992
-
ZB 6,LGS:FORTL.ZAHLEN - Полоса Zack 1051016
-
ZB 6,QR:FORTL.ZAHLEN - Полоса Zack 1051029
-
ZB 6,LGS:GLEICHE ZAHLEN - Полоса Zack 1051032
-
ZB 6,LGS:L1-N,PE - Маркировка для клеммных модулей 1051414
-
ZB 6,LGS:U-N - Маркировка для клеммных модулей 1051430
-
UC-TM 6 - Маркировка для клеммных модулей 0818085
-
UC-TM 6 CUS - Маркировка для клеммных модулей 0824589
-
UCT-TM 6 - Маркировка для клеммных модулей 0828736
-
UCT-TM 6 CUS - Маркировка для клеммных модулей 0829602
-
CLIPFIX 35 - Концевой фиксатор 3022218
-
CLIPFIX 35-5 - Концевой фиксатор 3022276
-
E/NS 35 N - Концевой фиксатор 0800886
-
PSBJ 3/13/4 - Hаборная тестовая вилка 0201304
-
PSB 3/10/4 - Hаборная тестовая вилка 0601292
-
E/UK - Концевой фиксатор 1201442
-
E/UK 1 - Концевой фиксатор 1201413
