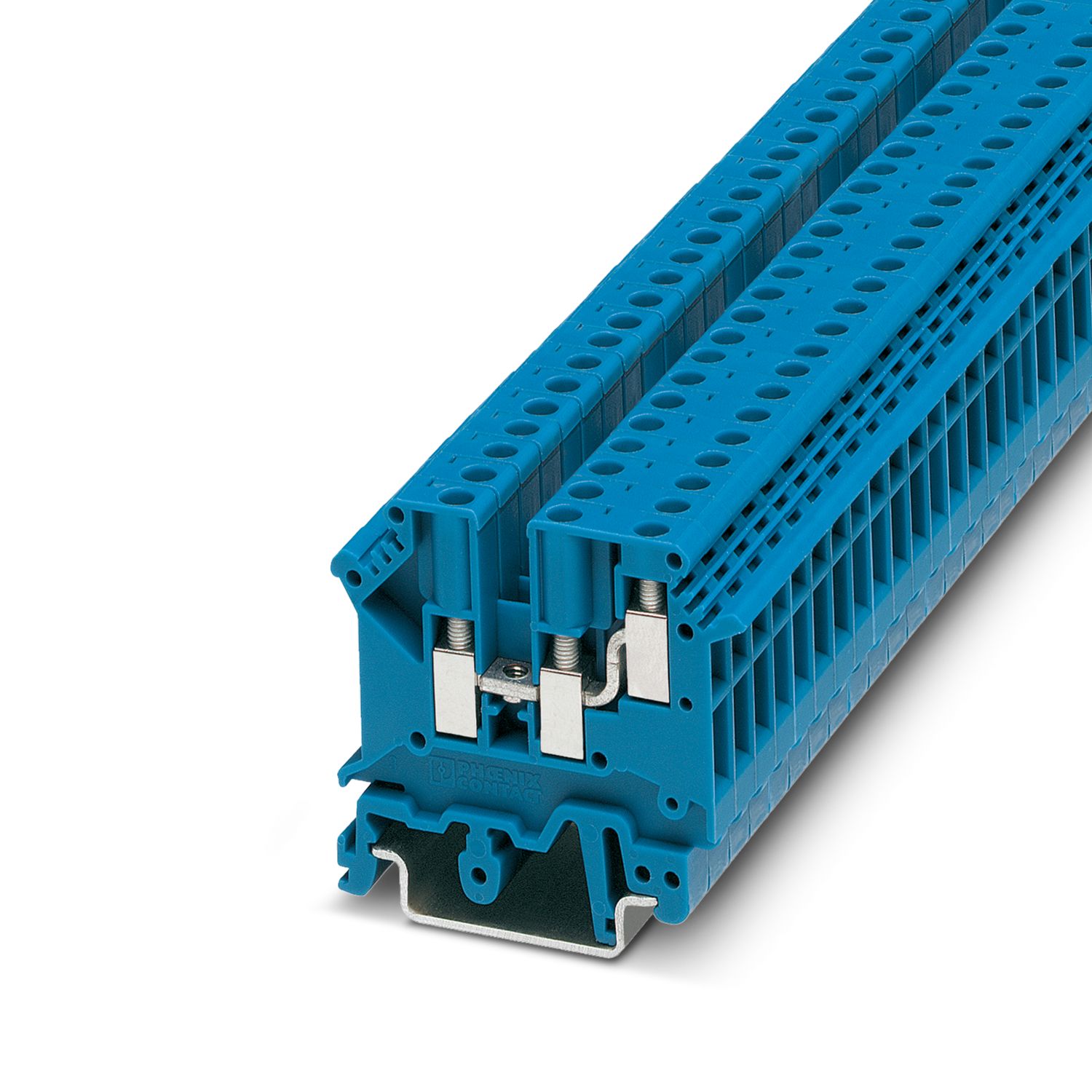

UK 5-TWIN BU - Проходные клеммы - 1923047

Подробная информация о продукте

Тип изделия	Многовыводная клемма
Серия изделий	UK
Количество точек подключения	3
Количество рядов	2
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	3
Номинальное сечение	4 мм²
1. ярус
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	4 мм²
Сечение с гибкой гребенчатой перемычкой	4 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1,5 мм²
Номинальный ток	32 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки	32 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение	500 В (При плотно затянутых клеммных винтах)
Номинальное сечение	4 мм²

Расчетные данные (ATEX/IECEx)
Маркировка	 II 2 G Ex eb IIC Gb
Температурный диапазон применения	-50 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	1923034 D-UK 5-TWIN
	9911501 UK 5-TWIN DECKELSEGMENTGY7042
	1205053 SZS 0,6X3,5
Повышение температуры Ex	33 К (32 A / 4 мм²)
Расчетное напряжение изоляции	250 В
Выход	(постоянно)
Ярус-взрывобезопасность Общие информация
Расчетное напряжение	275 В
Расчетный ток	32 A
Максимальный ток нагрузки	32 A
Проходное сопротивление	0,34 мΩ
Параметры подключения Ex Общие информация
Длина снятия изоляции	8 мм
Диапазон моментов вращения	0,6 Нм ... 0,8 Нм
Номинальное сечение	4 мм²
Номинальное сечение AWG	12
Возможности подключения, жесткие проводники	0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG	24 ... 12
Возможности подключения, гибкие проводники	0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG	24 ... 12
2 жестких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 жестких провода одинакового сечения AWG	24 ... 16
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения AWG	24 ... 16

Ширина	6,2 мм
Ширина крышки	2 мм
Высота	50,5 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Цвет	синий (RAL 5015)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 4000000 мм²	0,00048 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические данные
Открытая боковая стенка	Да

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 (+/- 2) об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	1,5 мм²/0,4 кг
	4 мм²/0,9 кг
Результат	Испытание пройдено

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Коммерческие данные

Номер артикула	1923047
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1212
GTIN	4017918052447
Вес/шт. (с упаковкой)	12,663 g
Вес/шт. (без упаковки)	11,7 g
Номер таможенного тарифа	85369010
Страна происхождения	CN

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	300 В	30 A	22 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	32 A		- 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
Электропроводка, выполняемая по месту монтажа	300 В	30 A	30 - 10
Заводская проводка	300 В	35 A	30 - 10
Группа использования C
Электропроводка, выполняемая по месту монтажа	150 В	30 A	30 - 10
Заводская проводка	150 В	35 A	30 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	500 В	32 A		0,2 - 4

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N
Группа использования B
	300 В	30 A
Группа использования C
	150 В	30 A
Группа использования D
	300 В	10 A

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	150 В	30 A	30 - 10

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	150 В	30 A	30 - 10

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
