TB 2,5-TWIN I - Многовыводная клемма - 3246489

Примечания

Общая информация
Указание	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.

Характеристики изделий

Тип изделия	Многовыводная клемма
Серия изделий	TB
Количество точек подключения	3
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Характеристики клемм

Количество точек подключения на ярус	3
Номинальное сечение	2,5 мм²
Номинальное сечение AWG	12
Резьба винтов	M2,5
Момент затяжки	0,4 ... 0,5 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,5 мм² ... 2,5 мм²
Сечение проводника AWG	20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода	0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 1 мм²
Сечение с жесткой гребенчатой перемычкой	0,5 мм² ... 1,5 мм²
Сечение с гибкой гребенчатой перемычкой	0,5 мм² ... 1,5 мм²
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки	0,5 мм² ... 1 мм²
Номинальный ток	24 A
Максимальный ток нагрузки	24 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	400 В (при закрытом клеммном гнезде)
Номинальное сечение	2,5 мм²

Размеры

Ширина	5,2 мм
Ширина крышки	2 мм
Высота	50 мм
Глубина на NS 32	52 мм
Глубина на NS 35/7,5	47 мм
Глубина на NS 35/15	54,5 мм

Спецификации материала

Цвет	серый B (RAL 7043)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,5 мм²/0,3 кг
	2,5 мм²/0,7 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1

Монтаж

Номер артикула	3246489
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BEK212
GTIN	4046356608671
Вес/шт. (с упаковкой)	9,27 g
Вес/шт. (без упаковки)	9,27 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

TB 2,5-TWIN I - Многовыводная клемма

3246489

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

EAC

cULus Recognized

cULus Recognized

Совместимые изделия

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

TB 2,5-TWIN I - Многовыводная клемма 3246489

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

SCBI 10-5 N W - Винтовой мостик 3000833

INB 10-5 - Гребенчатая перемычка 3246175

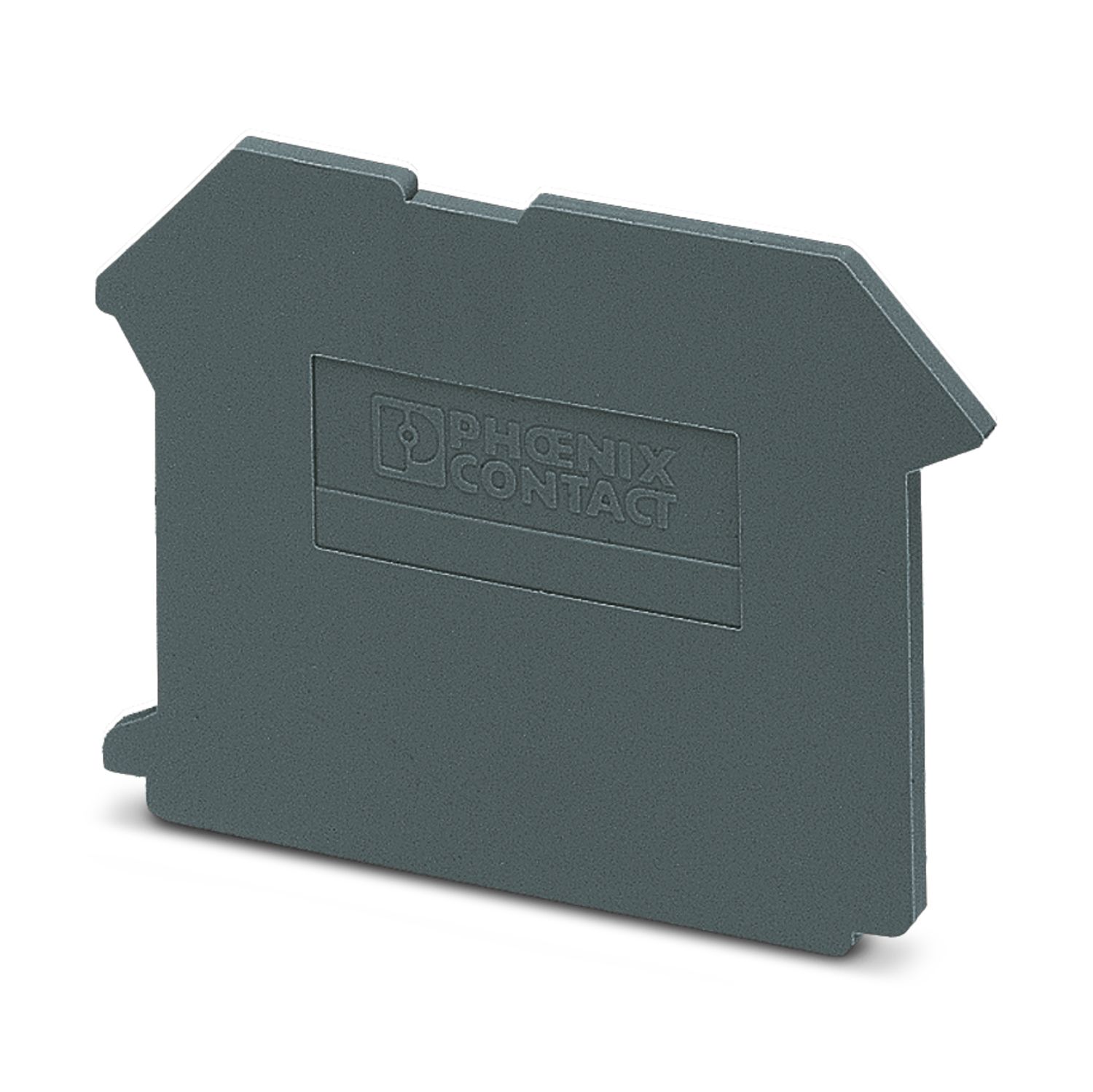

D-TB 2,5/4-TWIN - Крышка 3059825
